EDS-P308シリーズ

産業用 8ポート PoEアンマネージドイーサネットスイッチ

産業用 8ポート PoEアンマネージドイーサネットスイッチ

EDS-P308シリーズは、スマート機能を備えた8ポートアンマネージド・イーサネットスイッチで1から4ポートまでPoE (Power-over-Ethernet)サポートします。EDS-P308は、接続機器に電源を供給する電源ソース機器(PSE)に分類されています。この場合、1ポートあたりの最大15.4Wの電力を供給することができます。EDS-P308スイッチは、追加の電源工事を必要とせずIP電話機、無線 LANアクセスポイント、IPカメラといったIEEE 802.3afに準拠するデバイス(PD)と接続することができます。EDS-P308スイッチは、IEEE802.3/802.3u/802.3x 10/100M、全2重/半2重、MDI/MDI-X、オートセンシングをサポートする経済的な産業用イーサネットネットワークソリューションを提供します。更にビルトインリレイ警報機能を備え電源異常またはポートブレーク時にネットワークエンジニアに対し警報を発します。またEDS-P308ファイバーシリーズは、FXポートを使いEMIの影響を受けずデバイスから最大40km離れたコントロールセンタにデータを送信することができます。

この他、Moxaは、PoEの機能を拡大させる2種類の製品を供給します。SPL-24は、IEEE 802.3af規格に準拠していないPoEデバイスにイーサネット・ケーブルを通して電力とデータを同時に供給できるIEEE 802.3af準拠のPoEスプリッタです。また、DR-75/120-48 は、スイッチやHubなどのPSE (Power Source Equipment)に電源供給ができるDINレールタイプの外部48VDC電源です。このようにSPL-24およびDR-75/120-48を駆使することによりフレキシブルなデバイスのインストールが可能となります。

  • 4 IEEE 802.3af準拠PoEおよびイーサネットコンボポート
  • インテリジェント消費電力検知
  • PoEポートあたり15.4W @48VDC
  • リダンダントデュアルVDC電源入力
  • -40~75℃動作温度(Tモデル)


ハイパフォーマンスなネットワーク・スイッチング技術

  • 10/100BaseT(X) (RJ-45)
  • IEEEE 802.3/ 802.3u/ 802.3x
  • ストア/フォワードスイッチング・プロセスタイプ
  • 10/100M, 全2重/半2重, MDI/MDI-Xオートセンシング

PoE (Power-over-Ethernet)技術

  • IEEEE 802.3af準拠
  • PoEポートあたり48VDC、15.4Wの電力給電
  • インテリジェント・パワーコンサンプション・ディテクションおよびクラシフィケーション

工業グレードの高信頼性

  • 電源不良、ポートブレークが発生するとリレー接点出力による警報
  • リダンダント・デュアル48VDC電源入力
  • アクティブ・サーキットプロテクション
  • 過電圧および電圧低下オートディスコネクション

丈夫な設計

  • 標準動作温度 : 0~60℃、温度拡大モデル : -40~75℃
  • IP30頑丈な強化メタルケース
  • DINレールまたはパネルマウント

推奨するアクセサリ

  • SPL-24シリーズPoEスプリッタ(12.95W @24VDC)
  • DRシリーズDINレール24VDC電源
テクノロジ
規格 IEEE 802.3af : Power-over-Ethernet
IEEE 802.3 : 10BaseT
IEEE 802.3u : 100BaseT(X)
IEEE 802.3x : Flow Control
プロセッシングタイプ ストア/フォワード
フローコントロール IEEE 802.3x全2重、バックプレッシュア・フローコントロール
スイッチプロパティ
MACテーブルサイズ 1K
パケットバッファーサイズ 512Kbit
インターフェース
光ファイバーポート 100BaseFXポート(SCコネクタ)
RJ-45ポート 10/100BaseT(X)オートネゴシエーション・スピード、全/半2重モード、オートMDI/MDI-X接続
ディップスイッチ ポートブレーク・アラームマスク
LED表示 PWR1, PWR2, Fault, 10/100M, PoE
警報接点 リレー出力(0.5A @48VDC)
オプティカルファイバー

    オプティカルファイバー
  • a. 50/125μm、800MHz*km ファイバーオプティックケーブル
  • b. 62.5/125μm、500 MHz*km ファイバーオプティックケーブル
  • c. 9/125μm、シングルモード ファイバーオプティックケーブル
電源
入力電圧 48(46 ~ 50V)VDC、リダンダント入力
最大入力電流 1.6A(@48VDC)
過電流保護 2.5A(48VDC)
接続 リモーバル6ピンターミナルブロック
逆極性保護 有り
PoE(ポート毎)
最高出力電力 15.4W
出力電圧 44 ~ 48.5VDC
最大出力電流 350mA
最大過負荷保護 400mA
メカニカル
ケース IP30プロテクション、メタルケース
サイズ(W×D×H) 53.6×135×105mm
重さ 840g
取付 DINレール、ウォールマウント(オプションキット)
環境
動作温度 0 ~ 60℃
-40 ~ 75℃ (Tモデル)
保管温度 -40 ~ 85℃
相対湿度 5 ~ 95% (結露なきこと)
認証
EMI FCC Patr 15, CISPR (EN55022) Class A
EMS EN61000-4-2 (ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 4
EN61000-4-5 (Surge), level 4
EN61000-4-6 (CS), level 3
EN61000-4-8
安全 UL508, EN60950-1
マリタイム DNV, GL, ABS, LR, NK
衝撃 IEC60068-2-27
落下 IEC60068-2-32
振動 IEC60068-2-6
MTBF
時間 360,000時間
データベース Telcordia(Bellcore), GB
保証
保証期間 5年
詳細 Moxa社 製品保証方針

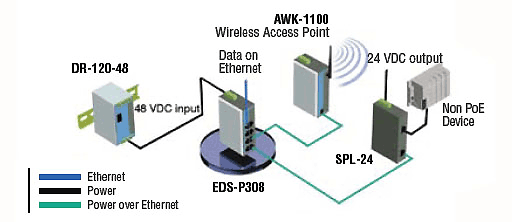

Moxaは、IEEE 802.3af PoEに準拠するユニットおよびイーサネットイネーブルのデバイスのための完璧なソリューションを提供します。EDS-P308およびSPL-24(PoEスプリッタ)は、工事現場においてケーブリングを容易にすると共に多様な環境に対応してデバイスをインストールすることができます。デバイスは、PSEから最大100mまでの距離をサポートします。

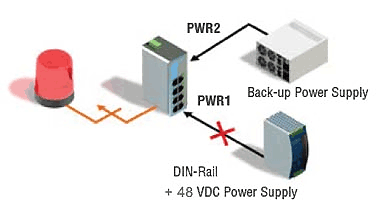

リダンダント電源入力

EDS-P308は、2つの電源入力を備えているため同時に2台の電源を接続することができます。もし、片側の電源に障害が発生した場合、残りの電源は自動的にバックアップ作動をしますのでEDS-P308は、ノンストップの連続運用が可能となります。


ポートの切断、電源障害発生の際のリレー出力による警報

EDS-P308は、リレー接点出力機能を備えていますので電源障害、ポートリンク障害が発生すると現場のエンジニアに対して警報を発し素早く、適切な緊急メンテナンス手順を実行できます。


ブロードキャスト・ストーム・プロテクション

EDS-P308は、ブロードキャスト・パケットを多大に受信することから身を守ります。通常の使用時にはブロードキャスト・パケットは、ソースポート以外の全てのポートに転送されますがEDS-P308は、パケット数が設定した期間内の閾値を超えるとブロードキャストもしくはマルチキャスト・パケットを切り捨てます。設定した期間を過ぎると、また閾値になるまではブロードキャストもしくはマルチキャスト・パケットの受信を再開します。


透過なVLAN Tagパケットの送信

IEEE 802.1規格は追加の4バイトを挿入したタグなしイーサネット・フレームのTPIDコントロール(Information)を含むVLANタグを定義しています。EDS-P308は、なんら変更せずにこのようなデータ・パケットを受信・送信することができます。

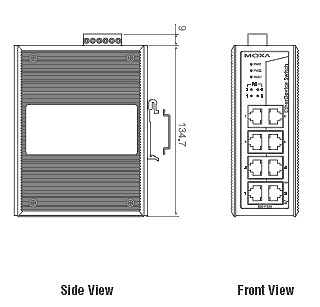

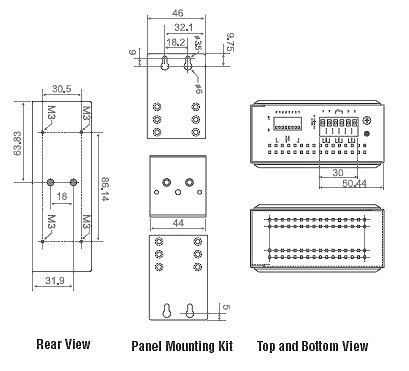

サイズ(単位 = mm)


オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


標準動作温度モデル(0 ~ 60℃)

EDS-P308 産業用PoEアンマネージド・イーサネットスイッチ、
4 10/100BaseT(X)ポート、4 PoE ポート、ユーザーマニュアル付属
こちらよりお問い合わせください
EDS-P308-M-SC 産業用PoEアンマネージド・イーサネットスイッチ、
3 10/100BaseT(X)ポート、4 PoEポート、1 100BaseFXマルチモードポート、SCコネクタ、ユーザーマニュアル付属
EDS-P308-S-SC 産業用PoEアンマネージド・イーサネットスイッチ、
3 10/100BaseT(X)ポート、4 PoEポート、1 100BaseFXシングルモードポート、SCコネクタ、ユーザーマニュアル付属
EDS-P308-MM-SC 産業用PoEアンマネージド・イーサネットスイッチ、
2 10/100BaseT(X)ポート、4 PoEポート、2 100BaseFXマルチモードポート、SCコネクタ、ユーザーマニュアル付属
EDS-P308-SS-SC 産業用PoEアンマネージド・イーサネットスイッチ、
2 10/100BaseT(X)ポート、4 PoEポート、2 100BaseFXシングルモードポート、SCコネクタ、ユーザーマニュアル付属

耐環境温度モデル(-40 ~ 75℃)

EDS-P308-M-SC-T 産業用PoEアンマネージド・イーサネットスイッチ、
3 10/100BaseT(X)ポート、4 PoEポート、1 100BaseFXマルチモードポート、SCコネクタ、ユーザーマニュアル付属
こちらよりお問い合わせください
EDS-P308-S-SC-T 産業用PoEアンマネージド・イーサネットスイッチ、
3 10/100BaseT(X)ポート、4 PoEポート、1 100BaseFXシングルモードポート、SCコネクタ、ユーザーマニュアル付属
EDS-P308-MM-SC-T 産業用PoEアンマネージド・イーサネットスイッチ、
2 10/100BaseT(X)ポート、4 PoEポート、2 100BaseFXマルチモードポート、SCコネクタ、ユーザーマニュアル付属
EDS-P308-SS-SC-T 産業用PoEアンマネージド・イーサネットスイッチ、
2 10/100BaseT(X)ポート、4 PoEポート、2 100BaseFXシングルモードポート、SCコネクタ、ユーザーマニュアル付属
EDS-P308-T 産業用PoEアンマネージド・イーサネットスイッチ、
4 10/100BaseT(X)ポート、4 PoE ポート、ユーザーマニュアル付属

オプション・アクセサリ

SPL-24 PoEスプリッタ、最大出力12.95W @24VDC、0 ~ 60℃ こちらよりお問い合わせください
SPL-24-T PoEスプリッタ、最大出力12.95W @24VDC、-40 ~ 75℃
DR-75-48 75W/1.6A DINレール48VDC電源、ユニバーサル85 ~ 264VAC入力
DR-120-48 120W/2.5A DINレール48VDC電源、ユニバーサル88 ~ 132VAC/176 ~ 264VAC入力(スイッチ切換)
ADP-SCm-STf-M マルチモードSC(M)/ST(F) Duplexアダプタ
ADP-SCm-STf-S シングルモードSC(M)/ST(F) Duplexアダプタ
WK-46 ウォールマウントキット
RK-4U 4U高 19"ラックマウント・キット
