EM-1240

EM-1240 シリーズ

RISCベースReady-to-Runエンベデッド・コアーモジュール、2シリアルポート、デュアルLAN、SD、μClinux

EM-1240エンベデッドモジュールは、4 RS-232C/422/485シリアルポート、デュアルイーサネットポート、外部ストレージ拡張用SDソケットを備えています。モジュールは、ガソリンスタンド、自動販売機、発券機、のような工業アプリケーションに容易にインテグレーションできるコンパクトのデザインで最良なシステムインテグレーションのためのパワーフルなシリアルコミュニケーションを提供します。
プログラマは、プレインストールされたready-to-run μClinuxプラットフォームおよびフルファンクションの開発キットを使い容易にソフトウェアの開発および工業オートメーション・アプリケーションの信頼性のあるコミュニケーションベースを構築できることを見出すことでしょう。更に、厳しい工業環境における信頼性のあるソリューションを提供するワイド動作温度モデル"EM-1240-T"があります。

  • 4ソフトウェア・セレクタブルRS-232C/422/485シリアルポート
  • デュアル10/100Mbpsイーサネットポート
  • クイック評価およびアプリケーションのためのフルファンクション開発キット

工業アプリケーションに対応した工業グレードモジュール

EM-1240は、異なるタイプの工業デバイスに対応するための4ソフトウェア・セレクタブルRS-232C/422/485シリアルポートを備えています。更に、Moxa ART ARM9 32ビット 192MHzプロセッサは、パワーフルなパフォーマンスのシステムオペレーションを約束します。2つのオートセンシング10/100Mbpsイーサネットポートは、ハイスピードの100Mにデフォルトされます。また、ネットワークのリダンダンシの接続性を確保します。更に、8 GPIOピンは、カストマが必要とする機能の開発に対してフレキシブルのある自由度の設計を提供します。SDソケットもまたストレージ拡張のための効率の良い方法を提供します。これらの多くの機能は、今日の機器に最適でありR&Dエンジニアが関係するソフトウェアの開発を少ない努力で実行できます。


直ぐにマーケットに

ready-to-run μClinuxオペレーティングシステムは、システムの開発を最小の努力で実行できますのでマーケットに直ぐに出すことができます。


簡単に使える開発キット

EM-1240開発キットは、EM-1240エンベデッドモジュールの評価のために別にオーダーすることができます。開発キットは、EM-1240エンベデッドモジュール、EM-1240-DKキャリアボードおよびベーシックレイアウトをセッティングするために必要な品物が入っています。開発キットは、誰でもがEM-1240の機能を容易に評価することはできます。予め、EM-1240のエンベデッドモジュールを工業システムおよびアプリケーションと完全に互換性があるようにされたモジュールで特定のシステムを開発してインテグレーションすることができます。


  • Moxa ART ARM9 32-bit 192MHzコミュニケーション・プロセッサ
  • オンボード16MB RAMおよび8MB フラッシュディスク
  • 4ソフトウェア・セレクタブルRS-232C/422/485シリアルポート
  • ネットワーク・リダンダンシのためのデュアル10/100Mbpsイーサネット
  • PPPサポートRS-232Cシリアルコンソールポート
  • Ready-to-run μClinux Kernel 2.6コミュニケーション・プラットフォーム
  • 拡張メモリサポート用SDカードソケット
  • ビルトインRTC, ブザー
  • システムインテグレーションのためにリザーブされた8GPIO
  • フィールドサイトで簡単にインテグレーションができるクレジットサイズ
  • クイック評価およびアプリケーション開発のためのフルファンクションの開発キット
  • -40~75℃ワイド動作温度モジュール

ハードウェア仕様

システム
CPUMoxa ART ARM9 32-bit 192MHz
OSビルトイン・エンベデッド μClinux (kernel 2.6.19)
DRAM16MBオンボード
Flash8MBオンボード
ストレージ拡張外付SDカード用ソケット
LANインターフェース
イーサネット10/100Mbps×2
磁気絶縁保護1.5KV 搭載
シリアルインターフェース
シリアルRS-232/422/485, ソフトウェア選択可
ポート数4
シリアルラインプロテクション15KV ESDサージ保護(全信号)
コンソールポートRS-232C, 全信号, PPPサポート
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone, 偶数, 奇数, スペース, マーク
フローコントロールRTS/CTS, XON/XOFF, ADDC™ (automatic data direction control) for RS-485
ボーレート50 ~ 921.6Kbps, 非標準ボーレートもサポート
シリアル信号
RS-232CTxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422TxD+, TxD-, RxD+, RxD-, GND
RS-485-4線TxD+, TxD-, RxD+, RxD-, GND
RS-485-2線Data+, Data-, GND
LED
システムReady×1
LAN10M/Link×2, 100M/Link×2
シリアルTxD×4, RxD×4
メカニカル
重量EM-1240 : 50g
EM-1240開発キット : 200g
寸法EM-1240 : 90×80mm
EM-1240開発キット : 117×115mm
モジュールインターフェースTwo 2×28ヘッダピン(1.27×1.27mm pitch)
環境
稼動時温度-10 ~ 60℃
動作湿度5 ~ 95% RH
保管時温度-20 ~ 80℃
電源
入力電圧外付 5VDCヘッダピン
認証
EMCCE (EN55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024),
FCC (Part 15 Subpart B, CISPR 22 Class A)
信頼性
アラートツールビルトインブザーおよびRTC (Real-Time Clock)
自動リブートトリガビルトインWDT(ウオッチドッグタイマ)
保証
保証期間5年
詳細Moxa社 製品保証方針

ソフトウェア仕様

μClinux
Kernelバージョン2.6.19
プロトコルスタックARP, ICMP, IPV4, TCP, UDP, FTP, Telnet, SNMP V1/V2c, HTTP, CHAP, PAP, DHCP, NTP, NFS V2/V3, SMTP, Telnet, FTP, PPP, PPPoE
ファイルシステムJFFS2(Kernel), Root File System(リードオンリー) & ユーザディレクトリ(リード/ライト)
サービスおよび
Daemonsサポート
Msh : Minix shell command
pppd : Dial in/out over serial port daemon, including PPPoE (Point-to-Point over Ethernet)
Snmpd : SNMP V1 Agent daemon
Busybox : Linux normal command utility
Tinylogin : login and user manager utility
Telnetd : Telnet server daemon
Telnet : Telnet client daemon
Inetd : TCP server manager program
ftpd : FTP server program
ftp : FTP client program
Boa : Web server daemon
ntpdate : Network Time Protocol client utility
Tool ChainArm-elf-gcc : C/C++ PCクロスコンパイラ
μClibc : POSIX standard C library

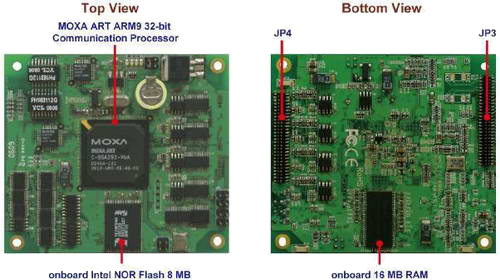

概観


ハードウェア・ブロックダイアグラム

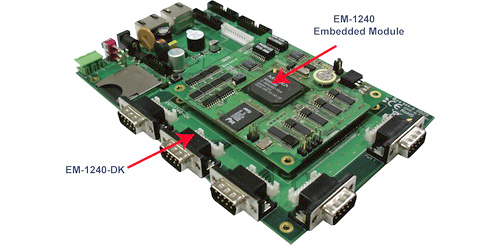

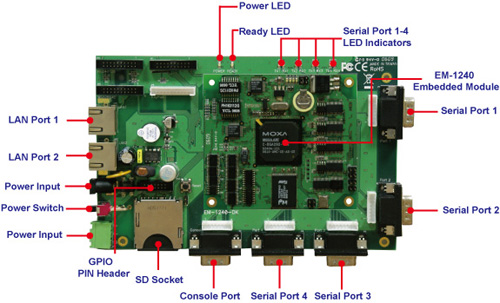

EM-1240開発キット



サイズ

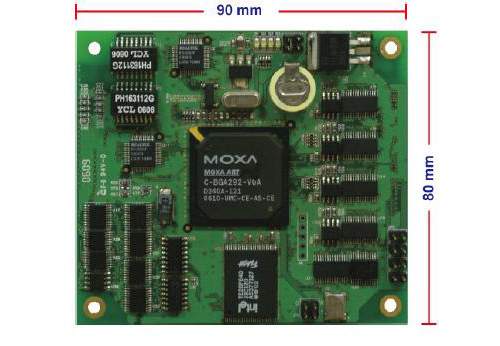

EM-1240エンベデッド・モジュール

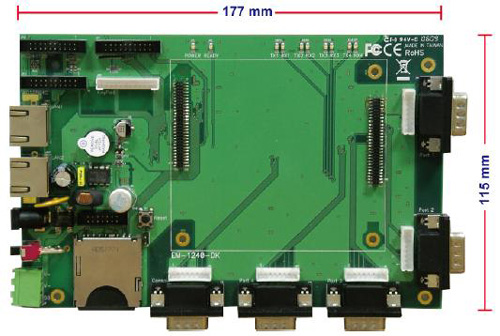

EM-1240-DK

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォーム よりお問合せください。


EM-1240-LXRISCベースReady-to-Runエンベデッド・コアモジュール、
2シリアルポート、デュアルLAN、SD、μClinux
こちらよりお問い合わせください
EM-1240-T-LXRISCベースReady-to-Runエンベデッド・コアモジュール、
2シリアルポート、デュアルLAN、SD、μClinux 、ワイド動作温度
EM-1240-LX開発キットEM-1240-LX開発キット

【EM-1240開発キット 同梱品】

  • EM-12240エンベデッド・モジュール
  • EM-1240-DK, EM-1240開発キット用キャリアボード
  • クイック・インスタレーション・マニュアル
  • ドキュメント & ソフトウェア CD
  • クロス結線イーサネットケーブル
  • DB9(F)⇒ターミナルブロック変換アダプタ
  • ターミナルブロック (300V, 15A)
  • ユニバーサル電源アダプタセット
  • 製品保証書
