IKS-6726/6728

この製品は販売を終了いたしました。

産業用24+2G/24+4Gポートモジュラーマネージドイーサネットスイッチ

産業用24+2G/24+4Gポートモジュラーマネージドイーサネットスイッチ

産業用ラックマウントイーサネットスイッチIKS-6726/6728シリーズは、交通管制システムや海上アプリケーションといったミッションクリティカルな産業やビジネスアプリケーションの厳しい要求を満たす設計がされています。IKS-6726/6728ギガビットおよびファストイーサネット・バックボーン、冗長リング、24/48 VDCまたは110/220 VACデュアル絶縁型冗長電源は、通信の信頼性を向上させケーブリングと配線コストを削減することができます。IKS-6726/6728のモジュール設計は、ネットワーク計画が簡単となり4ギガビットポートおよび24ファストイーサネットポートのインストールをより柔軟に実行することができます。
この製品は、拡張モジュールをサポートしています。使用可能なモジュールについては下記をご覧ください。


  • すぐに主要な管理機能を設定できるコマンドラインインターフェース(CLI)
  • IEEE 1588 PTP (Precision Time Protocol)によるネットワークの精密な時間同期
  • DHCP Option 82によるIPアドレスの異なるポリシーへの割り当て
  • デバイスの管理と監視のためのEtherNet/IPおよびModbus/TCPプロトコルサポート
  • 透過データ伝送のためのEtherNet/IPおよびPROFINETプロトコルコンパチブル
  • Turbo RingおよびTurbo Chain (リカバリタイム< 20 ms @ 250スイッチ)、RSTP/STPおよびMSTPネットワーク冗長性
  • IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
  • ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPプロトコルによる容易なネットワークプランニング
  • 決定性を増加させるQoS (IEEE 802.1p/1Q) およびTOS/DiffServ
  • IEEE 802.3ad、LACPによる帯域幅使用の最適化
  • TACACS+、IEEE 802.1X、SNMPv3、HTTPSおよびSSHによるネットワークセキュリティの強化
  • SNMPv1/v2c/v3 による異なるレベルのネットワーク管理
  • RMON による効率的なネットワーク監視およびプロアクティブ機能
  • 認証されたMACアドレスのみ許可するアクセス制限用ロックポートによる予期せぬネットワークステータスを阻止する帯域幅管理
  • オンラインデバッグのためのポートミラーリング
  • 障害時のe-mailおよびリレイ出力による自動警報
  • 接続されたデバイスのIPアドレスの自動リカバリ
  • ラインスワップファストリカバリ
  • webブラウザ、Telnet/シリアルコンソール、CLI、WindowsユーティリティおよびABC-01自動バックアップコンフィギュレーターによる設定が可能
テクノロジ
規格 IEEE 802.3 (10BaseT)
IEEE 802.3u (100BaseT(X)、100BaseFX)
IEEE 802.3ab (1000BaseT(X))
IEEE 802.3z (1000BaseSX/LX/LHX/ZX)
IEEE 802.3x (フローコントロール)
IEEE 802.1D (スパニングツリープロトコル)
IEEE 802.1W (RSTP)
IEEE 802.1Q (VLANタギング)
IEEE 802.1p (Class of Service)
IEEE 802.1X (認証)
IEEE 802.3ad (LACPによるポートトランク)
プロトコル IGMP v1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、 BootP、 TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、Syslog、 DHCP Option 66/67/82、EtherNet/IP、Modbus/TCP、LLDP、IEEE 1588 PTP V2、 IPv6、NTP Server/Client
MIB MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9
フロー制御 IEEE 802.3xフロー制御、バックプレッシャーフロー制御
スイッチプロパティ
優先キュー 4
最大VLAN利用可能数 64
VLAN ID範囲 VID 1~4094
IGMPグループ 256
MACテーブルサイズ 8K
パケットバッファサイズ 2 Mbit
インターフェース
ファストイーサネット 8ポート10/100BASE T(X)および10/100BaseT(X)、100BaseFX(SC/STコネクタ)、または100Base SFP 8または6ポートインターフェースモジュール用2モジュラースロット
ギガビットイーサネット 2または4ポート10/100/1000BaseT(X)または100/1000Base SFP
コンソールポート RS-232C (RJ45コネクタ)
USBストレージポート USB 2.0 (Q4、2012予定)
システムLED表示 STATE、PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL
アラーム接点 1リレイ出力、電流容量3 A @ 30 VDCまたは3 A @ 240 VAC
電源
入力電圧 24 VDC (18 ~ 36 VDC)または 48 VDC (36 ~ 72 VDC)および 110/220 VAC (85 ~ 264 VAC)
入力電流 (IM-6700 モジュールをインストールしてない場合)
・ Max. 0.42 A @ 24 VDC
・ Max. 0.22 A @ 48 VDC
・ Max. 0.12/0.07 A @ 110/220 VAC
過負荷保護
可逆極性保護
メカニカル
ケース IP30プロテクション
サイズ 440 x 44 x 280 mm
重さ 4100 g
取付 19" ラックマウント
環境
動作温度 -40 ~ 75℃
保管温度 -40 ~ 85℃
相対湿度 5 ~ 95% (結露なきこと)
認証
安全 UL 60950-1
EMI FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8, EN 61000-4-11
鉄道管制 EN 50121-4
耐衝撃 IEC 60068-2-27
耐落下 IEC 60068-2-32
耐震 IEC 60068-2-6
保証
保証期間 5年間
詳細 Moxa社 製品保証方針

サイズ ( 単位:mm )

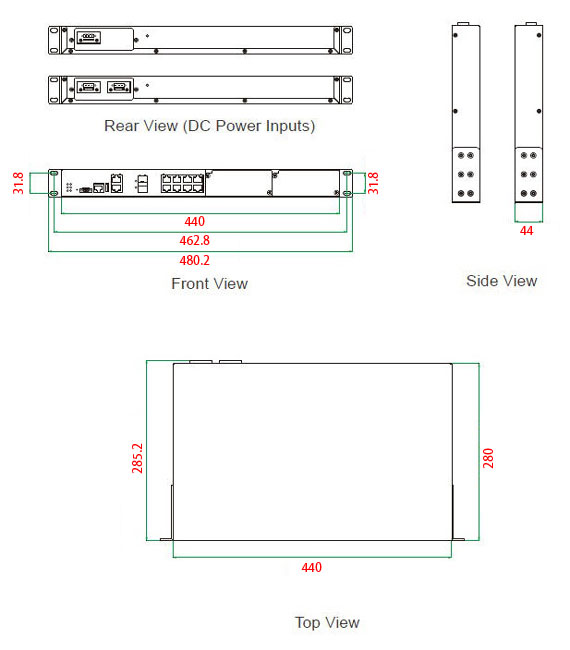

IKS-6726-2GTXSFPシリーズ

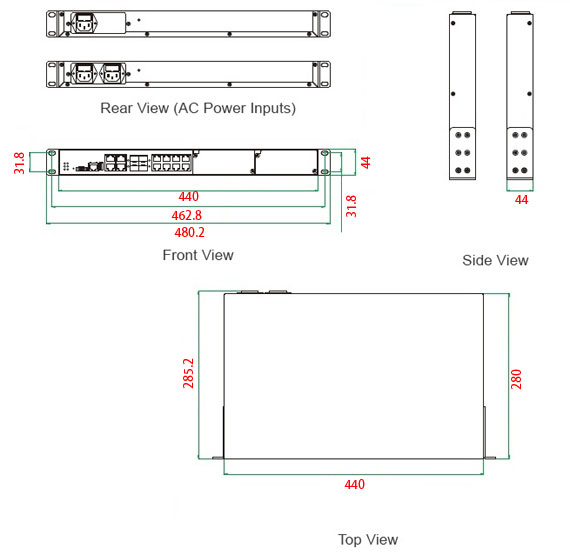

IKS-6728-4GTXSFPシリーズ

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

※ 本シリーズ製品には電源入力用ケーブルは同梱されておりません。
HV型番(AC100V電源入力)製品をご購入の際は下記の別売り電源コードを併せてご検討ください。24Vおよび48VDC入力製品は端子台入力になります。別途配線用ケーブル/コードをご用意ください。


IKS-6728-4GTXSFP-HV-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、4 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、1絶縁型電源(85-264 VAC)、-40~75℃ こちらよりお問い合わせください
IKS-6728-4GTXSFP-HV-HV-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、4 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、2絶縁型電源(85-264 VAC)、-40~75℃
IKS-6728-4GTXSFP-24-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、4 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、1絶縁型電源(24 VDC)、-40~75℃
IKS-6728-4GTXSFP-24-24-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、4 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、2絶縁型電源(24 VDC)、-40~75℃
IKS-6728-4GTXSFP-48-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、4 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、1絶縁型電源(48 VDC)、-40~75℃
IKS-6728-4GTXSFP-48-48-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、4 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、2絶縁型電源(48 VDC)、-40~75℃
IKS-6726-2GTXSFP-HV-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、2 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、1絶縁型電源(85-264 VAC)、-40~75℃
IKS-6726-2GTXSFP-HV-HV-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、2 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、2絶縁型電源(85-264 VAC)、-40~75℃
IKS-6726-2GTXSFP-24-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、2 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、1絶縁型電源(24 VDC)、-40~75℃
IKS-6726-2GTXSFP-24-24-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、2 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、2絶縁型電源(24 VDC)、-40~75℃
IKS-6726-2GTXSFP-48-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、2 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、1絶縁型電源(48 VDC)、-40~75℃
IKS-6726-2GTXSFP-48-48-T モジュラーマネージドイーサネットスイッチ、8 10/100BaseT(X)ポート、2 10/100/1000BaseT(X)または1000BaseSFPコンボポートおよびファストイーサネットモジュール用2スロット、フロントケーブリング、2絶縁型電源(48 VDC)、-40~75℃

日本向け電源ケーブル

PWC-C13JP-3B-183 電源ケーブル こちらよりお問い合わせください
