INS-8005
5ポート10/100Base-TX アンマネージド産業用イーサネットスイッチ
- メーカ
- VOLKTEK
- 商品コード
- INS-8005
- ダウンロード
アンマネージド産業用イーサネットスイッチ 5ポート10/100Base-TX

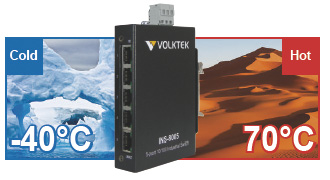

Volktek INS-8005、5ポート10/100Base-TXアンマネージド産業用ファストイーサネットスイッチは、極端な環境に適する特別の設計がされています。スイッチは、激しい振動や衝撃、0℃～70℃（INS-8005Wは、ワイド温度-40℃から70℃サポート）の動作温度に耐えるコンポーネントを使い、堅牢で頑丈なメタルケースに収納されています。INS-8005 は、通常の産業スイッチと異なり、苛酷な産業用タイプのアプリケーションのために特別に設計されています。その頑丈なケースと冗長DC電源入力、高性能なコンポーネントを使用したINS-8005は、極端で苛酷な産業オートメーション環境に最適です。 INS-8005には、ウォールマウントやDINレールオプションを使うことで、苛酷な環境においてスペースの制限があるロケーションに適応し、コンフィギュレーションなしで迅速かつ簡単な方法でインストールできる様々な選択肢があります。INS-8005は、他のスイッチとhubとのシンプルな接続に便利なオートMDI/MDI-Xを搭載しています。INS-8005は、診断用のLEDパネルを備えることでスイッチのステータスを把握し、トラブルシューティングを単純化することができます。INS-8005の各ポートは、デバイスのトラブルシューティングのタスクを簡素化することができるリンクステータスを表示する2 LEDを備えています。
機能
堅牢なスイッチパフォーマンス
IP30保護等級のメタルケースに収納され、サージ保護、電源電圧低下アラームおよびESD保護をサポートするINS-8005は、産業環境での展開が容易であると共に、電磁干渉および電気サージに対する高いレベル耐性を提供します。更に、INS-8005、5ポート10/100Base-TXアンマネージド産業用ファストイーサネットスイッチは、苛酷な温度でのイーサネット、ファストイーサネット広帯域幅アクセスの要件を満たす高性能のスイッチアーキテクチャを提供します。
簡易化されたインストール/コンパクトなサイズ
INS-8005は、ウォールマウントおよびDINレールオプションを使って苛酷な環境でそのコンパクトなサイズとコンフィギュレーションを必要とせず迅速かつ簡単な方法で狭いロケーションであっても展開に必要な様々な選択肢を提供します。INS-8005は、他のスイッチとhubとのシンプルな接続をするために、すべてのポートにオートMDI/MDI-Xを搭載しています。また、INS-8005の診断用LEDパネルを使いスイッチのステータスを把握することでトラブルシューティングを単純化することができます。
| 規格 | ||
| IEEE 802.3 | 100Base-T | |
|---|---|---|
| IEEE 802.3u | 100Base-TX | |
| IEEE 802.3x | フロー制御 | |
| パフォーマンス | ||
| スループット | 14,880 pps-10 Mbpsポート 148,880 pps-100 Mbpsポート |
|
| スイッチファブリック | 1.6 Gbps | |
| MACテーブルサイズ | 8K | |
| ジャンボフレームサイズ | 9K | |
| 電源 | ||
| 入力電圧 | 18-30V DC | |
| 接続 | ターミナルブロック | |
| 電力消費量 | 3W(最大) | |
| サージ保護 | 6KV | |
| ESD保護 | 8KV | |
| インターフェース | ||
| ポート | 5 x 10/100Base-TX(RJ-45) | |
| メカニカルおよび環境 | ||
| ハウジング | メタルケース（IP30保護等級） | |
| DINレールマウンティング | メタル | |
| 動作温度 | 0℃～70℃ | |
| ワイド動作温度 | -40℃～70℃ | |
| 動作湿度 | 10～80%（結露なきこと） | |
| 保管湿度 | 5～90%（結露なきこと） | |
| 重さ | 145g | |
| サイズ | 23.4x109.2x73.8mm（WｘHｘD） | |
| 規格および認証 | ||
| CE | EMI | FCC Part 15 Subpart B class A EN55022 EN 55011 EN 61000-6-4 |
| EMS | EN 55024 EN 61000-6-2 : IEC 61000-4-2 ( ESD ) : Level 3 IEC 61000-4-3 ( RS ) : Level 2 IEC 61000-4-4 ( Burst ) : Level 3 IEC 61000-4-5 ( Surge ) : Level 3 IEC 61000-4-6 (CS ) : Level 3 |
|
| 認証およびテスト | ||
| マリン | DNV 2.4, IEC-60945, IACS E10 (Processing) | |
| 衝撃 | IEC 60068-2-27 (Processing) | |
| 落下 | IEC 60068-2-32 (Processing) | |
| 振動 | IEC 60068-2-6 (Processing) | |

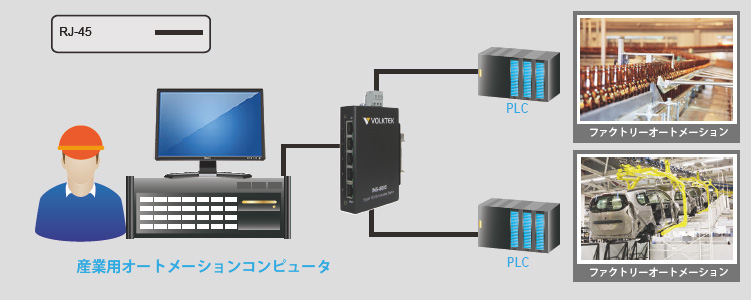

アプリケーション
INS-8005は、複数のハイスピードオートメーションシステム展開を図るための理想的なソリューションとしてイーサネット、ファーストイーサネットの強力で安定した接続を保証するRJ45トランシーバを通して10/100Mbpsと互換性があります。

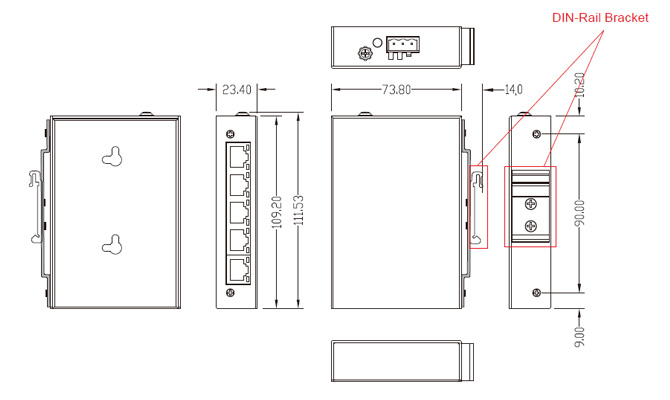

サイズ
オーダー方法
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
| INS-8005 | 5ポート10/100Base-TX アンマネージド産業用スイッチ |
こちらよりお問い合わせください |
|---|---|---|
| INS-8005W | 5ポート10/100Base-TX アンマネージド産業用ワイド温度スイッチ |
 |
