NAF-713

この製品は販売を終了いたしました。

ATM 155マルチモード⇒シングルモードコンバータ 1300n

アンマネージド・シリーズ : NAF-713

NAF-713 : ATM 155マルチモード⇒シングルモードコンバータ 1300n
今日のネットワークは、帯域幅およびケーブル距離延長の需要に応えるために様々なファイバーケーブルが利用されています。NXF-713シリーズは、この要求に応えるためにマルチモードファイバからシングルモードファイバに透過的に変換する小型かつハイパフォーマンスのコンバータです。ネットワークエンジニアは、ネットワークの要求仕様に見合う各種のファイバーケーブルを選定することができます。NAF-713モードコンバータをファイバーセグメントに接続することによりネットワークノード間の距離を最大160km間で延長することができます。この結果、コンバータとファイバベースノードまたはネットワーキングデバイス間を直接接続することができます。コンバータは、NXF-719 12スロット、19インチ。ラックマウントシャーシに収納できます。また、NXF-717 4スロットマウントシャーシにも収納できます。

生産終了品につき、販売は終了させて頂きました。

  • ATM SONET OC-3/STM-1にコンパチブル
  • すべてのATMデバイスに対してコンパチブル
  • 最大距離160m(シングルモード⇒シングルモード)
  • SC/STコネクタに対応
  • ネットワーク・コンフィギュレーション・モニタ用LEDステータスリンク(LNK)表示
  • シャーシ内部電源
  • FCC Class A & CE承認
規格 ATM SONET OC-3/STM-1
ポート 2 x ファイバ(ST/SC、マルチモード/シングルモード)
最大距離 ファイバ : マルチモード : 2km
シングルモード : 80km
LED表示 PWR : ノーマルオペレーション時に点灯
LNK : コンプライアント機器から受信リンクパルスを受信した時に点灯
遅延 5ビット以下
電源入力 12VDC @0.8A電源アダプタ
周波数 47 ~ 63Hz
動作温度 0 ~ 50℃
保管温度 -20 ~ 80℃
動作湿度 10 ~ 80% RH
保管湿度 5 ~ 90% RH
認証 FCC Part 15 Class A & CE
サイズ 109.2×73.8×23.4mm (D×W×H)
重さ 160g

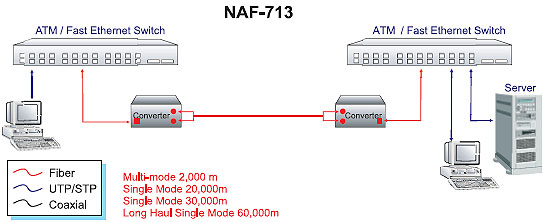

プロダクトアプリケーション

イラストは、NXF-713シリーズを使用した典型的なアプリケーションです。実際の距離は、ケーブルおよびターミナル機器の品質などの要素により異なります。

NAF-713 プロダクトアプリケーション

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


NAF-713MTSCATM-155マルチモード⇒シングルモード・コンバータ、
ST/SC、32km
こちらよりお問い合わせください
NAF-713MCSCATM-155マルチモード⇒シングルモード・コンバータ、
SC/SC、32km
NAF-713SCSC-30ATM-155シングルモード⇒シングルモード・コンバータ、
SC/SC、30km

生産終了品につき、販売は終了させて頂きました。
