NPort 5600-8-DT Liteシリーズ

この製品は販売を終了いたしました。
【後継機種】 NPort 5600-8-DT

産業用 8ポート RS-232C/422/485シリアルデバイスサーバ

産業用 8ポート RS-232C/422/485シリアルデバイスサーバ

NPort®5600-8-DTLデバイスサーバは、基本的な設定だけで簡単かつ透過的に、8台の既存のシリアルデバイスをイーサネットに接続することができます。ネットワーク上にシリアルデバイスと管理ホストを分配して、両方の管理を集結化することができます。NPort®5600-8-DTLデバイスサーバは、19インチモデルに比べて小型のフォームファクタですので、追加のシリアルポートを必要とするがマウンティングレールが利用できないアプリケーションに最適です。

RS-485アプリケーションに便利な設計

NPort®5600-8-DTデバイスサーバは、1kΩと150kΩのプルアップ/プルダウン抵抗、120Ωのターミネータをサポートし、選択ができます。クリティカルな環境において、シリアル信号の反射を防ぐためにターミネーション抵抗を必要とします。ターミネーションを必要とするとき、適切な電気信号を保証するためにプルアップ/プルダウン抵抗の設定も必要となります。すべての環境においてこれらの抵抗を必要とするとは限りませんので、NPort®5600-8-DTデバイスサーバは、DIPスイッチを設けてシリアルポート毎にマニュアルでターミネーション、プルアップ/プルダウン抵抗を設定することができます。

各種LED表示によりメンテナンスタスクが容易

システムLED、シリアルTx/Rx LED、イーサネットLED(RJ45コネクタ)は、フィールドにおいて基本的なメンテナンス作業および解析を必要とする優れたツールをエンジニアに提供します。NPort®5600のLEDは、現状のステータスを表示するだけでなく、フィールドエンジニアが接続したシリアルデバイスのステータスを監視する手助けします。

  • 8ポート RS-232C/RS-422/RS-485シリアルポート サポート
  • スモールフォームファクタ、コンパクトデスクトップ設計
  • オート検出10/100Mbpsイーサネット
  • Webコンソール、Telnetコンソール、およびWindowsユーティリティから設定可能
  • TCPサーバ、TCPクライアント、UDP、リアルCOMオペレーションモード
  • ネットワーク管理のためのSNMP MIB-IIサポート
LAN
ポート数1
スピード10/100Mbps, オートMDI/MDIX
コネクタ8ピン RJ45
磁気アイソレーション保護内蔵 1.5KV
シリアルインターフェイス
ポート数8
シリアル規格 NPort 5610-8-DTL:RS-232C
NPort 5650-8-DTL/5650I-8-DTL:RS-232C/422/485
コネクタDB9 (M)
シリアルライン保護15KV ESD (全信号ラインサポート)
光絶縁 : 2KV (NPort 5650I-8-DTL のみ)
RS-485データ方向制御ADDC® (自動データ方向制御)
RS-485用プルハイ/ロー抵抗1 kΩ, 150 kΩ
RS-485用ターミネータ120 Ω
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティなし、偶数、奇数、スペース、マーク
フローコントロールRTS/CTS および DSR/DTR (RS-232Cのみ), XON/XOFF
速度50 bps ~ 921.6 Kbps
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-4線Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線Data+, Data-, GND
ソフトウェア機能
プロトコルICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP, RFC2217
設定オプションWebコンソール、Telnetコンソール、シリアルコンソール、Windowsユーティリティ
Windows Real COMドライバWindows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTYドライバSCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTYドライバLinux 2.4.x, 2.6.x, 3.x
メカニカル
ケースメタル
重さ NPort 5610-8-DTL:1760 g
NPort 5650-8-DTL:1770 g
NPort 5650I-8-DTL:1850 g
サイズ 取付部なし:197 × 44 × 125 mm
取付部含む:229 × 46 × 125 mm
環境
動作温度 標準モデル:0 ~ 60℃
ワイド温度モデル:-40 ~ 75℃
保管温度-40 ~ 75℃
動作湿度5 ~ 95% RH (結露なきこと)
電源
入力電圧12 ~ 48VDC
消費電力 NPort 5610-8-DTL:340 mA @ 12 VDC
NPort 5650-8-DTL:470 mA @ 12 VDC
NPort 5650I-8-DTL:740 mA @ 12 VDC
規格と認証
安全UL 60950-1
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz, 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
信頼性
アラートツールビルトインブザー、RTC (リアルタイムクロック)
自動リブートトリガビルトインWDT (ウオッチドッグタイマ)
平均故障間隔 (MTBF)
時間 NPort 5610-8-DTL:953,388 時間
NPort 5650-8-DTL:740,457 時間
NPort 5650I-8-DTL:258,150 時間
規格Telcordia (Bellcore) Standard TR/SR
保証
保証期間5年
詳細Moxa社 製品保証方針

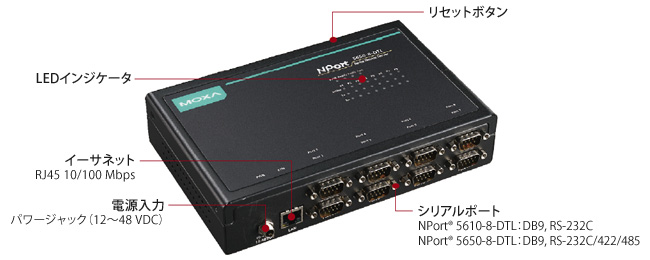

外観

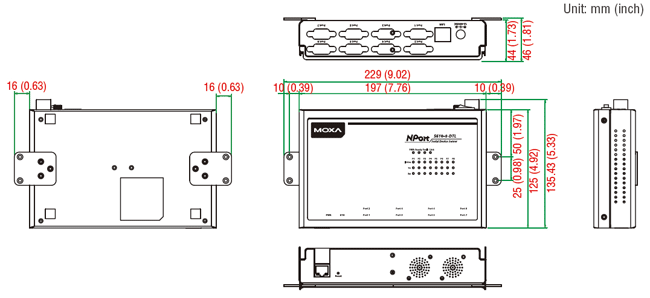

サイズ (単位=mm(inch))

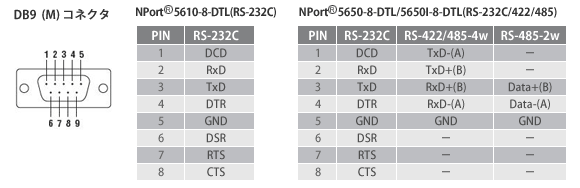

ピンアサインメント

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

NPort 5610-8-DTL 8ポート RS-232C デスクトップデバイスサーバ、DB9(M)コネクタ、0~60℃動作温度 こちらよりお問い合わせください
NPort 5650-8-DTL 8ポート RS-232C/422/485 デスクトップデバイスサーバ、DB9(M)コネクタ、0~60℃動作温度
NPort 5650I-8-DTL 8ポート RS-232C/422/485 デスクトップデバイスサーバ、DB9(M)コネクタ、2KVアイソレーション、0~60℃動作温度
NPort 5610-8-DTL-T 8ポート RS-232C デスクトップデバイスサーバ、DB9(M)コネクタ、-40~75℃動作温度
NPort 5650-8-DTL-T 8ポート RS-232C/422/485 デスクトップデバイスサーバ、DB9(M)コネクタ、-40~75℃動作温度
NPort 5650I-8-DTL-T 8ポート RS-232C/422/485 デスクトップデバイスサーバ、DB9(M)コネクタ、2KVアイソレーション、-40~75℃動作温度
