NPort IA5000A-I/Oシリーズ

この製品は販売を終了いたしました。
【後継機種】NPort IA5000Aシリーズ / ioLogik E1200シリーズ

1/2ポート RS-232C/422/485デバイスサーバ、6または12デジタルI/Oサポート

メーカ
Moxa
商品コード
NPort IA5000A-I/Oシリーズ
ダウンロード
  • CE
  • FCC
  • UL
1/2ポート RS-232C/422/485デバイスサーバ、6または12デジタルI/Oサポート

デジタルI/Oを内蔵したNPort IA5000A-I/Oシリアルデバイスサーバは、フィールドのシリアル機器をイーサネットネットワークまたはクラウドプラットフォームと統合する必要がある場合に最大限の柔軟性を提供します。クラウド対応デバイスサーバは、ジェネリックMQTTまたは Azure や Alibaba Cloud などのサードパーティクラウドサービスを使用してIIoT アプリケーションと通信ができます。また、デジタルI/O を組み合わせることでデバイスサーバは、さまざまな産業用データ収集アプリケーションに最適となります。デバイス上のDI/Oは、Modbus TCPプロトコルを使用してTCP/IPでコントロールが可能となりまた、Webブラウザから設定およびセキュリティを保護することができます。このデバイスは、従来アプリケーションと互換性を持たせるためにWindows/Linux PC上のCOMポート(特許Real COM)としてインストールできます。

すべてのモデルは、堅牢性のある構造、DINレールマウント、産業用アプリケーションの中断のない動作を保証する冗長電源入力を備えた設計がされています。

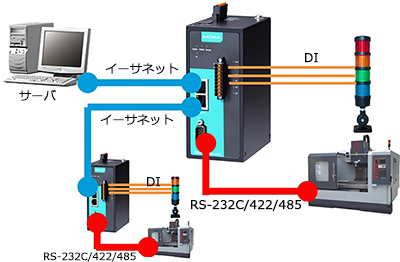

カスケードイーサネットポートを使い配線が容易

NPort IA5000A-I/Oデバイスサーバは、イーサネットスイッチポートとして使用できる2つのイーサネットポートを備えています。1つのポートはネットワークまたはサーバに直接接続、もう1つのポートは、別のNPort IAデバイスサーバまたは別のイーサネットデバイスに接続することができます。デュアルイーサネットポートは、各デバイスを別のイーサネットスイッチに接続する必要性を排除することで配線コストを削減します。

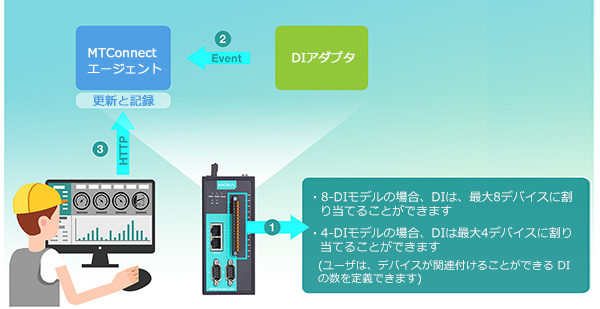

デジタル入力を監視するための MTConnectプロトコルをサポート

MTConnectは、MTConnect準拠のソフトウェアアプリケーションで理解できる標準フォーマットに現場のデータを変換することを目的としたショップフロアアプリケーション専用に設計されています。MTConnect 準拠インターフェース (名前、タイプ、記述など) によってデータが定義されると、各アプリケーション内のデータを再定義する必要がなくなります。MTConnect をサポートしていない従来のマシンツールは、センサーコネクションおよびI/O を通してマシン関連のデータを取得するプラクテスが一般的です。Moxa NPort IA5000A-I/O は、デバイス上のすべてのデジタル入力に対してMTConnect 対応機能をサポートし、デジタル入力に関連付ける必要があるデータと適切な MTConnect タグを定義するための構成可能なインターフェースを提供します。

セキュアなリモートマネージメントおよびSSH/HTTPSによる設定

不正アクセスは、システム管理者にとって最大の頭痛の1つです。IPフィルタリングとパスワード保護に加えて、NPort IA5000A-I/Oは、ハッカーからの保護を提供するSSHとHTTPSをサポートしています。コントロールメッセージを安全に送信するには、HTTPS(例えばInternet Explorer)をサポートするWebブラウザを使用してWebコンソールを開きます。また、SSHをサポートするターミナルエミュレータを使用してPuTTYなどのシリアルまたはTelnetコンソールを開くこともできます。

50 bps ～ 921.6 kbps間の 任意のボーレートを選択可能

多くのデバイスサーバは、固定化されたシリアルボーレートのみをサポートしています。しかしながら、一部のアプリケーションでは、250 kbpsや500 kbpsといった特別なボーレートを必要とする場合があります。NPort IA5000A-I/Oシリーズを使うことにより50～921.6 kbpsの任意のボーレートを使用することができます。デバイスのボーレートが標準のボーレートでない場合は、ドロップダウンリストから"other"を選択し、baudrateを入力します。

  • 6または12デジタルI/Oを使いステータス監視のためのローカルデータの収集
  • ジェネリックのMQTTを介してシリアルI/Oデータをクラウドに接続
  • Azure/Alibaba Cloudへの内蔵デバイスSDKを使いMQTTコネクションをサポート
  • TLSとJSONおよびRawデータフォーマット認証を使いMQTTコネクションをサポート
  • 冗長デュアルDC電源入力およびリレー出力サポート
  • カスケーディングイーサネットポートにより配線が容易
  • 設定バックアップ/複製とイベントログ、およびクラウドコネクションが失敗した場合のデータバッファリングのためのmicroSDカード
  • リレー出力およびEmailによる警報
  • 4 kVシリアルサージ保護
入力/出力インターフェース
デジタル入力チャネル6I/Oモデル: 4
12I/Oモデル: 8
デジタル出力チャネル6I/Oモデル: 2
12I/Oモデル: 4
アイソレーション3k VDCまたは2k Vrms
アラーム接点チャネルリレー出力、電流容量 2 A @ 30 VDC
デジタル入力
センサータイプドライコンタクト
ウェットコンタクト (NPN or PNP)
ドライコンタクトOn: short to GND
Off: open
ウェットコンタクト(DI to COM)On: 10～30 VDC
Off: 0～3 VDC
I/OモードDIまたはイベントカウンタ
カウンタ周波数20 Hz
デジタルフィルタリングタイムインターバル ソフトウェア設定可能
デジタル出力
I/OモードDOまたはパルス出力
I/O タイプSink
過電流保護2.6 A/チャネル @ 25℃
過温度シャットトダウン175℃(typical), 150℃ (min.)
過電圧保護45 VDC
イーサネットインターフェース
10/100BaseT(X)ポート(RJ45 コネクタ)2
Auto MDI/MDI-Xコネクション
電磁アイソレーション保護1.5 kV (内蔵)
イーサネットソフトウェア機能
産業用プロトコルMQTT, MTConnect
設定オプションWeb Console (HTTP/HTTPS), Windows Utility, Telnet Console, Serial Console
マネージメントDHCP Client, DNS, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, ICMP
Windows Real COMドライバ Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Linux Real TTYドライバ Kernel version: 2.4.x, 2.6.x, 3.x, 4.x
Fixed TTY ドライバSCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Android APIAndroid 3.1.x 以上
MIBMIB-II
MQTT
ModeAlibaba IoTプラットフォームデバイス, Azure IoT Hubdバイス, Publisher/ Subscriber of MQTT
サポートバージョンv3.1.1
QoSレベルQoS 0-2
セキュアトランスミッションTLS (1.0, 1.1, 1.2) ユーザのルートCAによる暗号化, Client certificate, Private key
MQTT一般機能Clean Session, Keep Alive, Last Will Message, Retain Message
シリアルインターフェース
コネクタDB9（M）
ポート数NPort IAW5150Aシリーズ：1
NPort IAW5250Aシリーズ：2
シリアル規格RS-232C, RS-422, RS-485
ボーレート50 bps～921.6 kbps (非標準ボーレートサポート)
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティ偶数、奇数、スペース、Mark
フロー制御None、RTS/CTS、XON/XOFF
プルハイ/ロー抵抗（RS-485用）1 kilo-ohm, 150 kilo-ohms
RS-485用ターミネータ120 ohms
サージ4 kV
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-4wTx+, Tx-, Rx+, Rx-, GND
RS-485-2wData+, Data-, GND
WLANインターフェース
WLAN 規格802.11a/b/g/n
受信感度802.11a-91 dBm @ 6 Mbps
-74 dBm @ 54 Mbps
受信感度802.11b-92 dBm @ 1 Mbps
-84 dBm @ 11 Mbps
受信感度802.11g-91 dBm @ 6 Mbps
-73 dBm @ 54 Mbps
受信感度802.11n (2.4 GHz)-89 dBm @ 6.5 Mbps (20 MHz)
-71 dBm @ 72.2 Mbps (20 MHz)
受信感度802.11n (5 GHz)-89 dBm @ 6.5 Mbps (20 MHz)
-71 dBm @ 72.2 Mbps (20 MHz)
-85 dBm @ 13.5 Mbps (40 MHz)
-67 dBm @ 150 Mbps (40 MHz)
スペクトル拡散DSSS, OFDM
送信距離最大100 meters (オープンエリア)
送信レート802.11a/g: 54 Mbps
802.11b: 11 Mbps
802.11n: 6.5 to 150 Mbps
送信電力802.11b16±1.5 dBm @ 1 Mbps
16±1.5 dBm @ 11 Mbps
送信電力802.11g16±1.5 dBm @ 6 Mbps
14±1.5 dBm @ 54 Mbps
送信電力802.11a15±1.5 dBm @ 6 Mbps
14±1.5 dBm @ 54 Mbps
送信電力802.11n (2.4 GHz)16 dBm @ 1.5 Mbps (6.5 MHz)
12 dBm @ 1.5 Mbps (72.2 MHz)
送信電力802.11n (5 GHz)15 dBm @ 1.5 Mbps (6.5 MHz)
12 dBm @ 1.5 Mbps (150 MHz)
ワイヤレスセキュリティWEP暗号化(64-bitおよび128-bit)
WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
WPA/WPA2-Personal
WLANモードAd-hoc Mode, インストラクチュアモード
アンテナ特性
アンテナコネクタ1 RP-SMA（M）
アンテナタイプオムニディレクショナル
メモリ
microSDスロット最大32 GB (SD 2.0 互換)
電源パラメータ
接続リムーバブルターミナルブロック
入力電圧12～48 VDC
入力電流300 mA @ 12 VDC
信頼性
自動リブートトリガ内蔵WDT
アラートツール内蔵ブザーおよび RTC (real-time clock)
メカニカル特性
筐体メタル
サイズ59.6 x 101.7 x 134 mm
重量パッケージ含む：
NPort IAW5150A-6I/O: 940 g
NPort IAW5250A-6I/O: 960 g
NPort IAW5150A-12I/O: 960 g
NPort IAW5250A-12I/O: 980 g
製品のみ：
NPort IAW5150A-6I/O: 740 g
NPort IAW5250A-6I/O: 760 g
NPort IAW5150A-12I/O: 760 g
NPort IAW5250A-12I/O: 780 g
インストレーションウォール取り付け(オプションキット), DIN-レール取り付け
環境制限
動作温度0～55℃
保管温度 (パッケージ含む)-40～75℃
相対湿度5～95% (結露なきこと)
規格および認証
EMCEN 61000-6-2/-6-4
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD: 接触: 4 kV; 気中: 8 kV
IEC 61000-4-3 RS: 80 MHz～1 GHz: 10 V/m
IEC 61000-4-4 EFT: 電源: 2 kV; 信号: 1 kV
IEC 61000-4-5 サージ: 電源: 1 kV; 信号: イーサネット: 2 kV, シリアル: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
無線周波数EN 300 328, EN 301 893
安全EN 60950-1, UL 60950-1
宣言
グリーン製品RoHS, CRoHS, WEEE
MTBF
時間NPort IAW5150A-6I/O: 282,087時間
NPort IAW5150A-12I/O: 277,975時間
NPort IAW5250A-6I/O: 237,037時間
NPort IAW5250A-12I/O: 234,130時間
規格Telcordia (Bellcore)規格TR/SR
保証
保証期間5年
詳細MOXA社 製品保証方針

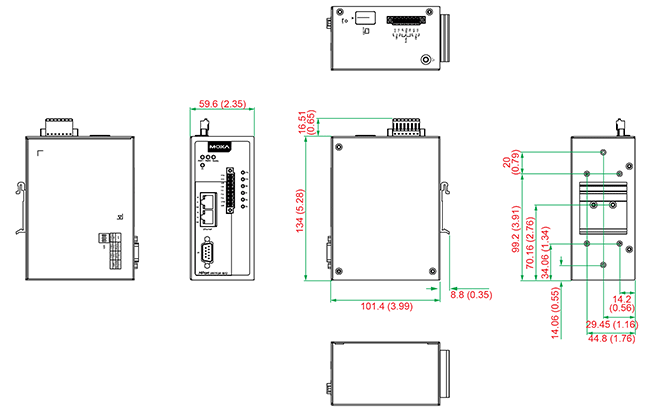

サイズ (単位=mm（inch）)

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


  シリアルポート数DI数DO数
NPort IA5150A-6I/O (※)142 こちらよりお問い合わせください
NPort IA5250A-6I/O (※※)242
NPort IA5150A-12I/O (※)184
NPort IA5250A-12I/O (※※)284

【後継機種】
(※)  NPort IA5150A / ioLogik E1200シリーズ
(※※) NPort IA5250A / ioLogik E1200シリーズ

オプショナルアクセサリ

ケーブル
CBL-F9M9-150DB9 (F) － DB9 (M) シリアルケーブル, 1.5 mこちらよりお問い合わせください
CBL-F9M9-20DB9 (F) － DB9 (M) シリアルケーブル, 20 cm
コネクタ
ADP-RJ458P-DB9FDB9 (F) － RJ45 コネクタこちらよりお問い合わせください
Mini DB9F-to-TBDB9(F) － ターミナルブロックコネクタ
DINレール電源
DR-120-24120W/5A DINレール 24 VDC電源, ユニバーサル 88～132 VAC または 176～264 VAC入力(スイッチ切換), または248-370 VDC, -10～60℃動作温度こちらよりお問い合わせください
DR-452445W/2A DINレール 24 VDC電源, ユニバーサル 85～264 VAC または 120-370 VDC入力, -10～50℃動作温度
DR-75-2475W/3.2A DINレール 24 VDC電源, ユニバーサル 85～264 VAC または 120-370 VDC入力, -10～60℃動作温度
ウォールマウンティングキット
WK-51-01ウォールマウンティングキット, 2プレート, 6ネジ, 51.6 x 67 x 2 mmこちらよりお問い合わせください
