NSH-580

マネージド 24ポート 10/100 + 4G コンボL3スイッチ

メーカ
VOLKTEK
商品コード
NSH-580
ダウンロード
  • CE
  • FCC

マネージド 24ポート 10/100 + 4G コンボL3スイッチ

NSH-580は4 x 10/100Mbpsイーサネットおよび4ギガビットコンボポートを持つハイパフォーマンス マネージドSNMPレイヤ3スイッチです。Web/SNMPによる管理ではリモート制御機能を提供することで、フレキシブルなネットワーク管理およびモニタリングオプションとなります。インターネットWebブラウザ経由による「インバンド」SNMP管理ステーションからの管理でも、「アウトオブバンド」のRS-232Cコンソールポートからの管理でも、NSH-580はネットワークモニタリング、管理およびトラブルシューティングを容易に行います。

増えてゆくアプリケーションのバンド幅に応えるため、NSH-580はLAPC凝集にて最大32のトランクグループに対応します。さらに、これらのトランクポートは障害迂回機能があり、1つまたはいくつかのポートに異常が起きた場合にバックアップを提供します。また、802.1Q VLANおよびGVRP VLANレジストレーションの両方をサポートするため、ネットワークのトラフィック・セグメンテーションやブロードキャストのドメイン拡張、およびその他VLAN形成における関連特長を単純化します。豊富な機能により、ネットワーク管理において効率およびパフォーマンスを向上しています。


アプリケーション

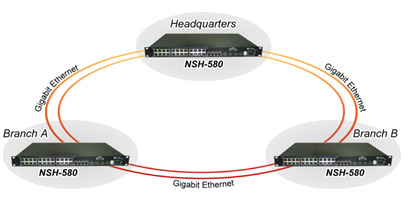

FTTxアプリケーション向けの設計。右の図は典型的なNSH-580シリーズを使用したMTU/MDUトリプル・プレイ・アプリケーションです。実際の距離は使用するケーブルの質やターミナル機器などのいくつかの要素により異なります。

主な機能

  • 標準:
    • IEEE: 802.3, 802.3u, 802.3z, 802.3ab, 802.3x, 802.3ad, 802.1d, 802.1w, 802.1s, 802.1q, 802.1p
  • インターフェース:
    • 24x 10/100Base-TX RJ-45ポート
    • 4x ギガビットSFP/RJ-45
    • RS-232Cコンソール
  • ネットワーク:
    • STP（Spanning Tree Protocol）/RSTP（Rapid Spanning Tree Protocol）
    • 最大16KのMACアドレス自動学習
    • DHCPリレー
    • ACL 内容認識
    • IGMPスヌーピングによるマルチキャストフィルタリング
    • Ingress/Egress通信速度制限
    • L2/L3/L4/L7アクセスコントロールリスト
    • 8のプライオリティキュー
    • フルVLAN (802.1q)
    • LACPリンクアグリゲーション
    • GVRP VLAN レジストレーションプロトコルルーティング:
    • 静的ルート
    • RIPv1/v2
    • OSPF
    • DVMRP (ファームウェアのアップグレード)
    • PIM-DM (ファームウェアのアップグレード)
    • VRRP
  • マネージメント:
    • WebベースのGUI
    • SNMP
    • RMON
    • Telnet/コンソール
    • コマンドライン
    • IEEE 802.1xネットワークアクセスコントロール
    • ポートコンフィグレーション、ステータス、統計、セキュリティ
    • ファイバポートでのロスオブリンク管理
    • ポートのミラリング
  • 電源:
    • 100 ～ 240VAC 自動ランギング電源入力
    • -48VDC電源オプションあり
    • リダンダント電源オプションあり
  • メカニカル & 環境:
    • デスクトップおよびラックマウント可能ユニット
    • 動作温度: 0°C～50°C
標準 IEEE 802.3u100Base-TX/FX
IEEE 802.3ab1000Base-T
IEEE 802.3z1000Base-SX/LX/LHX
IEEE 802.3adポートトランキング
IEEE 802.310Base-T
IEEE 802.1dスパニングツリープロトコル
IEEE 802.1wRSTP
IEEE 802.1s複数スパニングツリープロトコル
IEEE 802.3xフロー制御
IEEE 802.1pプライオリティキュー
IEEE 802.1qVLANタギング
ポート 24 x 10/100Base-TX (RJ-45)
4 x SFP
4 x 10/100/100Base-T (RJ-45)
1 x RS-232C Console
スループット 14,880/148,800/1,488,000 パケット/秒(pps) ～ 10/100/1000 Mbps ports
MACテーブル 最大16Kアドレス
VLAN ポートベースおよびタグベース (4KVIDs)
QoS ポートベース, IEEE 802.1P タグベース, 加重ラウンドロビン
Auto-VoIP
波長 SFPモジュールによる
最大距離 10/100/1000Base-T100m
RS-232C15m
光ファイバ最大110km
電源 電源入力 100 ～ 240VAC
-48VDC リダンダント電源オプションでは
温度 動作0°C ～ 50°C
保管-20°C ～ 70°C
湿度 動作10% ～ 80% RH
保管 5% ～ 90% RH
エミッション FCC Class A Part 15およびCE認証
安全 EN60950
寸法 180 x 440 x 44 mm (D x W x H)
重量 4kg

※デザイン・仕様は予告なく変更になる場合があります。

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

NSH-580 マネージド24ポート+ 4G コンボL3 スイッチ
*NSH-580D マネージド24ポート + 4G コンボL3 スイッチwith DC-48V 電源サプライ付き
NSH-580R マネージド24ポート + 4G コンボL3 スイッチ リダンダントAC 電源入力付き
*NSH-580DR マネージド24ポート+ 4G コンボL3 スイッチ リダンダントDC-48V電源供給付き

*受注生産品。詳細はお問い合わせください。
