PTC-101-M12

鉄道沿線規格EN 50121-4準拠“イーサネット-ファイバ”メディアコンバータ

鉄道沿線規格EN 50121-4準拠“イーサネット-ファイバ”メディアコンバータ

PTC-101-M12 鉄道沿線規格EN50121-4準拠“イーサネット-光ファイバ”メディアコンバータは、10/100BaseT(X)から100BaseFXへ変換するコンバータです。PTC-101-M12コンバータは、ファイバ用にSC/ST コネクタおよびイーサネットには、振動に耐える信頼性の高い通信を提供するM12コネクタを使用しています。PTC-101-M12コンバータは、追加の配線が不要でありまた、産業用イーサネットネットワークのトータルソリューションを提供する10/100MのためのIEEE 802.3およびIEEE 802.3u/xプロトコル、半2重/全2重およびMDI / MDI-Xオートセンシングをサポートしています。PTC-101-M12は、常時激しい振動に見舞われる鉄道沿線アプリケーションに最適なEN50121-4に準拠しています。


  • 10/100BaseT(X)オートネゴシエーションおよびオートMDI/MDI-X
  • Link Fault Pass-Through (LFP)サポート
  • リレイ出力による電源故障アラーム
  • 冗長デュアルDC電源入力
  • M12耐震コネクタ(イーサネットポート)
  • -40~85℃動作温度範囲
技術
規格 IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)、100BaseFX
インターフェース
RJ45ポート 10/100BaseT(X)
ファイバポート 100BaseFX (SC/STコネクタ)
LED表示 PWR1、PWR2、Fiber Link(ファイバポート)、10/100M(TPポート)
アラーム接点 1リレイ出力、電流容量1 A @ 24 VDC
DIPスイッチ
光ファイバ
メカニカル
ハウジング メタル
サイズ 124 x 145 x 67 mm
重さ 617 g
インストレーション WK-51(オールマウント)
環境
動作温度 -40~85℃
保管温度 -40~85℃
相対湿度 5~95%(結露なきこと)
コンフォーマルコーティング N/A
電源
入力電圧 20~72 VDC
接続 リムーバブルターミナルブロック
過電流保護 1.6 A (2信号短絡に対する保護)
逆極性保護 V+/V- リバーサル保護
規格および認証
EMC CE、FCC
EMI EN 55022 Class A
EMS EN 61000-4-2 (ESD) Level 4、
EN 61000-4-3 (RS) Level 3、
EN 61000-4-4 (EFT) Level 4、
EN 61000-4-5 (サージ) Level 4、
EN 61000-4-6 (CS) Level 3、
EN 61000-4-8 (PFMF) Level 5、
EN 61000-4-9
交通管制 EN 50155、EN 50121-4
振動 EN 50125-3
グリーン製品 RoHS、CRoHS、WEEE
保証
保証期間 5年間
詳細 Moxa社 製品保証方針

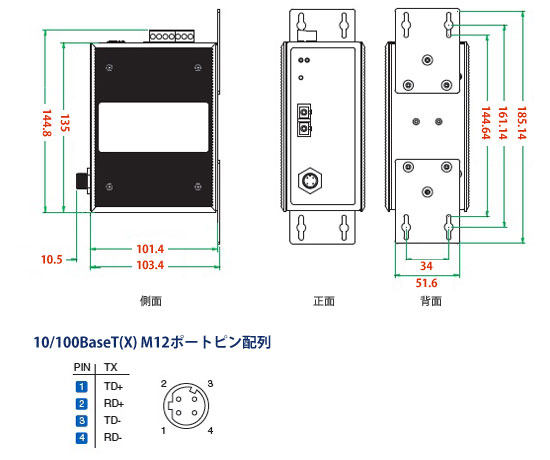

サイズおよびピンアサインメント (単位:mm)

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


PTC-101-M12-S-SC-LV-T 産業用“10/100BaseT(X)-100BaseFX”メディアコンバータ、M12コネクタ、シングルモードSCコネクタ、20-72 VDC電源入力、-40~85℃動作温度 こちらよりお問い合わせください
PTC-101-M12-S-ST-LV-T 産業用“10/100BaseT(X)-100BaseFX”メディアコンバータ、M12コネクタ、シングルモードSTコネクタ、20-72 VDC電源入力、-40~85℃動作温度

オプショナルアクセサリ

マウンティングキット
DK-DC50131-01 DINレールマウンティングキット
