SDS-3008シリーズ

NEW

産業用8ポートスマートイーサネットスイッチ

産業用8ポートスマートイーサネットスイッチ

SDS-3008スマートイーサネットスイッチは、Industry 4.0のビジョンとネットワーク、互換性を実現するIAエンジニアおよびオートメーションマシンビルダーにとって理想的な製品です。SDS-3008スマートスイッチは、マシンおよびコントロールキャビネットに活力を与え、設置の容易さ、簡単な設定を実現できることにより、日常のタスクを簡素化します。さらに監視が可能であり、製品のライフサイクル全体を通して維持管理が容易となります。SDS-3008スイッチには、EtherNet/IP、PROFINET、Modbus/TCPを含む最も日常的に使用されている産業オートメーションプロトコルが組み込まれているため、オートメーションHMIからのコントロールが可能であるとともに可視化を実現できるので、オペレーションのパフォーマンスと柔軟性を向上します。また、IEEE 802.1Q VLAN、ポートミラーリング、SNMP、リレイによる警告を含む、さまざまな便利なマネージメント機能をサポートしています。

技術情報 : コントロールキャビネットに最適にフィットするスマートスイッチ

技術情報ページへ

MoxaのスリムなSDS-3008スマートスイッチは、これらの課題を解決するために設計されています。SDS-3008スマートスイッチは、簡素化されたプロトコル設定、柔軟性のあるマウンティング設計、使いやすいインターフェース、スリムなフォームファクタにより、SDS-3008スマートスイッチは、あらゆるスマート製造アプリケーションのコントロールキャビネットに設置することができます。

カタログ:スマートスイッチ アプリケーションガイド

カタログダウンロードページへ

コントロールキャビネットに最適にフィット: 4つのケーススタディ

Moxaの新しいスマートスイッチSDS-3008は、産業用アプリケーションに最適なスイッチです。使用が簡単で、3つの産業用プロトコルをサポートし、また非常に幅の小さなキャビネット設計により、ほとんどすべてのキャビネットにマウントが可能です。このアプリケーションガイドは、優れた設計のスマートスイッチがスマートな製造環境で重要な機能を発揮できるかについて詳しく知ることができます。

ビデオ

  • 限られたスペースに収納できるコンパクトで柔軟性のある筐体設計
  • デバイスの設置およびマネージメントのためのWebベースのグラフィカルユーザインターフェース設計
  • EtherNet/IP、PROFINETおよびModbus/TCP産業用プロトコルのサポートによりオートメーションHMI/SCADAシステムの容易なインテグレーションおよび監視が可能
  • ネットワーク冗長性を実現するRSTP / STPのサポート
  • IEC 62443-4-2レベル1対応によるデバイスレベルのセキュリティを保証
技術
規格 IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)
IEEE 802.3x フロー制御
IEEE 802.1D-2004 Spanning Tree プロトコル
IEEE 802.1w Rapid STP
IEEE 802.1Q VLAN Tagging
ソフトウェア機能
マネージメント IPv4/IPv6、SNMP v1/v2c/v3、LLDP、Port Mirror、DHCP Client、Syslog、SNMP Inform、フロー制御、バックプレッシャフロー制御
フィルタリング IEEE 802.1Q VLAN
冗長プロトコル STP、RSTP
セキュリティ ブロードキャストストーム保護、ポートロック、SNMPv3、HTTPS
タイムマネージメント SNTP/NTP Server/Client
産業用プロトコル EtherNet/IP、PROFINET IOおよびModbus/TCP
MIB RFC1213 MIB、Ether-Like MIB、IF MIB、LLDP-MIB、BRIDGE MIB、Q-BRIDGE MIB
スイッチプロパティ
Max. VLAN数 8
VLAN IDレンジ VID 1~4094
MACテーブルサイズ 8 K
パケットバッファサイズ 3 Mbit
インターフェース
RJ-45ポート 10/100BaseT(X)オートネゴシエーションスピード
ストレージポート USBストレージ(Type Aコネクタ、ABC-02-USB用)
アラーム接点 1リレイ出力、電流容量 1 A @ 24 VDC
デジタル入力 1 入力、同じグランド、ただし電子からは電気的アイソレーション
  • +13~+30 V ステート“1”
  • -30~+3 V ステート“0”
  • Max.入力電流 : 8 mA
ボタン リセットボタン
電源
入力電圧 12/24/48/-48 VDC、冗長デュアル入力
動作電圧 9.6~60 VDC
入力電流 0.55 A @ 24 V
過電流保護 サポート
接続 2リムーバブル4コンタクトターミナルブロック
逆極性保護 サポート
メカニカル
筐体 メタル
IP保護等級 IP40
サイズ 20 × 135 × 111 mm
重量 438 g
設置 DINレールマウンティング
環境
動作温度 標準モデル: -10~60℃
ワイド温度モデル: -40~75℃
保管温度 -40~85℃
周囲相対湿度 5~95%(結露なきこと)
規格および認証
安全 UL 61010-2-201、EN 60950-1 (申請中)
EMC EN 61000-6-2/6-4
EMI CISPR 22、FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: 接触: 6 kV; 気中: 8 kV
IEC 61000-4-3 RS: 80 MHz~1 GHz: 20 V/m
IEC 61000-4-4 EFT: 電源: 2 kV;信号: 2 kV
IEC 61000-4-5 サージ: 電源: 2 kV;信号: 2 kV
IEC 61000-4-6 CS: 信号: 10 V
IEC 61000-4-8 PFMF: 300A/m、60 s
衝撃 IEC 60068-2-27
落下 IEC 60068-2-32
振動 IEC 60068-2-6
Note 最新の認証ステータスについてはMoxaのWebサイトをご覧ください
MTBF (mean time between failures)
時間 1,391,620時間
規格 Telcordia (Bellcore)、GB
保証
保証期間 5年
詳細 MOXA社 製品保証方針

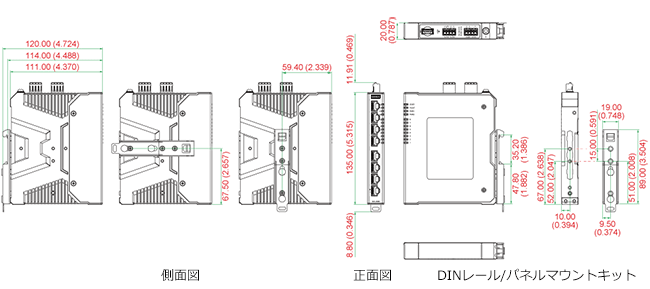

サイズ (単位=mm(inch))

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


SDS-3008 産業用スマートイーサネットスイッチ、8 10/100BaseT(X)ポート、動作温度範囲:-10~60℃ こちらよりお問い合わせください
SDS-3008-T 産業用スマートイーサネットスイッチ、8 10/100BaseT(X)ポート、動作温度範囲:-40~75℃

オプショナルアクセサリ

■ カテゴリ
EDS-SNMP OPC Server Pro SNMPデバイスをHMI/SCADAシステムに統合するためのOPC サーバ こちらよりお問い合わせください
■ DINレール電源
DR-4524 45W/2A DINレール24 VDC電源、ユニバーサル 85~264 VACまたは120-370 VDC入力、動作温度範囲:-10~50℃ こちらよりお問い合わせください
DR-75-24 75W/3.2A DINレール24 VDC電源、ユニバーサル 85~264 VACまたは120-370 VDC入力、動作温度範囲:-10~60℃
DR-120-24 120W/5A DINレール24 VDC電源、ユニバーサル 88~132 VACまたは176~264 VAC 入力スイッチ切換、または248-370 VDC、動作温度範囲:-10~60℃
MDR-60-24 60W/2.5A DINレール24 VDC電源、ユニバーサル 85~264 VACまたは120-370 VDC入力、動作温度範囲:-20~70℃
MDR-40-24 40W/1.7A DINレール24 VDC電源、ユニバーサル 85~264 VACまたは120-370 VDC入力、動作温度範囲:-20~70℃
■ 自動バックアップコンフィギュレータ
ABC-02-USB マネージドスイッチおよびワイヤレスAP/ブリッジ/クライアント用コンフィギュレーションバックアップおよび復元ツール こちらよりお問い合わせください
■ マウンティングキット
RK-4U 4U高さ19ラックマウントキット こちらよりお問い合わせください
■ ライアルソフトウェア
MXview コンバージドオートメーションネットワーク用産業用ネットワークマネージメントソフトウェア こちらよりお問い合わせください
