TCC-80

電源供給式RS-232C⇒RS-422/485コンバータ

シリアル・ポート電源供給式RS-232C⇒RS-422/485コンバータ

RS-232Cポートから電源が供給されるTCC-80は、RS-232CとRS-422/485間の完全な信号変換を提供します。TCC-80はRS-232Cの送受信回線と半二重の2線RS-485またはRS-232Cの送受信回線と全二重4線RS-422/485の平衡信号のいずれかの間でデータを変換します。また、TCC-80は15 KV ESDサージ保護機能を内蔵しているので、TCC-80の出力は広範囲にわたる過負荷電流に備えて防ぐことができます。さらに、TCC-80は回路がRS -232信号からデータ送信出力を感知すると、RS-485ドライバが自動的に有効になるRS-485自動データ検出コントロール機能をサポートしているので、RS-485信号の送信方向をコントロールするプログラミングは必要ありません。

  • シリアル・ポート電源または選択可能な外部電源をサポート
  • 2/4線式RS-485またはRS-422変換の選択が可能
  • サージ保護(15 KV ESD)機能をサポート

RS-232Cシリアル・ポート電源

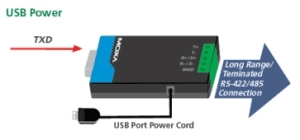

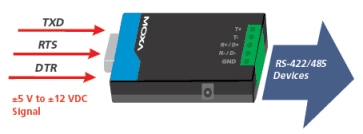

TCC-80のRS-232CポートはメスDB9ソケットのデザインが採用されているので、ホストPCに直接接続すれば、TxD、RTS、DTR回線から電力が供給されます。信号の強弱にかかわらず、TCC-80はこれらのデータ/ハンドシェーク回線を組み合わせて十分な電力を確保できます。ハンドシェーク回線を使用しないアプリケーションでは、USB電源コードか外部電源アダプタをDCジャックに接続すれば、5ないし12VDCの電力を供給できます。


オプションの外部電源

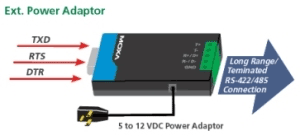

TCC-80のようなポート電源デバイスでは終端抵抗が必ず求められます。ケーブル長が100m以上の場合、大抵は終端抵抗が使用されます。TCC-80がシリアルポート電源を使用できない場合、データ信号の消費電流量にかかわらず、終端抵抗は電源から75mW以上の電力を消費します。言い換えれば、長距離RS-422/485転送、または終端抵抗が必要で、ハンドシェーク回線を使用できない場合は、外部 USB電源コードかDC電源を使用しなければなりません。



ポート電源の消費電力

RS-232Cポートから電源が供給されるTCC-80コンバータを接続する場合は、消費電力、RS-232Cケーブル長、RS-422/485の通信距離に注意してください。一般に、TCC-80自体は電源から50mW確保し、TxD、RTS、DTR回線が接続されている場合、ホストPCの標準COMポートは70から90mWの電源を供給できます。また、ホスト/デバイスからTCC-80への電源が失われないように、9600のボーレートで長さが15mを超えないRS-232Cケーブルを使用してください。最後に、残りの電源はRS-422/485信号の送信に使用されます。


  • シリアル・ポート電源または選択可能な外部電源をサポート
  • コンパクト・サイズ
  • 2/4線式RS-485またはRS-422変換の選択が可能
  • RS-485自動データ検出コントロールをサポート
  • 自動ボーレート検出
  • サージ保護(15 KV ESD)機能をサポート
  • 120Ω終端抵抗を内蔵
シリアル通信
RS-232 Sideコネクタ: DB9(ソケット)
信号: TxD, RxD, and GND
Loop back: RTS to CTS, DTR to DSR and DCD
RS-422/485 Sideコネクタ: Terminal Block
信号: TxD+, TxD-, RxD+ (Data+), RxD- (Data-), GND
モード: モード: 4-Wire RS-422, 4-Wire RS-485, 2-Wire RS-485 (Switch Setting)
RS-422/485
データ方向制御
Auto
ボーレート50 bps ~ 115.2 Kbps
サージプロテクション15 KV ESD
サージ保護15 KV ESD
環境
動作温度0 ~ 60℃
保管温度-20 ~ 75℃
動作湿度5 ~ 95% RH
電源
入力電圧Serial RS-232 Port: TxD, RTS, DTR; Ext Power Input (jack)
入力電圧5 ~ 12 VDC
消費電力10 mA @ 5 VDC
メカニカル
サイズ (W x D x H)42 x 80 x 22 mm
素材ABS + PC
重量50g ± 5g
保証
保証期間5年
詳細 Moxa社 製品保証方針
認定規格
TCC-80CE Class B, FCC Class B

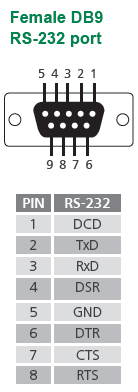

ピンアサイン

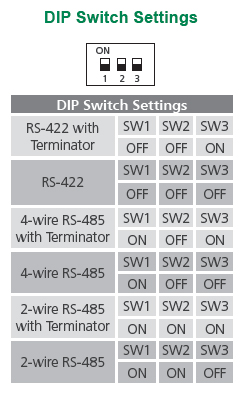

Pin Assignments DIP Switch Settings

Dimensions

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


TCC-80シリアル・ポート電源供給式
RS-232C-RS-422/485コンバータ
Amazonで買う

電源アダプタ

PWR-12125-USJP-S1 100 ~ 240VAC, 50/60Hz, PSE対応 Amazonで買う

【同梱品】

  • USBケーブル (CBL-USBAP-50)
  • ユーザーマニュアル
