TN-4516A-4GTXシリーズ

NEW

EN 50155 16ポート マネージドイーサネットスイッチ

ToughNet TN-4500Aシリーズ M12 マネージドイーサネットスイッチは、車両や沿線設備を含む、鉄道アプリケーション向けに設計されています。TNシリーズスイッチは、タイトで強固な接続を確保し、振動や衝撃といった環境障害に対して信頼性の高い動作を保証するために、M12コネクタと他の円形コネクタを使用しています。TN-4516A-4GTXシリーズイーサネットスイッチは、ファストイーサネットM12ポート×12と、ギガビットイーサネットポート×4を備え、24V~110VDCの幅広い電源入力範囲、-40~75℃のワイドな動作温度範囲をサポートしています。また、動作温度、電源入力電圧、サージ、ESD、振動をカバーするEN 50155の重要部分に対応しているので、さまざまな産業用アプリケーションに最適なスイッチです。

ホワイトペーパー:オートネゴシエーションを使用した車両編成間通信効率の向上

オートネゴシエーションを使用したインターコンシスト通信効率の向上
オートネゴシエーションを使用したインターコンシスト通信効率の向上

鉄道車両の構成は頻繁に再構成されているので、新しい車両間リンクと車両編成間リンクを「迅速かつ精度が高く」を確立することは、鉄道運行の全体的な運用効率を向上させるための重要な決定要因です。このため、オートネゴシエーションは劇的に時間を削減しますが、リング冗長トポロジまたはワイヤレスブリッジといった、より高度なネットワーク技術を使用するネットワーク上で実現する場合は複雑です。このホワイトペーパーでは、近代の鉄道ソリューションプロバイダが、Layer2(通信レベル) とLayer3(オペレーションレベル) の両方において、どのようにオートネゴシエーションを使用するかについて説明します。

カタログ:鉄道アプリケーションガイド

鉄道アプリケーションガイド
鉄道アプリケーションガイド

Moxaは、地下鉄、鉄道幹線、高速鉄道を含む車両アプリケーション、鉄道沿線、信号、踏切を含む世界中の数十にわたる主要な鉄道プロジェクトの成功に必要とする重要な通信、データ管理およびコンピューティングインフラストラクチャを提供しています。この鉄道カタログでは、いくつかの重要な鉄道アプリケーションのシナリオ、先進的なイノベーション技術の活用およびMoxaがいかに今日の鉄道産業の課題に対処できるかをご紹介します。

  • ユニバーサル24~110 VDC電源供給の絶縁型電源入力
  • EN 50155(*)の重要部分に準拠
  • -40~75℃動作温度範囲
  • Turbo Ring および Turbo Chain (回復時間 < 20ms@250スイッチ)、RSTP/STP および MSTPネットワーク冗長性

(*)EN 50155の鉄道関連部分のみに対応しているので、「重要部分に準拠」と表現しています。

技術
規格 IEEE 802.3af Power-over-Ethernet
IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)
IEEE 802.3x フロー制御
IEEE 802.1D-2004 スパニングツリープロトコル
IEEE 802.1w Rapid STP
IEEE 802.1s マルチプルスパニングツリープロトコル
IEEE 802.1Q VLAN Tagging
IEEE 802.1p Class of Service
IEEE 802.1X 認証
IEEE 802.3ad LACPによるポートトランク
プロトコル IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client,
DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP,
HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform,
LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client, TACACS+
MIBMIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB,
RSTP MIB, RMON MIB Group 1, 2, 3, 9
フロー制御IEEE802.3xフロー制御、バックプレッシャーフロー制御
スイッチ
プライオリティキュー4
利用可能なVLANの最大数64
VLAN ID範囲VID 1~4094
IGMPグループ256
インターフェース
ファストイーサネットフロントケーブリング M12コネクタ、10/100BaseT(X)オートネゴシエーションスピード、F/Hデュプレックスモード、オートMDI/MDI-X接続
ギガビットイーサネットフロントケーブリング M12X-codedコネクタ、10/100BaseT(X)オートネゴシエーションスピード、F/Hデュプレックスモード、オートMDI/MDI-X接続
コンソールポートM12 A-coding 5-pin(M)コネクタ
システムLED表示PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL
ポートLED表示10/100M (ファストイーサネットポート)
アラーム接点リレイ出力×2、1-M12 A-coding 5-pin(M)コネクタ、電流容量1A@30VDC
電源
入力電圧24~110VDC (16.8~137.5VDC)
入力電流最大 0.7A@24VDC
過電流保護
接続M23コネクタ
逆極性保護
メカニカル
筐体メタル、IP40保護等級 (不使用ポート用保護キャップ別売り)
サイズ229.8×132×122.3 mm
重さ2550 g
設置パネルマウントキット
環境
動作温度-40~75℃
保管温度-40~85℃
相対湿度5~95% (結露なきこと)
高度最高2000m
規格および認証
安全UL 508 (申請中)
EMIFCC Part 15 Subpart B Class A, EN 55022 Class A
EMS EN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) exceeds Level 3
EN 61000-4-4 (EFT) Level 3
EN 61000-4-5 (Surge) Level 3
EN 61000-4-6 (CS) Level 3
EN 61000-4-8
鉄道交通 (パネルマウンティング設置) EN 50155 (重要部分に準拠*)
*詳細についてはお問い合わせください。
衝撃IEC 61373
落下IEC 60068-2-32
振動IEC 61373
NoteMoxaのwebサイトで最新の認証ステータス情報をご覧ください
保証
保証期間5年
詳細MOXA社 製品保証方針

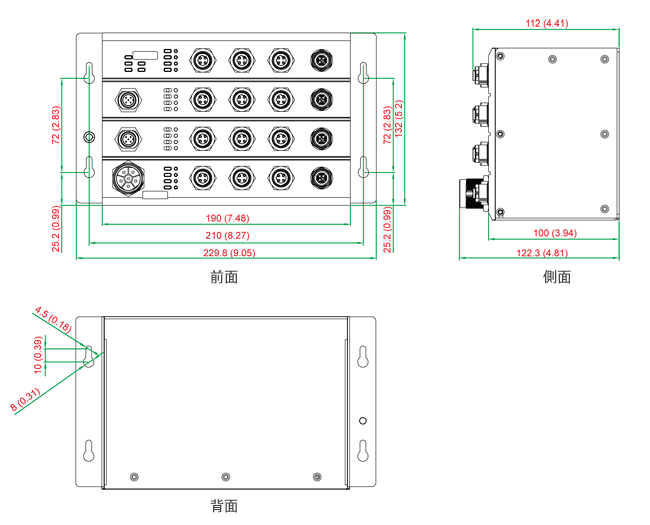

サイズ (単位 = mm)

詳細

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

TN-4516A-4GTX-WV-T マネージドイーサネットスイッチ
10/100BaseT(X)ポート×12、
10/100/1000BaseT(X)ポート×4、
M12コネクタ、デュアル冗長電源入力(24-110 VDC)、
動作温度-40~75℃
こちらより
お問い合わせ
ください
TN-4516A-4GTX-WV-CT-T マネージドイーサネットスイッチ
10/100BaseT(X)ポート×12、
10/100/1000BaseT(X)ポート×4、
M12コネクタ、デュアル冗長電源入力(24-110 VDC)、
動作温度-40~75℃、共形コーティングモデル
TN-4516A-4GTXBP-WV-T マネージドイーサネットスイッチ
10/100BaseT(X)ポート×12、
10/100/1000BaseT(X)ポート×4、
M12コネクタ、
バイパスリレイ機能サポート ギガビットポート×4、
デュアル冗長電源入力(24-110 VDC)、
動作温度-40~75℃
TN-4516A-4GTXBP-WV-CT-T マネージドイーサネットスイッチ
10/100BaseT(X)ポート×12、
10/100/1000BaseT(X)ポート×4、
M12コネクタ、
バイパスリレイ機能サポート ギガビットポート×4、
デュアル冗長電源入力(24-110 VDC)、
動作温度-40~75℃動作温度、
共形コーティングモデル

オプショナルアクセサリ

電源コード
CBL-M12(FF5P)/
Open-100 IP67
1m Aコード M12→5ピン電源ケーブル、5ピン(F)M12 コネクタ、IP67保護等級 こちらより
お問い合わせ
ください
CBL-M23(FF6P)/
Open-BK-100 IP67
M23電源コード
接続ケーブル
CBL-M12D(MM4P)/
RJ45-100 IP67
1m Dコード M12→RJ45 Cat-5C UTPイーサネットケーブル、4ピン(M)M12コネクタ、IP67保護等級 こちらより
お問い合わせ
ください
キャップ
A-CAP-M12F-M M12(F)コネクタ用メタルキャップ こちらより
お問い合わせ
ください
A-CAP-M12M-M M12(M)コネクタ用メタルキャップ
コネクタ
M12D-4P-IP68 フィールドインストレーションDコード スクリューイーサネットコネクタ、4ピン(M)M12コネクタ、IP68保護等級 こちらより
お問い合わせ
ください
M12A-5P-IP68 フィールドインストレーションAコード スクリュー電源コネクタ、5ピン(F)M12コネクタ、IP68保護等級
