TN-5816A/5818Aシリーズ

EN 50155 16/16+2GポートLayer 3 ギガビットマネージドイーサネットスイッチ

EN 50155 16/16+2GポートLayer 3 ギガビットマネージドイーサネットスイッチ

ToughNet TN-5816A/5818Aスイッチは、ネットワークを介してアプリケーションの展開を促進するLayer 3ルーティング機能をサポートするハイパフォーマンスのLayer 3イーサネットスイッチです。M12および他のサーキュラーコネクタを使用するTN-5816A/5818Aスイッチは、振動と衝撃といった厳しい鉄道環境において信頼性のある接続を保証します。

4/36/48/72/96/110 VDCの幅広い電源入力範囲を提供するだけでなく、TN-5816A/5818Aシリーズのデュアルのアイソレートされた電源入力の提供により通信システムの信頼性向上およびケーブル配線/配線コストを削減することが可能となります。さらに、TN-5818Aスイッチは、最大16ファストイーサネットM12ポートと4バイパスリレイポート、およびバイパスリレイ機能を備えた2ギガビットイーサネットポートを提供します。-40~75℃の動作温度範囲およびIP54保護等級の防水エンクロージャは、過酷な環境での展開を可能にします。TN-5816A/5818Aシリーズイーサネットスイッチは、動作温度、電源入力電圧、サージ、ESD(静電気)およびや振動を網羅するEN 50155の重要なセクションに準拠しているので様々な産業用アプリケーションにスイッチに最適です。

  • Layer 3スイッチングの機能性により大規模ネットワークを階層的なサブネットに分割しまた、データと情報がネットワークを介して通信が可能
  • 先進的なEN 50155準拠Layer 3鉄道車両アプリケーションのための産業用イーサネットスイッチ
  • 異なる方針によるIPアドレス割当てのためのDHCP Option 82
  • Turbo Ring、Turbo Chain、RSTP/STP、MSTPネットワーク冗長性
  • IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
  • ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
  • EtherNet/IPおよびModbus/TCP産業イーサネットプロトコルサポート
  • QoS(IEEE 802.1p/1QおよびTOS/DiffServ)によるデターミニズムの向上
  • IEEE 802.3ad、LACPによる最適な帯域幅の使用
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
  • SNMPv1/v2c/v3による異なるレベルのネットワーク管理
  • RMONによる効率的なネットワーク監視および率先的な能力
  • 予期せぬネットワークステータスを予防する帯域幅管理
  • 認証を受けたMACアドレスだけがアクセスできるロックポート
  • オンラインデバッキングのためのポートミラーリング
  • e-mail、リレイ出力を通した障害の自動警報
  • ラインスワップファーストリカバリ
  • ネットワーク管理ソフトウェアにおいてLLDPによるトポロジ自動の検出
  • webブラウザ、Telnet/シリアルコンソールおよびWindowsユーティリティによる設定
  • パネルマウントまたはDINレールマウント設置機能
  • ネットワークループを防ぐループ保護
テクノロジ
規格 IEEE 802.3:10BaseT
IEEE 802.3u:100BaseT(X)
IEEE 802.3ab:1000BaseT(X)
IEEE 802.3x:フロー制御
IEEE 802.1D-2004:Spanning Tree Protocol
IEEE 802.1w:Rapid STP
IEEE 802.1s:Multiple Spanning Tree Protocol
IEEE 802.1Q:VLANタギング
IEEE 802.1p:Class of Service
IEEE 802.1X:認証
IEEE 802.3ad:LACPポートトランク機能
プロトコル IGMPv1/v2、GMRP、GVRP、SNMPv1/v2C/v3、DHCP Server/ Client、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telent、SSH、Syslog、SNMP Inform、LLDP、IEEE 1588 PTP v2、NTP Server/Client、EtherNet/IP、Modbus/TCP
Layer 3スイッチング スタティックルーティング、RIP V1/V2、OSPF、VRRPルーティングリダンダンシ
MIB MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9
フロー制御 IEEE 802.3xフロー制御、バックプレッシャフロー制御
スイッチプロパティ
プライオリティキュー 4
VLAN利用数(最大) 64
VLAN IDレンジ VID 1 ~ 4094
IGMPグループ 256
インターフェース
ファストイーサネット フロントケーブル、M12 D-coded 4ピン(F)コネクタ、10/100BaseT(X)オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-Xコネクション
ギガビットイーサネット ダウンケーブリング、M12 X-coded 8ピン(F)コネクタ、10/100/1000BaseT(X)オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-Xコネクション、バイパスリレイ機能
コンソールポート M12 Aコーディング 5ピン(M)コネクタ
システムLED表示 PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL
ポートLED表示 10/100M (ファストイーサネットポート)、10/100/1000M (ギガビットイーサネットポート)
アラームコンタクト 2 リレイ出力 1 M12 Aコーディング 5ピン(M)コネクタ、電流容量 1A @ 30 VDC
電源
デュアル入力電圧 WV:24~110 VDC (16.8 ~ 137.5 VDC)
入力電流 TN-5816Aシリーズ:TBD
TN-5818Aシリーズ:TBD
過電流保護
接続 M23コネクタ
逆極性保護
メカニカル
ハウジング メタル、IP54保護等級 (未使用のポート用保護キャップ装着オプション)
サイズ TN-5816Aシリーズ: 250 x 175.8 x 115 mm
TN-5818Aシリーズ: 250 x 181.4 x 115 mm
重さ TN-5816Aシリーズ: TBD
TN-5818Aシリーズ: TBD
設置 パネルマウント、DINレールマウント(オプションキット:DK-DC50131)
環境
動作温度 -40 ~ 75℃
保管温度 -40 ~ 85℃
相対湿度 5 ~ 95% (結露なきこと)
高度 最大2000m
規格および認証
安全 UL 508(申請中)
EMI FCC Part 15 Subpart B Class A、N 55022 Class A
EMS EN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) Level 4
EN 61000-4-4 (EFT) Level 3
EN 61000-4-5 (サージ) Level 3
EN 61000-4-6 (CS) Level 3
EN 61000-4-8
鉄道輸送 (パネルマウンッティング設置用)
EN 50155、EN 50121-4
衝撃 IEC 61373
落下 IEC 60068-2-32
振動 IEC 61373
保証
保証期間 5年
詳細 MOXA社 製品保証方針

サイズ (単位=mm(inch))

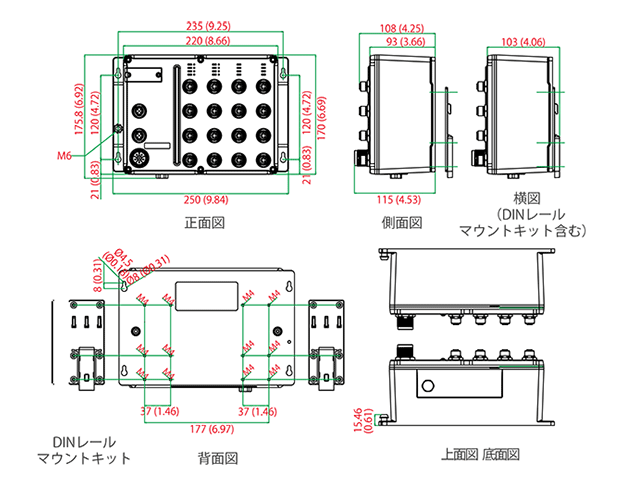

TN-5816A シリーズ

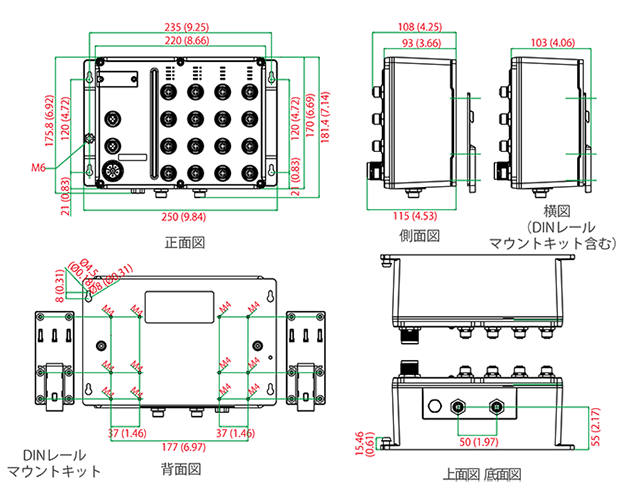

TN-5818A シリーズ

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


TN-5816A-WV-T EN 50155 16/16ポートLayer 3 ギガビットマネージドイーサネットスイッチ こちらよりお問い合わせください
TN-5816A-WV-CT-T EN 50155 16/16ポート Layer 3 ギガビットマネージドイーサネットスイッチコンフォーマルコーティング
TN-5818A-2GTXBP-WV-T EN 50155 16/16+2GポートLayer 3 ギガビットマネージドイーサネットスイッチギガビットイーサネットカッパーポート、バイパスリレイ付
TN-5818A-2GTXBP-WV-CT-T EN 50155 16/16+2GポートLayer 3 ギガビットマネージドイーサネットスイッチギガビットイーサネットカッパーポート、バイパスリレイ付、コンフォーマルコーティング
【 定義 】
  1. GTXBP:ギガビットイーサネットカッパーポート、バイパスリレイ付
  2. WV:ワイド電圧
  3. CT:コンフォーマルコーティング

オプショナルアクセサリ(別売り)

MXview Moxa産業用ネットワークマネージメントソフトウェア50、100、250、500、1000または2000ノード こちらよりお問い合わせください
EDS-SNMP OPC Server すべてのSNMPデバイスで動作するOPC Serverソフトウェア
ABC-01-M12 TNシリーズマネージドイーサネットスイッチ用設定バックアップおよび復元ツール、0~60℃動作温度
