ED3331シリーズ
- この製品は販売を終了いたしました。
既存の同軸ケーブルを使用可能な産業用10/100BASE-TX イーサネットエクステンダ
- メーカ
- EtherWAN
- 商品コード
- ED3331シリーズ
- ダウンロード
既存の同軸ケーブルを使用可能な産業用10/100BASE-TX イーサネットエクステンダ

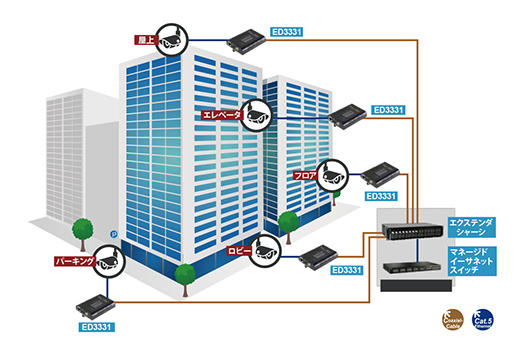

イーサネットエクステンダ『ED3331シリーズ』は、100mのイーサネット制限距離を越えて使用することが求められるアプリケーションで既存のインフラを活用/既存の同軸ケーブルを介してIPネットワークを延長することを可能にします。既存のコントロールまたは監視システムを新しいIPベースのシステムにアップグレードする必要がある時、すでに敷設されているアナログ監視カメラの古い同軸ケーブルを使用したインフラがある場合、特に、膨大な経費の投入を含む複雑なタスクとなってしまいます。
『ED3331シリーズ』は、新しいケーブルを使ったインフラを構築するために発生する高価な費用を最小限に抑え、既存の同軸ケーブルを廃棄することなく使用し、イーサネットコネクションと延長機能を実現することが可能です。ED3331シリーズは、産業環境を克服するために-10～60℃の幅広い動作温度範囲を提供する産業グレードの仕様で設計されています。VDSL技術を取り入れたED3331のBNCエクステンダポートは、75Mbpsのレート200mまたは1Mbpsで2,600mの長距離伝送が可能です。フロントパネルには、5スピードLEDインジケータを搭載しているので、通信速度を容易に監視することができます。
- ・UL508認証
- UL508の安全認証を取得した産業用通信アプリケーションのための設計
- ・伝送スピードのLED表示
- 10スピードLEDインジケータをサポート
- ・産業用オペレーション温度範囲
- 幅広い動作温度範囲に対応する設計により屋外キャビネットの設置が可能
- ・オプショナルシャーシシステム
- ウォールマウンティングまたは電源の冗長性を備え容易なグループ設定を可能にするEtherWANのEMC1600 19インチラックマウントシャーシシステムに収納が可能
| テクノロジ | |||||||||||||||||||||||
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3x 全2重およびフロー制御 |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| プロセッシングタイプ | 半2重バックプレッシャおよびIEEE802.3x全2重およびフロー制御 オートネゴシエーション オートMDI/MDIX |
||||||||||||||||||||||
| 電源 | |||||||||||||||||||||||
| 入力電圧 | 12VDC | ||||||||||||||||||||||
| 消費電力 | 5.76W Max. 0.48A @ 12VDC | ||||||||||||||||||||||
| 保護 | 過電流保護 逆極性保護 |
||||||||||||||||||||||
| メカニカル | |||||||||||||||||||||||
| ケース | アルミケース | ||||||||||||||||||||||
| サイズ | 80.3mm (W) x 109.2mm (D) x 23.8mm (H) | ||||||||||||||||||||||
| 重量 | 150g | ||||||||||||||||||||||
| 設定 | DINレール (トップハットタイプ35mm)マウンティング ウォールマウンティング EMC1600シャーシ使用 |
||||||||||||||||||||||
| インターフェース | |||||||||||||||||||||||
| イーサネットポート | ポート：1 RJ-45ポート スピード：10/100Mbps 距離：100m |
||||||||||||||||||||||
| ケーブル |
|
||||||||||||||||||||||
| イーサネットエクステンダポート | ポート：1 75Ω BNCポート(Fタイプコネクタ) スピード：1/5/10/20/30/40/50/60/70/75Mbps 距離：2,600m ケーブル：同軸ケーブル (5C2V/RG6(=RG6/U)) |
||||||||||||||||||||||
| DIPスイッチ | 1 DIPスイッチローカル (CO)またはリモート (CPE) | ||||||||||||||||||||||
| LED インジケータ | ユニット：電源ステータス(電源) ポート10/100TX：Link/アクティビティ、全2重 ライン：エラー、Link、ローカル、リモート |
||||||||||||||||||||||
| スピード/距離リファレンス |
* Note: すべてのスピード選択は、DSL上で対称（Symmetrical）およびイーサネット上で全二重 |
||||||||||||||||||||||
| 環境 | |||||||||||||||||||||||
| 動作温度 | -10～60℃ | ||||||||||||||||||||||
| 保管温度 | -20～70℃ | ||||||||||||||||||||||
| 相対湿度 | 5～95% (結露なきこと) | ||||||||||||||||||||||
| 認証 | |||||||||||||||||||||||
| ISO | ISO9001認定工場で製造 | ||||||||||||||||||||||
| 安全 | UL508 | ||||||||||||||||||||||
| EMI | FCC Part 15B、Class A VCCI、Class A EN61000-6-3 EN55022 EN61000-3-3 |
||||||||||||||||||||||
| EMS |
EN61000-6-2
|
||||||||||||||||||||||
| 環境テスト | IEC60068-2-6 Fc (振動耐性) IEC60068-2-27 Ea (衝撃) FED STD 101C Method 5007.1 (自由落下w/パッケージ) |
||||||||||||||||||||||

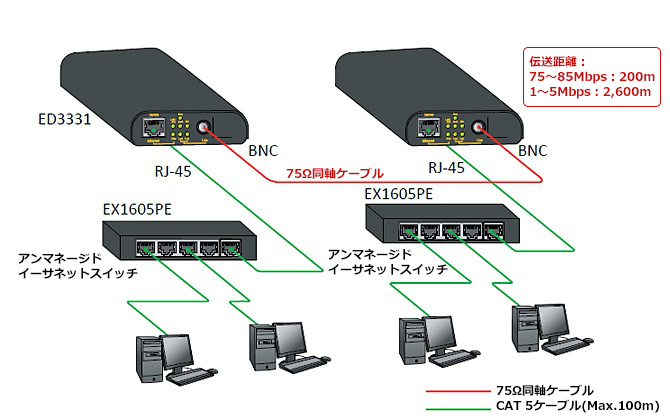

接続例

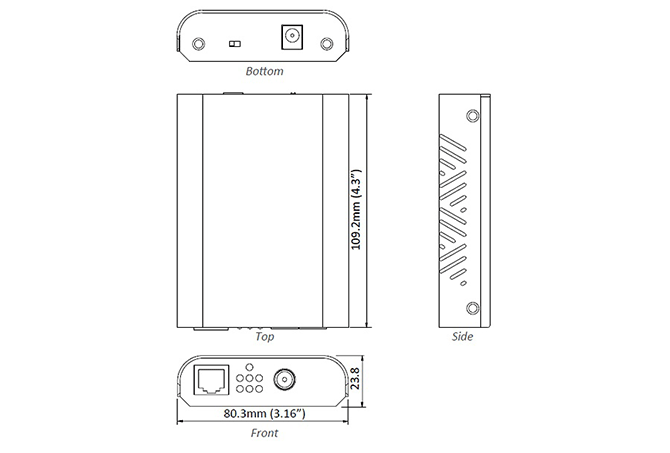

サイズ (単位=mm（inch）)
オーダー方法
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
| ED3331-00 | 既存の同軸ケーブル使用可能 産業用 10/100BASE-TXイーサネットエクステンダ |
|
|---|
外付電源アダプタ
| A | オーストラリア用外付電源アダプタ | こちらよりお問い合わせください |
|---|---|---|
| E | ヨーロッパ用外付電源アダプタ | |
| J | 日本用外付電源アダプタ | |
| K | 英国用外付電源アダプタ | |
| U | USA用外付電源アダプタ | |
| 3C | 中国用外付電源アダプタ |
