NPort 5410

4ポート RS-232C シリアルデバイス・サーバ

4ポートのRS-232Cシリアルデバイスがインターネットに接続可能

NPort®5400シリーズは、イーサネット接続用に便利かつ透過的方法を提供して、既存のハードウェアへの投資を無駄にすることなく、将来のネットワーク拡張も確実に行えるようにしています。また、簡単な構成タスクを実行するだけで、既存のシリアルデバイスをネットワーク接続できるようになります。それだけでなく、シリアルインターフェイスとイーサネットインターフェイス間でデータを透過的に双方向転送します。従って、NPort®5400 デバイスサーバを使うことによって、シリアルデバイスの集中管理と管理ホストの分散を同時に行うことが可能です。

4つの独立したシリアルポートを異なるオペレーションモードで設定可能

NPort®5400 デバイスサーバは、異なるモードを異なるシリアルポートに対して使用できるため、多目的オペレーションが可能です。NPort®5400シリーズ製品は、TCP/IPネットワークを通してリモートデータのポーリング、イベント処理、データのマルチキャスティング用に異なるデバイスを接続するにはうってつけです。例えば、ドライバモードに対してはポート1を、TCPサーバモードに対してはポート2を、TCPクライアントモードに対してはポート3と4を構成できます。

インストールが簡単な、ユーザーフレンドリなLCDパネル

NPort 5400シリーズ製品には、データの入力、設定、動作モードの選択用の4つのボタンを備えたLCDパネルが内蔵されています。LCDパネルには、サーバ名、シリアル番号、およびIPアドレスが表示されます。LCDパネルとボタンを使用すると、IPアドレス、ネットマスク、ゲートウェイなどのパラメータの入力や変更に使用できます。(LCDパネルは、ワイド温度モデルでは使用できません。)

  • 10/100Mbpsイーサネットの自動検出
  • RS-232C/422/485をサポートする4つのシリアルポート
  • TCPサーバ、TCPクライアント、UDP、リアル COMモードサポート
  • 設定用 Telnet/Web/Windowsユーティリティサポート
  • 2 kV サージ保護 (NPort 5430I/5450I/5450I-T)
  • ネットワーク管理用のSNMP MIB-IIサポート
  • -40~75℃の動作温度範囲 (Tモデル)
LAN
ポート数1
スピード10/100Mbps, オートMDI/MDIX
コネクタ8ピン RJ45
磁気アイソレーション保護内蔵 1.5KV
シリアルインターフェイス
ポート数4
シリアル規格 NPort 5410:RS-232C
NPort 5430/5430I:RS-422/485 (ソフトウェア選択可能)
NPort 5450/5450I/5450-T/5450I-T:RS-232C/422/485 (ソフトウェア選択可能)
コネクタ NPort 5410/5450/5450I/5450-T/5450I-T:DB9 オス
NPort 5430/5430I:ターミナルブロック
シリアルライン保護2 kV アイソレーション保護 (NPort 5430I/5450I/5450I-T)
RS-485データ方向制御ADDC® (自動データ方向制御)
RS-485用プルハイ/ロー抵抗1 kΩ, 150 kΩ
RS-485用ターミネータ120 Ω
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティなし、偶数、奇数、スペース、マーク
フローコントロールRTS/CTS および DSR/DTR (RS-232Cのみ), XON/XOFF
速度50bps ~ 921.6Kbps
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-4線Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線Data+, Data-, GND
ソフトウェア機能
プロトコルICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP
設定オプションWebコンソール, Telnetコンソール, Windowsユーティリティ
Windows Real COMドライバWindows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTYドライバSCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTYドライバLinux 2.4.x, 2.6.x, 3.x
プッシュボタン付ミニスクリーン (標準温度モデル用)
LCDパネルケース上にLCD(Liquid Crystal Display)あり
ボタン4個
メカニカル
ケースメタル
重さ740g
サイズ 158 × 103 × 33mm (取付金具なし)
181 × 103 × 33 mm (取付金具付)
環境
動作温度 標準モデル:0 ~ 55℃
ワイド温度モデル:-40 ~ 75℃
保管温度-40 ~ 75℃
動作湿度5 ~ 95% RH (結露なきこと)
電源
入力電圧12 ~ 48VDC
消費電力 NPort 5410:350 mA @ 12 VDC
NPort 5430:320 mA @ 12 VDC
NPort 5430I:530 mA @ 12 VDC
NPort 5450/5450-T:350 mA @ 12 VDC
NPort 5450I/5450I-T:554 mA @ 12 VDC
規格と認証
安全UL 60950-1
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
海上DNV (標準温度モデルのみ)
医療EN 60601-1-2 Class B, EN 55011 (NPort 5410/5450/5450I のみ)
信頼性
アラートツールビルトインブザー、RTC (リアルタイムクロック)
自動リブートトリガビルトインWDT (ウオッチドッグタイマ)
平均故障間隔 (MTBF)
時間 NPort 5410:310,331 時間
NPort 5430/5430I:265,650 時間
NPort 5450/5450I:206,903 時間
規格Telcordia (Bellcore) Standard TR/SR
保証
保証期間5年
詳細Moxa社 製品保証方針

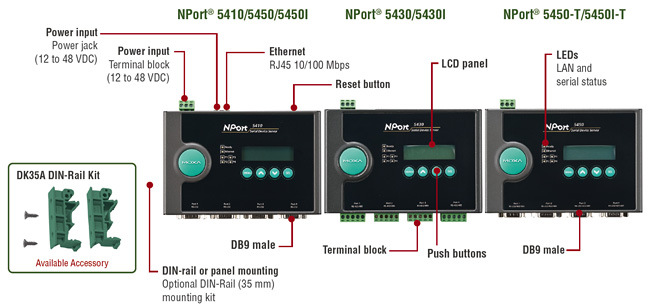

外観

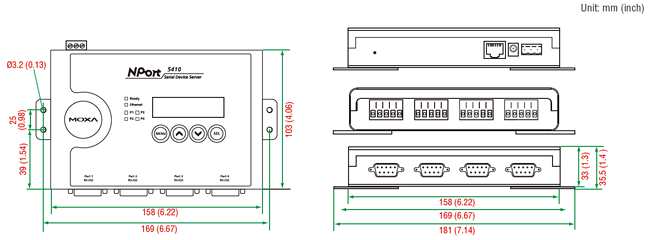

サイズ (単位=mm(inch))

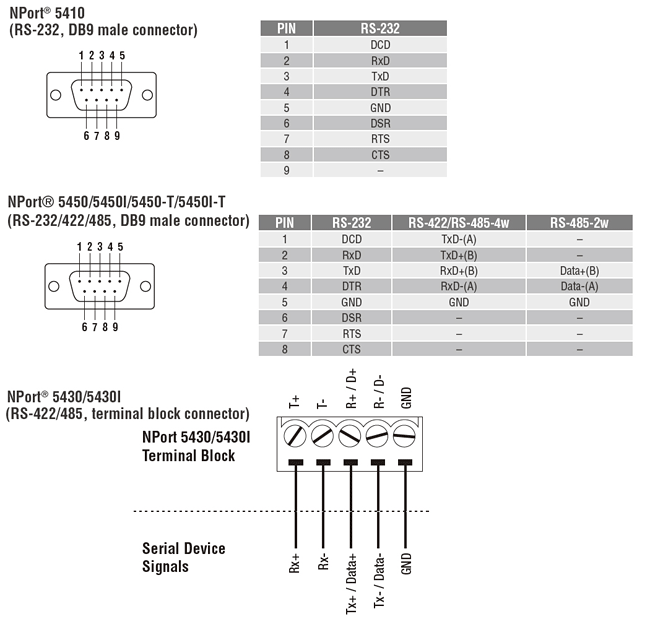

ピンアサインメント

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

NPort 54104ポート RS-232C シリアルデバイスサーバ こちらよりお問い合わせください
NPort 54304ポート RS-422/485 デバイスサーバ
NPort 5430I4ポート RS-422/485 デバイスサーバ, 2 kV アイソレーション保護
NPort 54504ポート RS-232C/RS-422/485 デバイスサーバ
NPort 5450I4ポート RS-232C/RS-422/485 デバイスサーバ, 2 kV アイソレーション保護

電源アダプタ

PWR-12125-USJP-S1 100 ~ 240VAC, 50/60Hz, PSE対応

DINレール電源

DR-4524 45W/2A DINレール 24VDC電源, 85 ~ 264VAC入力
DR-75-24 75W/3.2A DINレール 24VDC電源, 85 ~ 264VAC入力
DR-120-24 120W/5A DINレール 24VDC電源, 88 ~ 132VAC/176 ~ 264VAC入力スイッチ切換
DR-75-48 75W/1.6A DINレール 48VDC電源, 85 ~ 264VAC入力
DR-120-48 120W/2.5A DINレール 48VDC電源, 88 ~ 132VAC/176 ~ 264VAC入力スイッチ切換
MDR-40-24 40W/1.7A DINレール 24VDC電源、ユニバーサル 85 ~ 264VAC入力、-20 ~ 70℃
MDR-60-24 60W/2.5A DINレール 24VDC電源、ユニバーサル 85 ~ 264VAC入力、-20 ~ 70℃

マウントキット

DK-35A DINレールマウントキット(35mm)
