シリアル・ポート電源供給 RS-232C⇔ファイバ・コンバータ
TCF-142シリーズシリアル⇔ファイバーコンバータには、複数の回路が搭載されており、RS-232CまたはRS-422/485シリアルインターフェースをマルチモードまたはシングルモードの光ファイバに変換することができます。TCF-142は5km(TCF-142-Mマルチモードファイバ)まで、または40km(TCF-142-Sシングルモードファイバ)の長距離にシリアル信号を延長することができます。
ファイバ通信は通信距離を延長するだけでなく、以下のような多くの点で利点があります。
ほとんどの同種の製品は、ケース内部に終端抵抗を設定するためのジャンパーピンが配置されており、抵抗値や無効化のためにケースを開けなければなりません。Moxaはこの問題を解決するために、TCF-142の終端抵抗をケース外側のDIPスイッチで簡単に設定できるようにしました。
一台のシリアルデバイスがファイバーリングに接続されている複数のデバイスと通信を行う際には、TCF-142のDIPスイッチ“SW4”を ONにして“Ring Mode”に設定してください。それぞれのTCF-142のTxポートを隣接ユニットのRxポートに接続しリング構造を形成します。送出された信号は送信元のユニットが再び受け取るまでリング内を回り、その後ブロックされます。ユーザはファイバーリングの総距離が100km以内で構成する必要があります。
※TCF-142-M v2.1およびTCF-142-S v2.3以降のモデルでリングモードをサポートします。
TCF-142は、ハードウェアによりシリアル信号の伝送速度を自動検出します。このため、デバイスの伝送速度が変わっても信号は問題なくコンバータを通して伝送されますので大変便利な機能です。
シリアル通信 | |
コネクタタイプ | ターミナルブロック |
---|---|
RS-232C 信号 | TxD, RxD, GND |
RS-422 信号 | TxD+/-, RxD+/-, GND |
4線式 RS-485 信号 | TxD+/-, RxD+/-, GND |
2線式 RS-485 信号 | Data+, Data-, GND |
ボーレート | 300bps ~ 921.6Kbps |
サージプロテクション | 15KV ESD |
ファイバー通信 | |
コネクタタイプ | ST |
距離 | TCF-142-S : 40km(シングルモード) TCF-142-M : 5km(マルチモード) |
サポートケーブル | TCF-142-S : 8.3/125, 8.7/125, 9/125, または 10/125μmm TCF-142-M : 50/125, 62.5/125または100/140μm |
波長 | TCF-142-S : 1310nm TCF-142-M : 850nm |
TX出力 | TCF-142-S : -5dBm以上 TCF-142-M : -5dBm以上 |
Rx感度 | TCF-142-S : -25dBm TCF-142-M : -20dBm |
ポイント・トゥ・ポイント送信 | 半二重または全2重 |
リング送信 | 半二重 |
環境 | |
動作温度 | 標準温度モデル : 0 ~ 60℃ ワイド温度モデル : -40 ~ 75℃(-Tモデル) |
保管温度 | -40 ~ 85℃ |
動作湿度 | 5 ~ 95% RH |
電源 | |
入力電圧 | 12 ~ 48VDC |
電源ライン保護 | 2KV バースト (EFT), EN61000-4-4 2KV サージ, EN61000-4-5 |
リバース電源保護 | ポジティブ/ネガティブ逆配線保護 |
過電流保護 | 1.1A(2信号の短絡) |
消費電力 | 140mA @12VDC |
メカニカル | |

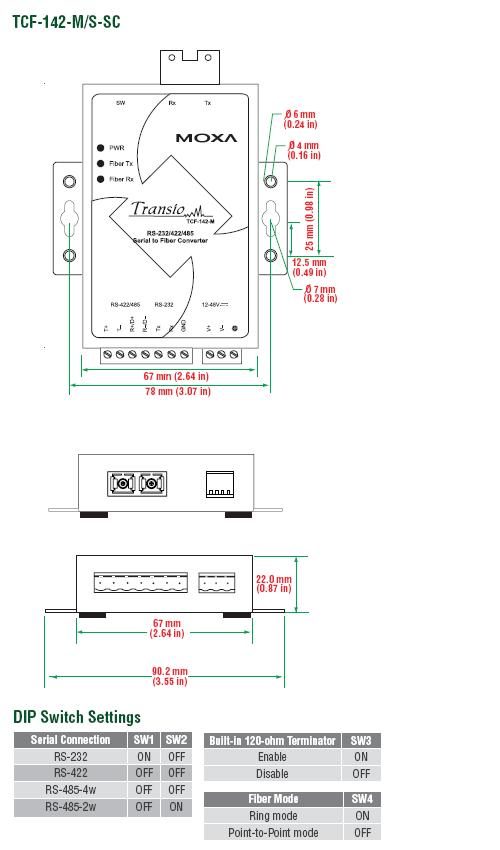

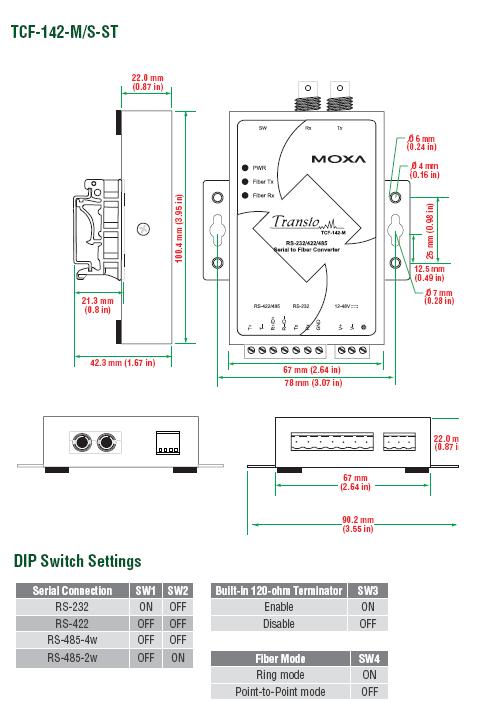

サイズ(W×D×H) | 67×100×22mm (取付金具を含まず) 90×100×22mm (取付金具も含む) |
材質 | アルミニウム (1mm) |
総重量 | 140g |
認定規格 | |
UL/CUL | UL60950-1 |
TÜV | EN60950-1 |
FCC | Part 15 sub Class B |
EMI | EN55022 1998, Class B |
EMS | EN61000-4-2 (ESD), Criteria A, Level 2 EN61000-4-3 (RS), Criteria A, Level 2 EN61000-4-4 (EFT), Criteria A, Level 2 EN61000-4-5 (Surge), Criteria A, Level 3 EN61000-4-6 (CS), Criteria A, Level 2 EN61000-4-11 (DIPS), Criteria A, Level 2 |
落下 | IEC 60068-2-32 |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
