MGate 5135

1/4ポート Modbus RTU/ASCII/TCP-to-EtherNet/IPゲートウェイ

主な製品特長

  • ModbusとEtherNet/IP間のプロトコル変換が可能
  • EtherNet/IPアダプタをサポート
  • Modbus RTU/ASCII/TCPクライアントをサポート
  • Ethernetカスケード接続とデュアルサブネットで柔軟な導入が可能
  • トラブルシューティングを容易にする組込みのアクセス量監視/診断情報
  • Webベースのコンソールによる簡単なデバイス設定
  • microSDカードによる設定のバックアップ/複製
  • デュアルリダンダントDC電源入力およびリレー出力1系統をサポート
  • -40~75℃の幅広い動作温度モデルを用意
  • 2kV絶縁保護付きシリアルポート
  • IEC 62443-4-2に準拠して開発され、Secure Bootを搭載

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

MGate 5135/5435ゲートウェイは、Modbus RTU/ASCII/TCPおよびEtherNet/IPネットワーク通信用の1ポート/4ポートの産業用イーサネットゲートウェイです。既存のModbusデバイスをEtherNet/IPネットワークに統合するには、MGate 5135/5435ゲートウェイをModbusクライアントとして使用し、データの収集とEtherNet/IPホストとのデータ交換を行います。すべてのモデルは頑丈でコンパクトなメタル筐体で保護されており、DINレールマウントが可能で、内蔵のシリアルアイソレーションを提供します。堅牢なデザインは、ファクトリオートメーション、電力、石油、ガス、上下水道、その他のプロセスオートメーション産業などの産業用アプリケーションに適しています。

簡単な設定

MGate 5135/5435ゲートウェイはWebコンソールを備えており、余分なユーティリティをインストールすることなく、簡単に設定を行うことができます。また、通信をHTTPSで暗号化することで、より高いネットワークセキュリティを確保します。ほとんどのデータ収集アプリケーションにおいて、Modbusコマンドによるデバイスの設定は時間がかかり、コストを増加させる可能性があります。MGate 5135/5435ゲートウェイは、CSVファイルによるオフライン・設定を提供し、Modbusの設定を迅速に完了させることができます。また、MGateゲートウェイは、RS-485 2線式のプルハイ/ローと終端抵抗の設定をソフトウェアで設定できるため、作業やシャーシを開ける必要性を減らすことができます。

簡単なトラブルシューティング

MGate 5135/5435ゲートウェイは、LEDインジケータ、プロトコル診断、アクセス量・モニタ、タグ・ビューなど、トラブルシューティングの時間とコストを削減するためのさまざまなメンテナンス機能を提供します。これらのツールは、特に設置の段階で、問題の根本原因を簡単に特定するために、データの取得とチェックを支援します。また、MGateゲートウェイには、ステータス監視機能とフォールトプロテクション機能が搭載されています。ステータス・モニタリング機能は、Modbusデバイスが切断されたり、応答がない場合にPLC/DC/SCADAシステムに通知します。この場合、プロセスのPLC/DCは各エンドデバイスの状態を取得し、オペレータに通知するためのアラームを発します。障害保護機能は、ホストが切断されたときにユーザによって事前に定義されたアクションを実行し、エンドデバイスが長時間オフラインになることを防ぎます。

イーサネットインターフェース
10/100BaseT(X)ポート (RJ45コネクタ)2
オートMDI/MDI-X接続
磁気絶縁保護1.5 kV (内蔵)
イーサネットソフトウェア機能
産業用プロトコルModbus TCPクライアント, EtherNet/IPアダプタ
設定オプションWebコンソール (HTTPS), デバイス検索ユーティリティ (DSU)
管理機能ARP, DHCPクライアント, DNS, HTTP, HTTPS, SMTP, SNMPトラップ, SNMPv1/v2c/v3, TCP/IP, UDP
MIBRFC1213, RFC1317
タイムマネジメントNTPクライアント
セキュリティ機能
認証機能ローカルデータベース
暗号化HTTPS, AES-128, AES-256, SHA-256
セキュリティプロトコルSNMPv3
SNMPv2cトラップ
HTTPS (TLS 1.3)
シリアルインターフェース
ポート数MGate 5135/5135-T:1ポート
MGate 5435/5435-T:4ポート
コネクタDB9オス
シリアル規格RS-232C/422/485
ボーレート300 bps ~ 921.6 kbps
データビット数7, 8
パリティなし, 偶数, 奇数, スペース, マーク
ストップビット1, 2
フロー制御RTSトグル (RS-232Cのみ), RTS/CTS
RS-485データ方向制御ADDC (自動データ方向制御)
RS-485用プルハイ/プルロー抵抗1キロΩ, 150キロΩ
ソフトウェアで設定可能
RS-485用ターミネータ120Ω
ソフトウェアで設定可能
絶縁2 kV (内蔵)
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-2wData+, Data-, GND
RS-485-4wTx+, Tx-, Rx+, Rx-, GND
シリアルソフトウェア機能
産業用プロトコルModbus RTU/ASCIIクライアント
Modbus RTU/ASCII
モードクライアント
対応機能1, 2, 3, 4, 5, 6, 15, 16, 23
最大サーバ接続台数31
最大コマンド数128個/シリアルポート
Modbus TCP
モードクライアント
対応機能1, 2, 3, 4, 5, 6, 15, 16, 23
最大サーバ接続数32
最大コマンド数128
総出力データサイズMGate 5135:2048バイト
MGate 5135-T:2048バイト
MGate 5435:4000バイト
MGate 5435-T:4000バイト
総入力データサイズMGate 5135:2048バイト
MGate 5135-T:2048バイト
MGate 5435:4000バイト
MGate 5435-T:4000バイト
EtherNet/IP
モードアダプタ
対応するCIPオブジェクトアイデンティティ, メッセージルータ, アセンブリ, コネクションマネージャ, TCP/IPインターフェース, イーサネットリンク, ポート
最大スキャナ接続数MGate 5135/5135-T:4 (読み取り/書き込み)
MGate 5435/5435-T:8 (読み取り/書き込み)
入力データサイズMGate 5135:496 バイト/コネクション (合計:1984 バイト) バイト
MGate 5135-T:496 バイト/コネクション (合計:1984 バイト) バイト
MGate 5435:496 バイト/コネクション (合計:3968 バイト) バイト
MGate 5435-T:496 バイト/コネクション (合計:3968 バイト) バイト
出力データサイズMGate 5135:496 バイト/コネクション (合計:1984 バイト) バイト
MGate 5135-T:496 バイト/コネクション (合計:1984 バイト) バイト
MGate 5435:496 バイト/コネクション (合計:3968 バイト) バイト
MGate 5435-T:496 バイト/コネクション (合計:3968 バイト) バイト
メモリ
microSDスロット最大32GB (SD 2.0対応)
電源パラメータ
入力電圧12 ~ 48 VDC
入力電流455 mA (最大)
電源コネクタスプリング式ユーロブロック端子
リレー
接点電流定格抵抗負荷:2 A @ 30 VDC
メカニカル
ハウジングメタル
IP定格IP30
サイズMGate 5135/5135-T:25 × 90 × 130 mm
MGate 5435/5435-T:42 × 90 × 130 mm
重量MGate 5135/5135-T:294 g
MGate 5435/5435-T:403 g
環境条件
動作温度標準モデル:-10 ~ 60℃
広温度範囲モデル:-40 ~ 75℃
保管温度 (パッケージ含む)-40 ~ 85℃
周囲相対湿度5 ~ 95% (結露なきこと)
規格および認証
安全規格EN 61010-2-201, UL 61010-2-201
EMCEN 61000-6-2/-6-4
EMIFCC パート 15B クラス A
EMSIEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
落下IEC 60068-2-31
衝撃IEC 60068-2-27
振動IEC 60068-2-6, IEC 60068-2-64
MTBF
時間MGate 5135/5135-T:1,240,821 時間
MGate 5435/5435-T:689,989 時間
規格Telcordia SR332
保証
保証期間5 年間
詳細MOXA社 製品保証方針

サイズ (単位 = mm)

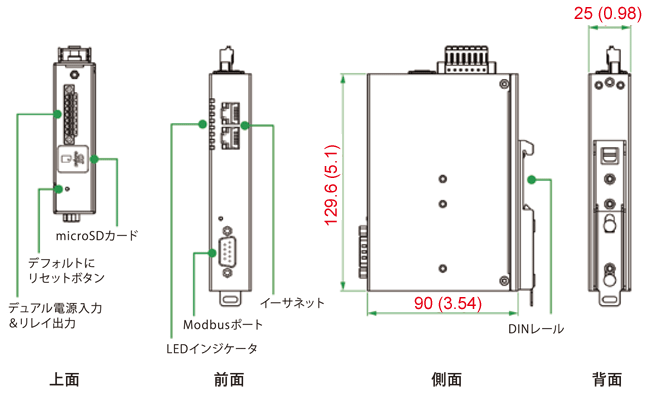

MGate 5135
サイズ

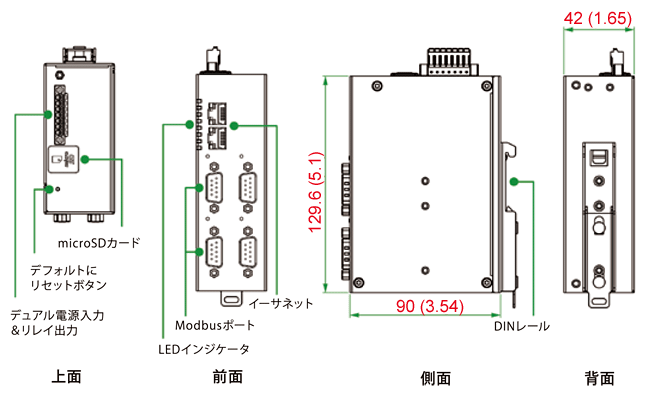

Gate 5435
サイズ
MGate 51351ポート Modbus RTU/ASCII/TCP-to-EtherNet/IPゲートウェイ
動作温度:-10 ~ 60℃

オプショナルアクセサリ

コネクタ
Mini DB9F-to-TBDB9メス - ターミナルブロックコネクタ
ウォールマウントキット
WK-25ウォールマウントキット:プレート×2
ネジ×4
25×43×2 mm
