MPC-2070-E2-LB-T

7インチ 産業用ファンレスパネルコンピューター

主な製品特長

  • 7インチパネルコンピュータ
  • Intel Atom® プロセッサE3826 1.46GHz
  • -40~70℃のワイド温度設計、ファン/ヒータなし
  • 1000nitの太陽光下で読み取り可能なLCD
  • 手袋にも対応できるマルチタッチスクリーン
  • Class 1 Division 2, ATEX Zone 2, IECEx準拠
  • ワイドレンジ 10~36VDC電源入力

認証は現在進行中。最新の認証状況については、Moxaのwebサイトをご覧ください。

EX

IEC

IEC Ex

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

MPC-2070 7インチパネルコンピュータは、E3800シリーズIntel Atom® プロセッサを搭載し、産業環境で使用するために汎用性と信頼性の高いプラットフォームを提供します。MPC-2070パネルコンピュータは、2つのソフトウェア選択可能なRS-232C/422/485シリアルポートと2つのギガビットイーサネットLANポートを備え、すべてネイティブなネットワーク冗長性により、多様なシリアルインターフェースおよびハイスピードのIT通信をサポートします。

MPC-2070シリーズは、-40~70℃のワイド温度範囲で設計され、高効率の熱放散を可能にするファンレスで効率化されたエンクロージャに収納されているため、石油やガス田などの過酷で高温の屋外環境、あるいは掘削プラットフォームに利用できる、最も信頼性の高い産業プラットフォームの1つです。また、MPC-2070は、1000-nit LCDパネルによる、太陽光下での読み取り可能、投影型容量、手袋対応、マルチタッチスクリーンの提供により、屋外での使用に優れたユーザエクスペリエンスを提供しています。

過酷な環境において、いかなるPLCであってもスムーズに動作する堅牢なHMIパネル

現場の制御システムには異なるPLCおよびSCADAシステムが存在します。HMIハードウェアソリューションの豊富な経験を有するMoxaは、FactoryTalk View SE/ME, Ignition, GE iFIX, PcVue, Wonderware InTouch, SIMATIC WinCCなどの異なるSCADAソフトウェアとスムーズに連携するパネルコンピュータの提供が可能です。パネルPCは、7、12、および15インチディスプレイを揃え、グローブ対応のマルチタッチスクリーンを備えています。

屋外または危険な環境での操作は、猛烈な高温または極低の温度、埃や水に対する露出、潜在的な爆発性雰囲気など、多くの課題が存在します。Moxaは、石油および天然ガス、船舶、および鉄道アプリケーションで提示される極端な動作環境での使用が認定された堅牢なパネルコンピュータとディスプレイを提供します。承認された認証には、爆発性環境のためのUL/cUL Class I Division 2, ATEX Zone 2, IECEx Zone 2, 海洋オペレーションのためのDNV GL, EN 50155:2017 列車オンボードコントロールシステムのコンプライアンスを含みます。

特徴

ワイド温度

-40~70℃の範囲で動作する設計

太陽直下で可視可能

屋外のアプリケーションに耐える1000-nitの表示

先進的なタッチスクリーン

グローブ使用を可能にするマルチタッチのサポート

ファンレス設計

効率的な熱放出を可能とするヒートシンク

HMIソフトウェアサポート

各種のPLCおよびSCADAシステムで動作

モジュラー設計

部品のリプレースが容易、メンテナンスの簡素化

メタルハウジング

産業用アプリケーションに適した堅牢な構造

防水処理

水や埃から保護するIP66保護等級のエンクロージャ

PLCとスムーズに連携

現場の制御システムアプリケーションに使用する場合において、いかなるPLCであっても、異なるSCADAソフトウェアとのスムーズな連携、-40~70℃の過酷な環境、屋外のアプリケーションタ太陽下で可視できる1000-nit表示、激しい振動、水や埃から保護するIP66保護等級のエンクロージャ、先進的なタッチスクリーンによる グローブ使用を可能にするタッチスクリーン、ファンレス設計などをサポートするMoxaのMPCシリーズHMIパネルコンピュータを使用することができます。

MoxaのMPCシリーズHMIパネルは、異なるSCADAソフトウェアとスムーズに動作します:

  • FactoryTalk View SE/ME
  • GE iFIX
  • Wonderware InTouch
  • SIMATIC WinCC
  • Ignition
  • PcVue
  • TwinCAT
  • FreeSCADA

パネルPCは、7、12、および15インチディスプレイを揃えています。

コンピュータ
CPUIntel Atom® Processor E3826 (1M Cache, 1.46 GHz)
グラフィックコントローラIntel® HD Graphics
システムメモリ (事前インストール)4 GB DDR3L
システムメモリスロットSODIMM DDR3/DDR3Lスロット×1
事前インストールOSMPC-2070-E2-T/MPC-2070-E2-LB-T:OSは事前インストールなし
MPC-2070-E2-T-W7E/MPC-2070-E2-LB-T-W7E:OSは事前インストール
サポートOSWindows 7 Pro 組込システム用
Windows Embedded Standard 7 (WS7P) 64-bit
Windows 10 Pro 64-bit
Windows 10 Embedded IOT Ent 2016 LTSB Entry 64-bit
ストレージスロットCFastスロット×1
SDスロット×1, SD 3.0 (SDHC/SDXC) ソケット
事前インストールストレージMPC-2070-E2-T-W7E/MPC-2070-E2-LB-T-W7E:32 GB CFastカード事前インストール
コンピュータインターフェース
イーサネットポートオートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) ×2
シリアルポートRS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9/M)
USB 2.0USB 2.0ホスト×2, type-Aコネクタ
デジタル入力DI×4
デジタル出力DO×4
LED表示
システムPower×1
LAN2 per port (10/100/1000 Mbps)
ディスプレイ
アクティブ表示エリア152.4(H)×91.44(V) mm
アスペクト比16:9
コントラスト比600:1
発光強度 (ブライトネス)MPC-2070-E2-T Series:1000 cd/m2
MPC-2070-E2-LB-T Series:350 cd/m2
最大色数16.2M (8-bit/色)
パネルサイズ7インチ可視画像
パネルタイプTN
ピクセルピッチ (RGB)0.1905(H)×0.1905(V) mm
ピクセル800×480
レスポンスタイム5ミリ秒 (gray to gray)
視野角140°/120°
タッチ機能
タッチタイプ静電容量タッチ (PCAP)
タッチサポートポイント4 ポイント
グローブサポートYes
シリアルインターフェース
ボーレート50 bps ~ 115.2 kbps
データビット5, 6, 7, 8
フロー制御RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) RS-485用, RTS Toggle (RS-232Cのみ)
パリティ無し, 偶数, 奇数, スペース, マーク
ストップビット1, 1.5, 2
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-2wData+, Data-, GND
RS-485-4wTx+, Tx-, Rx+, Rx-, GND
電源
入力電圧10 ~ 36 VDC
電力消費量40 W (最大)
メカニカル
ハウジングメタル
IP保護等級IP66, 前面
IP20, 背面
サイズ200×140×45 mm
重量1,400 g
環境
動作温度-40 ~ 70℃
保管温度(パッケージ含む)-40 ~ 70℃
相対湿度5 ~ 95% (結露なきこと)
規格 および 認証
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD: 接触: 4 kV; 気中: 8 kV
IEC 61000-4-3 RS: 80 MHz ~ 1 GHz: 10 V/m
IEC 61000-4-4 EFT: 電源: 1 kV; 信号: 0.5 kV
IEC 61000-4-5 サージ: 電源: 2 kV; 信号: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
環境テストIEC 60068-2-1, DNVGL-CG-0339
IEC 60068-2-2, DNVGL-CG-0339
IEC 60068-2-2, IEC 60945
IEC 60068-2-30, IEC 60945
ハザードロケーションATEX, Class I Division 2, IECEx
マリタイムDNV-GL
メカニカル保護定格IEC 60529, IP code
安全EN 60950-1, IEC 60950-1, UL 60950-1
衝撃IEC 60068-2-27
振動IEC 60068-2-6, IEC 60068-2-6, IEC 60945, IEC 60068-2-64, DNVGL-CG-0339
宣言
グリーン製品RoHS, CRoHS, WEEE
保証
保証期間LCD:1年
システム:3年
詳細MOXA社 製品保証方針

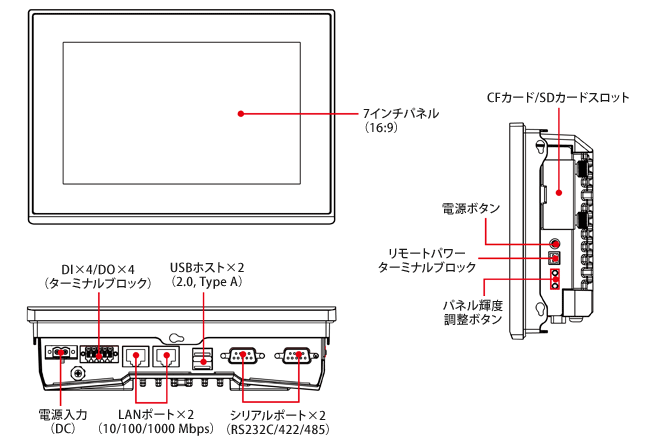

外観

外観図
MPC-2070-E2-LB-T7インチ 産業用ファンレスパネルコンピューター
350 nits
Intel Atom® E3826
動作温度:-40~70℃

MPC-2070シリーズ 製品一覧

MPC-2070-E2-LB-T 7インチ 産業用ファンレスパネルコンピューター
MPC-2070-E2-LB-T-W7E 7インチ 産業用ファンレスパネルコンピューター
MPC-2070-E2-T 7インチ 産業用ファンレスパネルコンピューター
MPC-2070-E2-T-W7E 7インチ 産業用ファンレスパネルコンピューター
