Moxa

TAP-213-EU-CT-T

鉄道車両オンボード 802.11n IP68保護等級 ワイヤレスAP/クライアント

主な製品特長

  • IEEE 802.11a/b/g/n対応
  • 冗長デュアルDC電源入力またはPoE
  • 効率的なネットワークトラフィックの実現を可能にするQoS (WMM)およびVLAN
  • コントロールベースのTurbo Roaming
  • EN 50155(*)のエッセンシャルコンプライアンスに対応
  • 堅牢IP68保護等級の筐体、および -40~75℃動作温度
  • AeroLink保護によるワイヤレス冗長性サポート

* この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。
 詳細なステートメントについては、こちらをご覧下さい:

FCC

CE

EN50155

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

TAP-213 屋外用ワイヤレスAP/クライアントは、CCTVおよびCBTC通信といった目的で列車に搭載され、列車と地上間のアプリケーションに理想的な、耐久性のあるワイヤレスソリューションを提供します。TAP-213はIP68保護等級の防塵・耐候性設計に準拠し、屋外のロケーションや重要な産業環境にワイヤレスネットワークを拡張することができます。2つの冗長DC電源入力は電源の信頼性を高め、また、展開を容易にするPoE経由で電源を供給することができます。TAP-213は、動作温度、電源入力電圧、サージ、ESD、振動をカバーする産業用規格および鉄道認証に準拠しています。また、多くの強化された産業用グレード機能により、特に鉄道のオンボード環境で安定した信頼性の高いワイヤレスコネクティビティを提供します。

重要な産業環境に適合

  • IP68保護等級のメタル筐体、および -40~75℃の動作環境
  • 防水/防塵コネクタを使った耐震M12設計
  • PoEおよびデュアルDC電源入力

鉄道アプリケーションに適した仕様

  • ハイパワー400 mW (最大) ワイヤレス
  • ワイド電源入力:24~110 VDC
  • クライアントベース Turbo Roamingのハンドオーバタイム 1チャネルとWPA2で150ミリ秒未満、および3チャネルとWPA2で350ミリ秒未満
  • コントローラベースの Turbo Roamingタイム (WAC-1001またはWAC-2004で使用されている場合のみ利用可能) 3チャネルとWPA2で50ミリ秒未満
  • 異なるインストレーション構造およびアンテナタイプに対する複数のローミングパラメータ
WLANインターフェース
規格 IEEE 802.11a/b/g/n:ワイヤレスLAN
IEEE 802.11i:ワイヤレスセキュリティ
IEEE 802.3:10BaseT
IEEE 802.3u:100BaseT(X)
IEEE 802.3ab:1000BaseT
IEEE 802.3af:Power-over-Ethernet
IEEE 802.1D:Spanning Tree Protocol
IEEE 802.1w:Rapid STP
IEEE 802.1p:Class of Service
IEEE 802.1Q:VLAN
スペクトラム拡散変調
  • DSSS with DBPSK, DQPSK, CCK
  • OFDM with BPSK, QPSK, 16QAM, 64QAM
  • 802.11b:CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps, DBPSK @ 1 Mbps
  • 802.11a/g:64QAM @ 54/48 Mbps, 16QAM @ 36/24 Mbps, QPSK @ 18/12 Mbps, BPSK @ 9/6 Mbps
  • 802.11n:64QAM @ 300 Mbps~BPSK @ 6.5 Mbps (マルチプルレートサポート)
運用チャネル (中心周波数) ・JP:
2.412~2.484 GHz (14チャネル, DSSS)
5.180~5.240 GHz (4チャネル)
5.260~5.320 GHz (4チャネル)*
5.500~5.700 GHz (11チャネル)*
・US:
2.412~2.462 GHz (11チャネル)
5.180~5.240 GHz (4チャネル)
5.260~5.320 GHz (4チャネル)*
5.500~5.700 GHz (8チャネル; 5.600~5.640 GHz除く)*
5.745~5.825 GHz (5チャネル)
・EU:
2.412~2.472 GHz (13チャネル)
5.180~5.240 GHz (4チャネル)
5.260~5.320 GHz (4チャネル)*
5.500~5.700 GHz (11チャネル)*
* 特別周波数帯 (最大 6.0 GHz) をカスタマイズにより可能
セキュリティ
  • SSIDブロードキャスト有効/無効
  • ファイアウォール:MAC/IP/プロトコル/ポートベースフィルタリング
  • 64-bitおよび128-bit WEPエンクリプション、WPA/WPA2 個人および企業 (IEEE 802.1X/RADIUS、TKIPおよびAES)
送信レート ・802.11b:1, 2, 5.5, 11 Mbps
・802.11a/g:6, 9, 12, 18, 24, 36, 48, 54 Mbps
・802.11n:6.5~300 Mbps (マルチプルレートサポート)
送信出力 802.11b:
・Typ. 26±1.5 dBm @ 1 Mbps
・Typ. 26±1.5 dBm @ 2 Mbps
・Typ. 26±1.5 dBm @ 5.5 Mbps
・Typ. 25±1.5 dBm @ 11 Mbps
802.11g:
・Typ. 23±1.5 dBm @ 6~24 Mbps
・Typ. 22±1.5 dBm @ 36 Mbps
・Typ. 20±1.5 dBm @ 48 Mbps
・Typ. 19±1.5 dBm @ 54 Mbps
802.11n (2.4 GHz):
・Typ. 23±1.5 dBm @ MCS0/8 20 MHz
・Typ. 18±1.5 dBm @ MCS7/15 20 MHz
・Typ. 23±1.5 dBm @ MCS0/8 40 MHz
・Typ. 17±1.5 dBm @ MCS7/15 40 MHz
802.11a:
・Typ. 23±1.5 dBm @ 6~24 Mbps
・Typ. 21±1.5 dBm @ 36 Mbps
・Typ. 20±1.5 dBm @ 48 Mbps
・Typ. 18±1.5 dBm @ 54 Mbps
802.11n (5 GHz):
・Typ. 23±1.5 dBm @ MCS0/8 20 MHz
・Typ. 18±1.5 dBm @ MCS7/15 20 MHz
・Typ. 23±1.5 dBm @ MCS0/8 40 MHz
・Typ. 18±1.5 dBm @ MCS7/15 40 MHz
受信感度 802.11b:
・-93 dBm @ 1 Mbps
・-93 dBm @ 2 Mbps
・-93 dBm @ 5.5 Mbps
・-88 dBm @ 11 Mbps
802.11g:
・-88 dBm @ 6 Mbps
・-86 dBm @ 9 Mbps
・-85 dBm @ 12 Mbps
・-85 dBm @ 18 Mbps
・-85 dBm @ 24 Mbps
・-82 dBm @ 36 Mbps
・-78 dBm @ 48 Mbps
・-74 dBm @ 54 Mbps
802.11n (2.4 GHz):
・-70 dBm @ MCS7 20 MHz
・-69 dBm @ MCS15 20 MHz
・-67 dBm @ MCS7 40 MHz
・-67 dBm @ MCS15 40 MHz
802.11a:
・-90 dBm @ 6 Mbps
・-88 dBm @ 9 Mbps
・-88 dBm @ 12 Mbps
・-85 dBm @ 18 Mbps
・-81 dBm @ 24 Mbps
・-78 dBm @ 36 Mbps
・-74 dBm @ 48 Mbps
・-72 dBm @ 54 Mbps
802.11n (5 GHz):
・-69 dBm @ MCS7 20 MHz
・-71 dBm @ MCS15 20 MHz
・-63 dBm @ MCS7 40 MHz
・-68 dBm @ MCS15 40 MHz
プロトコルサポート
一般プロトコルProxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE, DHCP
AP-onlyプロトコルARP, BOOTP, DHCP, STP/RSTP (IEEE 802.1D/w)
インターフェース
外付アンテナ用コネクタNタイプ(F)
LANポート1, M12 X-coded 8ピンコネクタ(F), 10/100/1000BaseT(X)オートネゴシエーションスピード, 半2重/全2重モード, オートMDI/MDI-Xコネクション
コンソールポートM12 B-coded 5ピンコネクタ(F),USBコンソール用
USBポートM12 A-coded 5ピンコネクタ(F),ABC-02 USBストレージ用
リセット
LED表示PWR, FAULT, STATE, WLAN, LAN 1, LAN 2
ファイバポート100/1000Base SFPスロット
メカニカル
筐体メタル, IP68保護等級
重量1500 g
サイズ220 × 150 × 50.5 mm
設置/取付ウォールマウント(標準), DINレールマウント(オプション), ポールマウント(オプション)
環境
動作温度-40 ~ 75℃
保管温度-40 ~ 85℃
相対温度5% ~ 95% (結露なきこと)
電源
入力電圧24 ~ 110 VDC, 冗長デュアルDC電源入力 または 48 VDC Power-over-Ethernet (IEEE 802.3af対応)
入力電流0.65 A @ 24 VDC, 0.16 A @ 110 VDC
コネクタM12 A-coded 4ピンコネクタ(M)
電力消費量17.6 W (最大)
逆極性保護
規格および認証
安全UL 60950-1, IEC 60950-1(CB), LVD EN 60950-1
EMCEN 61000-6-2/6-4
EMICISPR 22, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD:接触: 6 kV;気中: 8 kV
IEC 61000-4-3 RS:80 MHz~1 GHz: 20 V/m
IEC 61000-4-4 EFT:電源: 2 kV;信号: 2 kV
IEC 61000-4-5 サージ:電源: 2 kV;信号: 2 kV
IEC 61000-4-6 CS:10 V
IEC 61000-4-8
ワイヤレスEN 301 489-1/17, EN 300 328, EN 301 893, TELEC, DFS, FCC ID SLE-WAPN008
鉄道交通 EN 50155 (エッセンシャルコンプライアンス*), EN 50121-4
* Moxaは、鉄道車両のアプリケーションに適した製品を実現するEN 50155の要件を含む「エッセンシャルコンプライアンス」を定義します。
詳細は、こちらをご覧下さい:
火災安全性EN 45545-2
平均故障間隔 (MTBF)
時間758,369時間
規格Telcordia SR332
保証
保証期間5年間
詳細MOXA社 製品保証方針

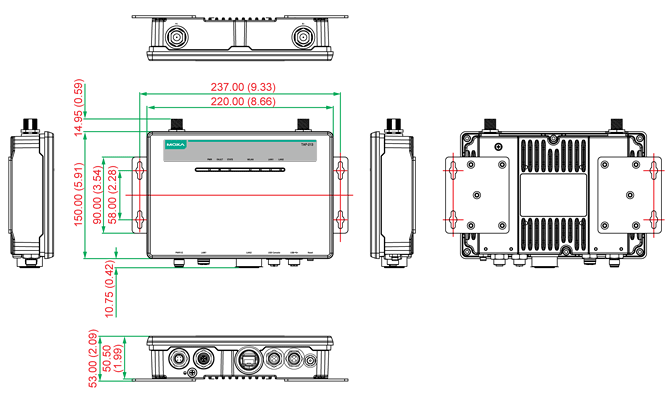

サイズ (単位 = mm)

サイズ
TAP-213-JP-CT-T 鉄道車両オンボード 802.11n IP68保護等級ワイヤレスAP/クライアント, JPバンド, -40~75℃動作温度, コンフォーマルコーティング
TAP-213-US-CT-T 鉄道車両オンボード 802.11n IP68保護等級ワイヤレスAP/クライアント, USバンド, -40~75℃動作温度, コンフォーマルコーティング
TAP-213-EU-CT-T 鉄道車両オンボード 802.11n IP68保護等級ワイヤレスAP/クライアント, EUバンド, -40~75℃動作温度, コンフォーマルコーティング

コンパチブルモジュール

SFP-1GLHXLC-T SFPモジュール, 1000BaseLHXポート×1, LCコネクタ (40 km伝送), -40~85℃動作温度
SFP-1GLSXLC-T SFPモジュール, 1000BaseLSXポート×1, LCコネクタ (2 km伝送), -40~85℃動作温度
SFP-1GLXLC-T SFPモジュール, 1000BaseLXポート×1, LCコネクタ (10 km伝送), -40~85℃動作温度
SFP-1GSXLC-T SFPモジュール, 1000BaseSXポート×1, LCコネクタ (0.5 km伝送), -20~75℃動作温度

TAP-213シリーズ 製品一覧

TAP-213-EU-CT-T 鉄道車両オンボード 802.11n IP68保護等級 ワイヤレスAP/クライアント
TAP-213-JP-CT-T 鉄道車両オンボード 802.11n IP68保護等級 ワイヤレスAP/クライアント
TAP-213-US-CT-T 鉄道車両オンボード 802.11n IP68保護等級 ワイヤレスAP/クライアント
