V2403C-KL1-T

ファンレス,堅牢,すぐに使用可能,x86 IIoT 組込みコンピューター

主な製品特長

  • Intel® Celeron® / Intel® Core™ i3/i5/i7 鉄道車両用ハイパフォーマンスネットワークビデオレコーダ
  • 複数のインターフェース:デュアルディスプレイ (HDMI、DP)、シリアルポート×4、GbEポート×4、DI×4、DO×4、USB×4、ワイヤレス用Mini PCIeスロット×2
  • Ignition on/offディレイによる電源管理 (外付け回転式スイッチ)
  • E1 Mark、ISO7637-2、MIL-STD-810G準拠
  • EN 50121-4 準拠

FCC

CE

UL

EN50121-4

RoHS指令準拠

Linux OS

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

V2403Cシリーズは、Intel® Core™ i7/i5/i3またはIntel® Celeron®ハイパフォーマンスプロセッサを搭載、最大32GB RAM、1つのmSATAスロット、2つのストレージ拡張用HDD/SSDを装備した、産業用IoT組込みコンピュータです。コンピュータは、EN 50121-4、E1 mark、ISO-7637-2規格に準拠しているので、鉄道沿線および車載アプリケーションに最適な製品です。

V2403Cシリーズコンピュータは、ギガビットイーサネットポート×4、RS-232C/422/485シリアルポート×4、DI×4、DO×4、USB 3.0ポート×4など、豊富なインターフェースを搭載しています。さらに、4K解像度対応のDisplayPort出力×1、HDMI出力×1を備えています。

車載アプリケーションでは、信頼性の高いコネクションと優れた電源管理が重要なポイントです。V2403Cシリーズコンピュータは、2つのmPCIeワイヤレス拡張スロットおよび4つのSIMカードスロットを備え、冗長性のあるLTE/Wi-Fiコネクティビティを確立します。電源管理は、起動とシャットダウンの遅延メカニズムにより、システムの誤動作やダメージの回避を実行できます。

コンピュータ
CPUV2403C-KL1-T:Intel® Celeron® 3965Uプロセッサ (2M Cache, 2.2 GHz)
V2403C-KL3-T:Intel® Core™ i3-7100Uプロセッサ (3M Cache, 2.4 GHz)
V2403C-KL5-T:Intel® Core™ i5-7300Uプロセッサ (3M Cache, 2.6 GHz)
V2403C-KL7-T:Intel® Core™ i7-7600Uプロセッサ (4M Cache, 2.8 GHz)
ストレージスロット2.5インチ HDD/SSDスロット×2
mSATAスロット×1
対応OSLinux Debian 9
Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
システムメモリスロットSODIMM DDR4スロット×2
DRAM最大 32 GB
グラフィックコントローラCeleron Model:Intel HD Graphics 610
i3/i5/i7 Models:Intel HD Graphics 620
コンピュータインターフェース
イーサネットポートオートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ)×4
シリアルポートRS-232C/422/485ポート×4, ソフトウェアセレクタブル (DB9/M)
デジタル出力DO×4
デジタル入力DI×4
USB 3.0USB 3.0ホスト×4, type-Aコネクタ
オーディオ入力/出力Line In×1, Line Out×1, 3.5 mmフォンジャック
ビデオ出力HDMI×1, HDMIコネクタ (標準)
DP×1, DisplayPortコネクタ (標準)
Wi-FiアンテナコネクタRP-SMA×3
セルラーアンテナコネクタSMA×2 (オプション)
GPSアンテナコネクタSMA×1 (オプション)
拡張スロットmPCIeスロット×2
SIMフォーマットMicro
SIM数4
デジタル入力
コネクタスクリュータイプ Euroblockターミナル
I/OモードDI
アイソレーション3k VDC
センサタイプWetコンタクト (NPN または PNP)
Dryコンタクト
DryコンタクトLogic 0:Short to GND
Logic 1:Open
Wetコンタクト (DI to COM)Logic 0:0 ~ 3 VDC
Logic 1:10 ~ 30 VDC
デジタル出力
コネクタスクリュータイプ Euroblockターミナル
電流定格チャネルあたり200mA
I/OタイプSink
電圧0 ~ 30 VDC
アイソレーション3k VDC
LEDインジケータ
システムPower×1
Storage×1
LANポートあたり 2 (10/100/1000 Mbps)
シリアルポートあたり 2 (Tx, Rx)
シリアルインターフェース
ボーレート50 bps ~ 115.2 kbps
コネクタDB9/M
ESD接触:6 kV;気中:8 kV (level 3)
アイソレーション2 kV
データビット5, 6, 7, 8
フロー制御RTS/CTS, XON/XOFF, RS-485用ADDC® (automatic data direction control=自動データ方向制御), RTSトグル (RS-232Cのみ)
パリティNone, 偶数, 奇数, Space, Mark
ストップビット1, 1.5, 2
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線Data+, Data-, GND
RS-485-4線Tx+, Tx-, Rx+, Rx-, GND
電源パラメータ
入力電圧12 ~ 48 VDC
電源コネクタターミナルブロック
電力消費量 (最大)70 W (最大)
メカニカル
ハウジングアルミ
IP保護等級IP20
サイズ (耳なし)250 × 75 × 150 mm
重量2,500 g
インストレーションウォールマウンティング (標準)
環境
動作温度-40 ~ 70℃
保管温度 (パッケージ含む)-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
規格および認証
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD:接触:6 kV;気中:8 kV
IEC 61000-4-3 RS:80 MHz~1 GHz:20 V/m
IEC 61000-4-4 EFT:電源:2 kV;信号:2 kV
IEC 61000-4-5 サージ:電源:2 kV
IEC 61000-4-6 CS:10 V
IEC 61000-4-8 PFMF
EMCEN 55032/35
安全EN 62368-1, IEC 62368-1, UL 62368-1
鉄道EN 50121-4
衝撃IEC 60068-2-27, IEC 61373, MIL-STD-810G
振動IEC 60068-2-64, IEC 61373, MIL-STD-810G
宣言
グリーン製品RoHS, CRoHS, WEEE
MTBF
時間464,506 時間
規格Telcordia (Bellcore), GB
保証
保証期間3 年間
詳細MOXA社 製品保証方針

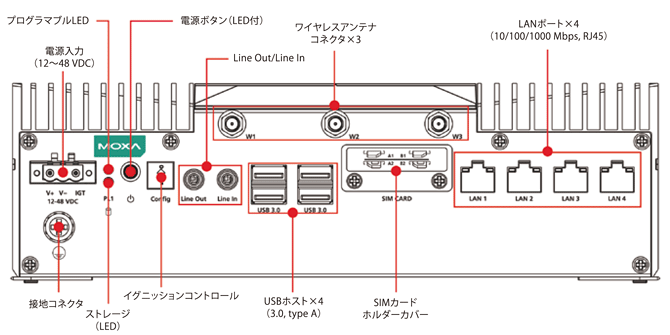

外観図

前面

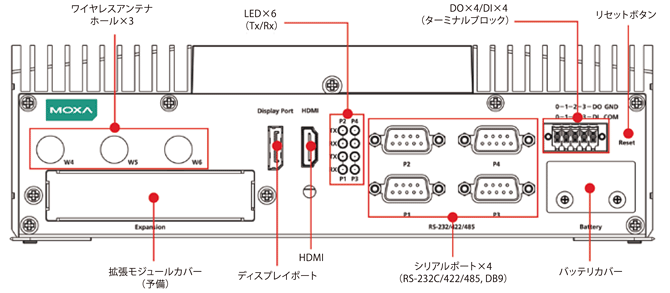

外観図
背面

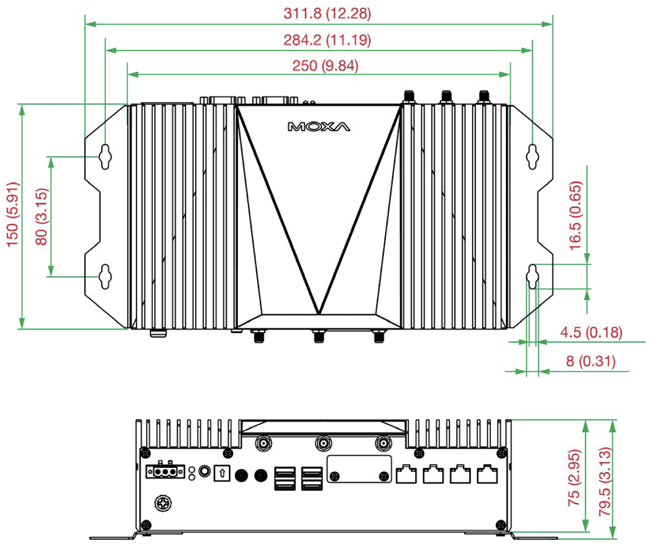

外観図

サイズ (単位 = mm)

サイズ
V2403C-KL1-Tファンレスで堅牢、ready-to-go x86 産業用IoT組込みコンピュータ
CPU:Intel® Celeron® 3965U

V2403Cシリーズ 製品一覧

V2403C-KL1-T ファンレス,堅牢,すぐに使用可能,x86 IIoT 組込みコンピューター
V2403C-KL3-T 産業用IoT組込,パワーIGNコントロール,ワイヤレス用 Mini PCIe拡張スロット×2,SMAコネクター装備,ITS,鉄道沿線と車両 (鉄道車両を除く) アプリケーション用コンピューター
V2403C-KL5-T 産業用IoT組込,パワーIGNコントロール,ワイヤレス用 Mini PCIe拡張スロット×2,SMAコネクター装備,ITS,鉄道沿線と車両 (鉄道車両を除く) アプリケーション用コンピューター
V2403C-KL7-T 産業用IoT組込,パワーIGNコントロール,ワイヤレス用 Mini PCIe拡張スロット×2,SMAコネクター装備,ITS,鉄道沿線と車両 (鉄道車両を除く) アプリケーション用コンピューター
