製品・サービス

Moxa

EDR-810-2GSFP

8+2Gマルチポート産業用セキュアルーター,スイッチ/ファイアウォール/NAT/VPN

2025年07月24日 販売終了予定

本製品は生産終了品につき販売終了予定となっております。

主な製品特長

  • 8+2G SFP オール・イン・ワン ファイアウォール/NAT/VPN/ルータ/スイッチ
  • VPNによるセキュアリモートアクセストンネルを構築
  • ステートフル・ファイアウォールによる重要な資産を保護
  • PacketGuard技術を使い産業プロトコルを検査
  • ネットワークアドレストランスレーション (NAT) を使った容易なネットワーク設定
  • RST/Turbo Ring冗長プロトコルエンハンスのネットワーク冗長性
  • -40℃~75℃動作温度範囲 (Tモデル)
  • ISA99/IEC 62443/NERC CIPコンプライアンス
  • Intelligent Setting機能を使ったファイアウォール設定のチェック

FCC

CE

UL

EN50121-4

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

EDR-810は、ファイアウォール/NAT/VPNとマネージドLayer 2スイッチ機能対応の、高統合産業用マルチポートセキュアルータです。繊細なリモート制御やネットワーク監視のイーサネットセキュリティアプリケーション向けに設計されており、浄水場の給水/処理システム、石油・天然ガスアプリケーションのDCSシステム、ファクトリオートメーションのPLC/SCADAシステムといった重要なサイバー資産の保護に必要な電子セキュリティ対策を提供します。
本シリーズは以下のサイバーセキュリティ機能を備えています。

ファイアウォール/NAT (ネットワークアドレストランスレーション)
ファイアウォールポリシーは、異なるトラストゾーン間のネットワークトラフィックを制御します。
NAT機能は、外部ホストから内部LANへの不正アクセスを遮断します。
サイバー攻撃の脅威からの保護に最適です。
VPN (バーチャルプライベートネットワーク)
VPNは、スイッチ/ファイアウォール/NAT/VPN仕様を使った8+2Gマルチポート産業セキュアルータにアクセスするときに、安全な通信トンネルを提供するように設計されています。

EDR-810の“WAN Routing Quick Setting”は、WAN/LANポートを4ステップで設定し、ルーティング機能を構築する簡単な方法をユーザに提供します。そして、“Quick Automation Profile”を使えば、エンジニアは、EtherNet/IP、Modbus TCP、EtherCAT、FOUNDATION Fieldbus、PROFINETを含む一般的な自動化プロトコルに対応したファイアウォールフィルタリング機能を容易に設定できます。また、使いやすいweb UIからワンクリックで安全なイーサネットFieldbusネットワークを容易に構築できます。さらに、ディープModbus TCPパケットインスペクションも実行できます。
なお、-40℃~75℃の過酷な環境でも信頼性の高い動作が可能なワイド温度モデルも用意されています。

ビデオ

ModBusTCP産業用ネットワークのためのPacketGuard™ セキュリティ
PacketGuard™ セキュリティが危険なModbusパケットを停止する方法(アニメーション)
技術
規格 IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)
IEEE 802.3ab 1000BaseT(X)
IEEE 802.3z 1000BaseX
IEEE 802.1Q VLAN tagging
IEEE 802.3ad ポートトランク
プロトコル SNMP v1/v2c/v3, DHCP server/client, TFTP, NTP/SNTP server/client,
HTTP, HTTPS, Telnet, SSH, IPSec, L2TP, IGMP v1/v2/v3,
QoS/CoS/ToS, Radius, RSTP/STP, LLDP, DDNS, Proxy ARP
ルーティングスタティックルーティング RIP V1/V2、OSPF
ルーティング冗長性VRRP
マルチキャストルーティングStatic, DVMRP, PIM-SM/SSM
ブロードキャストIP directed broadcast, broadcast forwarding
冗長性STP/RSTP, Turbo Ring V2
フロー制御IEEE 802.3x フロー制御、バックプレッシャフロー制御
セキュリティ機能
ファイアウォール
  • ステートフルインスペクション
  • ルータファイアウォール および 透過 (ブリッジ) ファイアウォール
  • フィルタ:
    IP/MACアドレス、ポート、ICMP、DDoS、イーサネットプロトコル
  • Modbus TCP上のディープパケットインスペクション
クイックオートメーション
プロファイル
EtherCAT, EtherNet/IP, FOUNDATION Fieldbus, LonWorks,
Modbus/TCP, PROFINET, IEC 60870-104, DNP,FTP, SSH, Telnet,
HTTP, IPSec, L2TP, PPTP, RADIUS
NATN-to-1、1-to-1、双方向1-to-1 および ポートフォワーディング
VPNIPSec (クライアント/サーバ)、L2TP (サーバ)、PPTP (クライアント)、
Max.10 VPNトンネル (VPNモデル)
リアルタイムファイアウォール
/VPNイベントログ
ローカルストレージ、syslog および SNMPトラップ
暗号化DES、3DES、AES-128/192/256 (VPNモデル)
認証Pre-shared key (PSK)、X.509v3認証、MD5、SHA
データスループット100 Mbps (10000 fps)
VPNスループット17 Mbps (AES-256、SHA-256)
インターフェース
RJ45ポート10/100BaseT(X)オートネゴシエーションスピード
ファイバポート1000BaseSFPスロット
コンソールポートweb/telnet/SSH/CLI、RS-232Cシリアルコンソール
RESETボタンデフォルト設定にリセット
LED表示STATE、PWR1、PWR2、FAULT、10/100/1000M
アラーム接点1リレイ出力、電流容量1 A @ 24 VDC
デジタル入力2コンタクトターミナルブロック×1
  • +13V ~ +30V:state "1"
  • -30V ~ +3V:state "0"
  • Max入力電流:8mA
電源
入力電圧12/24/48 VDC (9.6~60 VDC)、冗長デュアル入力
入力電流0.37 A @ 24 V
過電流保護
接続リムーバブルターミナルブロック
逆極性保護
メカニカル
ハウジングメタル
サイズ53.6 x 135 x 105 mm
重さ830 g
設置DINレールマウント、ウォールマウント(オプションキット使用)
環境
動作温度 標準モデル:-10℃ ~ 60℃、 ワイド温度モデル:-40℃ ~ 75℃
保管温度-40℃ ~ 85℃
相対湿度5%~95% (結露なきこと)
規格 および 認証
安全UL 508
ハザードロケーションUL/cUL Class I Division 2 Groups A/B/C/D
EMIFCC Part 15 Subpart B Class A, EN 55022 Class A
EMS EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3, EN 61000-4-8
鉄道輸送EN 50121-4
輸送NEMA TS2
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
Note最新情報は、Moxaの最新Webサイトで確認してください。
MTBF (mean time between failures)
時間981,954 hrs
データベースTelcordia (Bellcore), GB
保証
保証期間5年間
詳細MOXA社 製品保証方針

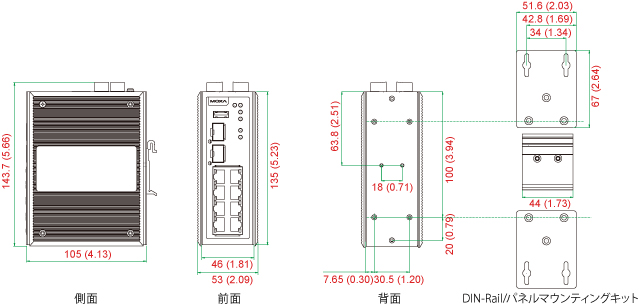

サイズ (単位 = mm)

サイズ
EDR-810-2GSFP8+2G SFP産業用マルチポートセキュアルータ
ファイアウォール/NAT
動作温度:-10℃~60℃

互換モジュール

SFP-1Gシリーズ
SFP-1G10ALC-TWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 10km
TX 1310nm
RX 1550nm
動作温度:-40℃~85℃
SFP-1G10BLCWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 10km
TX 1550nm
RX 1310nm
動作温度:0℃~60℃
SFP-1G10BLC-TWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 10km
TX 1550nm
RX 1310nm
動作温度:-40℃~85℃
SFP-1G20ALCWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 20km
TX 1310nm
RX 1550nm
動作温度:0℃~60℃
SFP-1G20ALC-TWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 20km
TX 1310nm
RX 1550nm
動作温度:-40℃~85℃
SFP-1G20BLCWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 20km
TX 1550nm
RX 1310nm
動作温度:0℃~60℃
SFP-1G20BLC-TWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 20km
TX 1550nm
RX 1310nm
動作温度:-40℃~85℃
SFP-1G40ALC-TWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 40km
TX 1310nm
RX 1550nm
動作温度:-40℃~85℃
SFP-1G40BLCWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 40km
TX 1550nm
RX 1310nm
動作温度:0℃~60℃
SFP-1G40BLC-TWDMタイプ(BiDi) SFPモジュール
1000BaseSFPポート×1
LCコネクタ
伝送距離 40km
TX 1550nm
RX 1310nm
動作温度:-40℃~85℃
SFP-1GEZXLCSFPモジュール
1000BaseEZXポート×1
LCコネクタ
伝送距離 110km
動作温度:0℃~60℃
SFP-1GEZXLC-120SFPモジュール
1000BaseEZXポート×1
LCコネクタ
伝送距離 120km
動作温度:0℃~60℃
SFP-1GLHLCSFPモジュール
1000BaseLHポート×1
LCコネクタ
伝送距離 30km
動作温度:0℃~60℃
SFP-1GLHLC-TSFPモジュール
1000BaseLHポート×1
LCコネクタ
伝送距離 30km
動作温度:-40℃~85℃
SFP-1GLHXLCSFPモジュール
1000BaseLHXポート×1
LCコネクタ
伝送距離 40km
0℃~60℃
SFP-1GLHXLC-TSFPモジュール
1000BaseLHXポート×1
LCコネクタ
伝送距離 40km
動作温度:-40℃~85℃
SFP-1GLSXLCSFPモジュール
1000BaseLSXポート×1
LCコネクタ
伝送距離 2km
動作温度:0℃~60℃
SFP-1GLSXLC-TSFPモジュール
1000BaseLSXポート×1
LCコネクタ
伝送距離 2km
動作温度:-40℃~85℃
SFP-1GLXLCSFPモジュール
1000BaseLXポート×1
LCコネクタ
伝送距離 10km
動作温度:0℃~60℃
SFP-1GLXLC-TSFPモジュール
1000BaseLXポート×1
LCコネクタ
伝送距離 10km
動作温度:-40℃~85℃
SFP-1GSXLCSFPモジュール
1000BaseSXポート×1
LCコネクタ
伝送距離 0.5km
動作温度:0℃~60℃
SFP-1GSXLC-TSFPモジュール
1000BaseSXポート×1
LCコネクタ
伝送距離 0.5km
動作温度:-20℃~75℃
SFP-1GZXLCSFPモジュール
1000BaseZXポート×1
LCコネクタ
伝送距離 80km
動作温度:0℃~60℃
SFP-1GZXLC-TSFPモジュール
1000BaseZXポート×1
LCコネクタ
伝送距離 80km
動作温度:-40℃~85℃

EDR-810シリーズ 製品一覧

EDR-810-2GSFP 8+2Gマルチポート産業用セキュアルーター,スイッチ/ファイアウォール/NAT/VPN
EDR-810-2GSFP-T 8+2Gマルチポート産業用セキュアルーター,スイッチ/ファイアウォール/NAT/VPN
EDR-810-VPN-2GSFP 8+2Gマルチポート産業用セキュアルーター,スイッチ/ファイアウォール/NAT/VPN
EDR-810-VPN-2GSFP-T 8+2Gマルチポート産業用セキュアルーター,スイッチ/ファイアウォール/NAT/VPN
