EDS-205

産業用5ポート・アンマネージド・イーサネット・スイッチ

主な製品特長

  • ハイパフォーマンスのネットワーク・スイッチ技術
  • 10/100BaseT(X)(RJ45)および10/100BaseT(X)(RJ45), 100BaseFX (マルチモード, SC/STコネクタ)
  • ブロードキャスト・ストーム・プロテクション
  • IEEE 802.3/802.3u/802.3x対応
  • 蓄積交換(ストア&フォワード・スイッチング)・プロセスタイプ
  • 10/100M、全/半二重、MDI/MDI-Xオートセンシング
  • 産業用の頑丈なデザイン
  • 動作温度範囲 : -10~60℃
  • IP30プロテクション規格に合致したケース設計
  • 電源入力 : 24VDCサポート
  • DINレール・マウント
  • 推奨のオプション・アクセサリ製品
  • DRシリーズ DINレールタイプ 24VDC電源ユニット

FCC

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

EDS-208/205シリーズスイッチは、10/100M、全2重/半2重、MDI/MDIX自動検出RJ45ポート、IEEE 802.3/802.3u/802.3x対応のエントリーレベル産業用8および5ポート・アンマネージドタイプ・イーサネットスイッチです。EDS-208/205は、-10から60℃の動作温度に対応しますので過酷な産業環境に耐えられる頑丈に設計されたスイッチです。また、EDS-208/205は、DINレール・マウントに対応していますのでインストールは、いたって簡単です。このようにDINレールマウント、ワイドレンジ動作温度対応、LED表示付IP30ケースのEDS-208/205は、Plug-n-Playの信頼性の高い産業用スイッチです。

  • 10/100BaseT(X)(RJ45)、100BaseFX(マルチモード, SC/STコネクタ)
  • IEEE 802.3/802.3u/802.3xサポート
  • 電源入力 : 12~45VDC
  • 動作温度範囲 : -10~60℃
  • ブロードキャスト・ストーム・プロテクション
  • DINレール・マウント対応
テクノロジ
規格IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for Flow Control
プロセスタイプストア&フォワード
フロー制御IEEE802.3xフローコントロール, バックプレッシャ・フローコントロール
インターフェース
RJ-45ポート10/100BaseT(X)オートネゴシエーション, 全/半二重モード, 自動MDI/MDI-X
ファイバポート100BaseFXポート(マルチモード, SC/STコネクタ)
LED表示Power, 10/100M(TPポート), 100M(ファイバーポート)
光ファイバー 100BaseFX
距離0 ~ 5km, 1300nm (50/125um, 800MHz*km)
0 ~ 4km, 1300nm (62.5/125um, 500MHz*km)
送信出力(最小)-20dBm
送信出力(最大)-14dBm
受信感度-34 ~ -30dBm
電源
入力電圧EDS-205 : 24VDC(12 ~ 48VDC)シングル入力
EDS-208 : 24VDC(12 ~ 45VDC)シングル入力
入力電流EDS-205 : 0.11 A @ 24 VDC
EDS-208 : 0.07 A @ 24 VDC
EDS-208-Mシリーズ:0.1 A @ 24 VDC
電源コネクタリムーバブル 3ピン・ターミナルブロック
リバース極性保護有り
過負荷電流保護1.1A
メカニカル
ケースIP30保護、プラスチック・ケース
サイズEDS-205 : 24.9×100×86.5mm
EDS-208 : 40×100×86.5mm
重量EDS-205 : 135g
EDS-208 : 170g
取付方法DINレールマウント
環境
動作温度-10 ~ 60℃
保管温度-40 ~ 85℃
相対湿度5 ~ 95%(結露なきこと)
適合規格
安全EDS-205 : UL508, EN60950-1
EDS-208 : UL508, UL60950-1, EN60950-1
EMIFCC Part 15, CISPR (EN55022) class A
EMSEN61000-4-2 (ESD), level 2
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), EDS-205 : level 3 / EDS-208 : level 2 EN61000-4-8
EN61000-4-11
衝撃IEC60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
MTBF
時間EDS-205 : 323,000時間
EDS-208 : 368,000時間
データベースEDS-205 : Telcordia (Bellcore), GB
EDS-208 : MIL-HDBK-217F, GB 25℃
保証
保証期間5年
詳細Moxa社 製品保証方針

EDS-208/205 Schematic

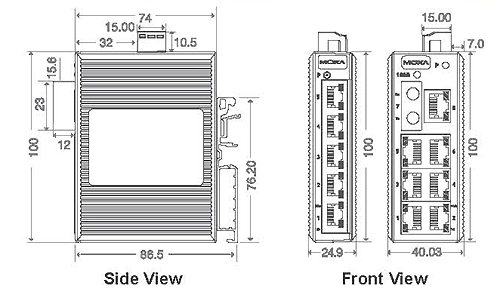

外観図

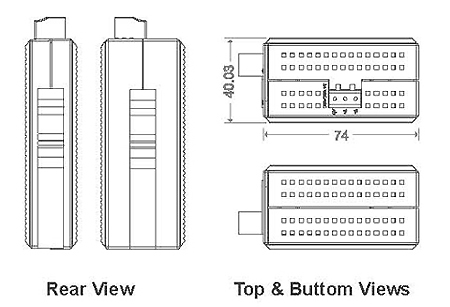

外観図
EDS-205エントリレベル産業用アンマネージド・イーサネットスイッチ
5ポート
10/100BaseT(X)
動作温度 -10~60℃

オプション・アクセサリ

DR-452445W/2A DINレール24 VDC電源
ユニバーサル 85~264 VAC入力
DR-75-2475W/3.2A DINレール24 VDC電源
ユニバーサル 85~264 VAC入力
DR-120-24120W/5A DINレール24 VDC電源
88~132 VAC/176~264 VAC入力
スイッチ切換

マウントキット

RK-4U4U 19インチラックマウントキット

EDS-205シリーズ 製品一覧

EDS-205 産業用5ポート・アンマネージド・イーサネット・スイッチ

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。
