EDS-608
8ポート,0～60℃動作温度コンパクトモジュラーマネージド・イーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 連続オペレーションを可能にするホットスワップメディアモジュール
- Turbo ChainおよびTurbo Ring (リカバリタイム<20ms @フルロード), RSTP/STP (IEEE 802.1w/D)
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- 信頼性のあるイベント管理を確実にするSNMPインフォーム
- LLDP自動トポロジデスカバリ
- DHCP Option 82の異なるポリシーによるIPアドレスアサインメント
- IEEE 1588 PTP V2＊(精密時間プロトコル)ネットワークの精密時間同期
- Modbus/TCP 産業用イーサネットプロトコルサポート
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- ポートベースVLAN, IEEE 802.1Q VLAN, GVRPによる容易なネットワーク計画
- QoS (IEEE 802.1p/1Q)およびTOS/DiffServによるデターミニズムの向上
- 最適な帯域幅使用のためのポートトランキング
- SNMPv3, IEEE 802.1X, HTTPS, SSHによるネットワークのセキュリティ強化
- SNMPv1/v2cによる異なるレベルのネットワーク管理
- 効率的なネットワーク監視およびプロアクティブ能力のためのRMON
- 予期できないネットワークステータスを防止する帯域幅管理
- MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
- オンラインデバッギングのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
- IPネットワークにセンサおよびアラームを統合するためのデジタル入力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
コンパクトで多能なモジュール設計のMoxaのEDS-608シリーズイーサネットスイッチは、ユーザがファイバーおよびカッパーモジュールを組み合わせて様々なオートメーションネットワークに適合できるソリューションを確立するスイッチソリューションを提供します。
EDS-608のモジュールのデザインは、最大8ファーストイーサネットポート、高度なTurbo ChainおよびTurbo Ring(リカバリタイム<20ms)技術、RSTP/STP(IEEE 802.1w/D)をインストールすることにより産業イーサネットネットワークの信頼性および可用性を向上することができます。モジュールは、ワイド動作温度-40～75℃をサポートするモデルを提供できます。EDS-608シリーズは、厳しい産業環境に適合できるIEEE1588 PTP、Modbus/TCP、LLDP、DHCP Option 82、SNMPインフォーム、QoS、IGMPスヌーピング、VLAN、IEEE 802.1X、HTTPS、SSH、SNMPv3などの信頼性のあるインテリジェント機能をサポートします。
| テクノロジ | |
| 規格 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X) および 100Base FX IEEE 802.3ab：1000BaseT(X) IEEE 802.3z：1000BaseX IEEE 802.3x：フロー制御 IEEE 802.1D：Spanning Tree Protocol IEEE 802.1w：Rapid STP IEEE 802.1Q：VLANタギング IEEE 802.1p：Class of Service IEEE 802.1X：認証 IEEE 802.3ad：LACPによるポートトランク |
|---|---|
| プロトコル | IGMPv1/v2デバイス, GMRP, GVRP, SNMPv1/v2c/v3, DHCPサーバ/クライアント, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, LLDP, Modbus/TCP, IEEE 1588 PTP, IPv6 |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フロー制御 | IEEE 802.3x フロー制御, バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| IGMPグループ | 256 |
| 最大VLAN利用数 | 64 |
| VLAN ID範囲 | VID 1 ～ 4094 |
| インターフェース | |
| ファーストイーサネット | 2スロット：いかなる4ポートインターフェースモジュールの組合せ可能 10/100BaseT(X) または 100BaseFX |
| アラーム接点 | 1リレー出力, 電流容量1A @24VDC |
| デジタル入力 | 1 入力同一グランド しかし 電気的にアイソレーション
|
| システムLED表示 | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| モードLED表示 | 10/100M TPポート用, 100M ファイバーポート用 |
| 電源 | |
| 入力電圧 | 12/24/48 VDC, リダンダントデュアル入力 |
| 入力電流 | 0.16A @24V |
| 過電流保護 | 有 |
| 接続 | 1リムーバル5コンタクト および 1リムーバル6コンタクトターミナルブロック |
| 可逆極性保護 | 有 |
| メカニカル | |
| ケース | IP30プロテクション |
| 重さ | 2080g |
| サイズ | 124.9×151×157.2mm |
| 取付 | DINレールマウンティング, ウォールマウンティング (オプショナルキット) |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 認証 | |
| 安全 | UL508, EN60950-1 |
| EMI | FCC Part 15, EN61000-6-4 |
| EMS | EN61000-6-2 EN61000-4-2 (ESD), level 2 マルチモード/STコネクタ 他のlevel 3モデル EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 EN61000-4-29 |
| 危険地域 | UL/cUL Class I, Division 2, Groups A, B, C, D; ATEX Zone 2, Ex nC IIC |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| マリタイム | DNV, GL, ABS, LR, NKK |
| 鉄道交通 | EN50121-4 |
| MTBF (meantime between failures) | 時間：96,219時間 データベース：Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

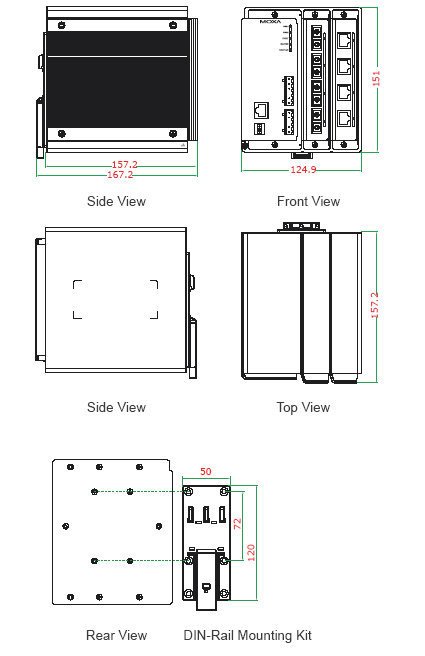

Dimensions (unit=mm)
| EDS-608 | 8ポート 動作温度：0～60℃ コンパクトモジュラーマネージド・イーサネットスイッチ |
|---|
