EDS-G508E
産業用 8G/12G/16Gポート フルギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大12 10/100/1000BaseT(X)ポート および 4 100/1000BaseSFPポート (EDS-G516E)
- Turbo RingおよびTurbo Chain (リカバリタイム＜50ms、＠250スイッチ)、RSTP/STP,およびMSTPネットワーク冗長性サポート
- RADIUS, TACACS+, SNMPv3, IEEE 802.1X, HTTPSおよびSSHによるネットワークセキュリティの強化
- IEC 62443-4-2準拠
- EtherNet/IP、PROFINETおよびModbus/TCPプロトコルにサポート(デバイスマネジメントおよび監視)
- MXstudioによる産業用ネットワークマネジメントの容易な可視化をサポート
- V-ON™によるミリ秒レベルマルチキャストデータおよびビデオネットワークリカバリを保証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
EDS-G500Eシリーズ産業用イーサネットスイッチは、既存のネットワークをギガビットスピードにアップグレードおよび新しくフルギガビットバックボーンを構築するために最適な8/12/16ビットイーサネットポートと最大4光ファイバポートを備えています。ギガビット伝送は、優れたパフォーマンスを確保するために帯域幅の増大および迅速にネットワークを介して大量のトリプルプレイサービス（データ、映像、音声）を転送することができます。さらに、Turbo Ring、Turbo Chain、RSTP/STPおよびMSTPの冗長イーサネットがシステムの信頼性とネットワークバックボーンの可用性を向上します。また、EDS-G500Eシリーズ産業用イーサネットスイッチは、EtherNet/IP、PROFINETおよびModbus/TCPプロトコルによるデバイスのマネージメントおよび監視をサポートします。
EDS-G500Eシリーズギガビットイーサネットスイッチは、特に、ビデオおよびプロセス監視、ITS（高度交通管制システム）、およびDCS（Distributed Control System）システムといったバックボーン構築の拡張に必要とする通信要件の厳しいアプリケーションのために設計されています。
ビデオ（英語版）
堅牢性を信頼性テストで実証された次世代のEDS-Eスイッチ
次世代の産業用イーサネットスイッチの紹介
| テクノロジ | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)および100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3xフロー制御 IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X認証 IEEE 802.3ad LACPを使ったポートトランク |
|---|---|
| プロトコル | IGMPv1/v2/v3、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、 Syslog、EtherNet/IP、PROFINET、Modbus/TCP、SNMP Inform、LLDP、IEEE 1588 PTP V2、IPv6、NTP Server/Client |
| MIB | MIB-II、Ethernet-Like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE 802.3x フロー制御、バックプレッシャフロー制御 |
| スイッチのプロパティ | |
| プロパティキュー | 4 |
| 利用できる最大のVLAN数 | 256 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 256 |
| MACテーブルサイズ | 8 K |
| パケットバッファサイズ | 1 Mbit |
| インターフェース | |
| ファイバポート | 100/1000BaseSFPスロット |
| RJ45ポート | 10/100/1000BaseT（X） オートネゴシエーションスピード |
| USBポート | USB コンソールポート（Type B コネクタ） USB ストレージ（ABC-02-USB用 Type A コネクタ） |
| DIPスイッチ | Turbo Ring、Master、Coupler、Reserve |
| LED表示 | PWR1、PWR2、FAULT、STATE、10/100/1000M、MSTR/HEAD、CPLR/TAIL |
| アラーム接点 | 1リレイ出力、電流容量1 A @ 24 VDC |
| ディジタル入力 | 1入力(同一グランド)ただしエレクトロニクスから電気的にアイソレート
|
| ボタン | リセットボタン |
| 電源 | |
| 入力電圧 | 12/24/48/-48 VDC、冗長デュアル入力 |
| 入力電流 | EDS-G516E： 24 VDC/0.46 A EDS-G512E： 24 VDC/0.4 A EDS-G508E： 24 VDC/0.33 A |
| 過電流保護 | 有 |
| 接続 | 2リムーバル2コンタクトターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| ハウジング | メタル、IP30保護等級 |
| サイズ | 79.2 x 135 x 137 mm |
| 重さ | 1440 g |
| インストレーション | DINレールマウンティング、ウォールマウンティング（オプショナルキット） |
| 環境 | |
| 動作温度 | 標準モデル：-10～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95%（結露なきこと） |
| 規格および認証 | |
| 安全 ハザードロケーション | UL 508 UL/cUL Class1 Division2 (申請中) ATEX Zone 2 (申請中) |
| EMI | FCC Part 15 Subpart B Class A、EN 61000-6-4（産業用） |
| EMS 交通管制 | EN 61000-6-2（Industrial）、EN 61000-4-2（ESD）Level 4、 EN 61000-4-3（RS）Level 3、EN 61000-4-4（EFT）Level 4、 EN 61000-4-5（サージ）Level 4、EN 61000-4-6（CS）Level 3、 EN 61000-4-8 IEEE 1613 NEMA TS2 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| Note | 最新の認証については、Moxaのwebをご覧ください |
| MTBF（mean time between failures） | |
| 時間 | EDS-G508E シリーズ：808,970 hrs EDS-G512E-4GSFP シリーズ：816,823 hrs EDS-G516E-4GSFP シリーズ：805,491 hrs |
| データベース | Telcordia (Bellcore)、GB |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |

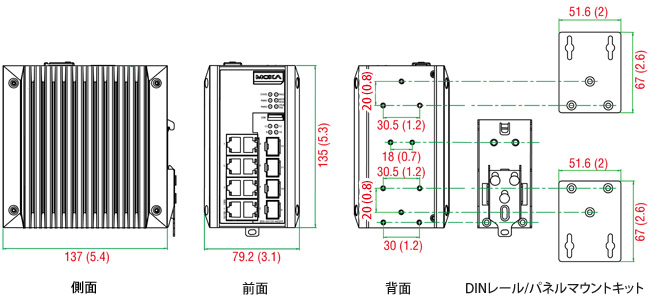

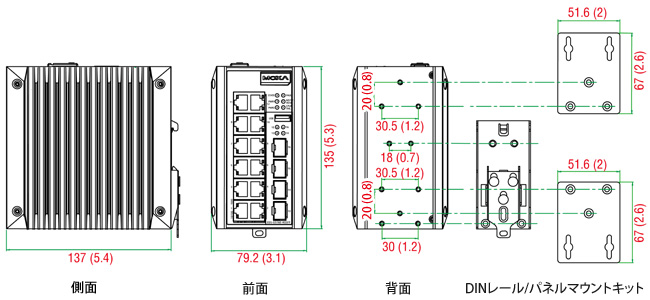

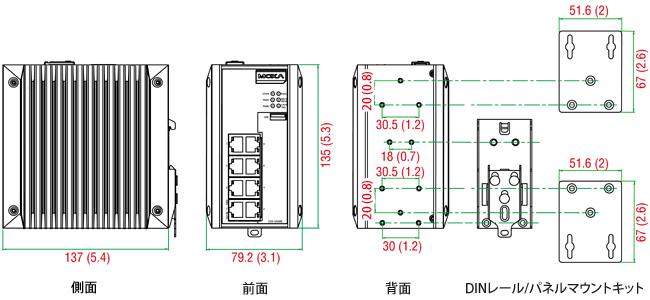

サイズ (単位：mm)
EDS-G508E
EDS-G512E
EDS-G516E
| EDS-G508E | 8ポートフルギガビットマネージドイーサネットスイッチ 8ギガビットT(X)ポート -10～60℃動作温度 |
|---|
コンバーチブルモジュール
| SFP-1G シリーズ | |
| SFP-1G10ALC | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 10 km 伝送距離 TX 1310 nm RX 1550 nm 0～60℃動作温度 |
|---|---|
| SFP-1G10ALC-T | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 10 km伝送距離 TX 1310 nm RX 1550 nm -40～85℃動作温度 |
| SFP-1G10BLC | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 10 km 伝送距離 TX 1550 nm RX 1310 nm 0～60℃動作温度 |
| SFP-1G10BLC-T | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 10 km 伝送距離 TX 1550 nm RX 1310 nm -40～85℃動作温度 |
| SFP-1G20ALC | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 20 km 伝送距離 TX 1310 nm RX 1550 nm 0～60℃動作温度 |
| SFP-1G20ALC-T | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 20 km 伝送距離 TX 1310 nm RX 1550 nm -40～85℃動作温度 |
| SFP-1G20BLC | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 20 km 伝送距離 TX 1550 nm RX 1310 nm 0～60℃動作温度 |
| SFP-1G20BLC-T | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 20 km 伝送距離 TX 1550 nm RX 1310 nm -40～85℃動作温度 |
| SFP-1G40ALC | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 40 km 伝送距離 TX 1310 nm RX 1550 nm 0～60℃動作温度 |
| SFP-1G40ALC-T | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 40 km 伝送距離 TX 1310 nm RX 1550 nm -40～85℃動作温度 |
| SFP-1G40BLC | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 40 km 伝送距離 TX 1550 nm RX 1310 nm 0～60℃動作温度 |
| SFP-1G40BLC-T | WDMタイプ(BiDi) SFPモジュール 1 1000BaseSFPポート LCコネクタ 40 km伝送距離 TX 1550 nm RX 1310 nm -40～85℃動作温度 |
| SFP-1GEZXLC | SFPモジュール 1 1000BaseEZXポート LCコネクタ 110 km伝送距離 0～60℃動作温度 |
| SFP-1GEZXLC-120 | SFPモジュール 1 1000BaseEZXポート LCコネクタ 120 km伝送距離 0～60℃動作温度 |
| SFP-1GLHLC | SFPモジュール 1 1000BaseLHポート LCコネクタ 30 km伝送距離 0～60℃動作温度 |
| SFP-1GLHLC-T | SFPモジュール 1 1000BaseLHポート LCコネクタ 30 km伝送距離 -40～85℃動作温度 |
| SFP-1GLHXLC | SFPモジュール 1 1000BaseLHXポート LCコネクタ 40 km伝送距離 0～60℃動作温度 |
| SFP-1GLHXLC-T | SFPモジュール 1 1000BaseLHXポート LCコネクタ 40 km伝送距離 -40～85℃動作温度 |
| SFP-1GLSXLC | SFPモジュール 1 1000BaseLSXポート LCコネクタ 2 km伝送距離 0～60℃動作温度 |
| SFP-1GLSXLC-T | SFPモジュール 1 1000BaseLSXポート LCコネクタ 2 km伝送距離 -40～85℃動作温度 |
| SFP-1GLXLC | SFPモジュール 1 1000BaseLXポート LCコネクタ 10 km伝送距離 0～60℃動作温度 |
| SFP-1GLXLC-T | SFPモジュール 1 1000BaseLXポート LCコネクタ 10 km伝送距離 -40～85℃動作温度 |
| SFP-1GSXLC | SFPモジュール 1 1000BaseSXポート LCコネクタ 0.5 km伝送距離 0～60℃動作温度 |
| SFP-1GSXLC-T | SFPモジュール 1 1000BaseSXポート LCコネクタ 0.5 km伝送距離 -20～75℃動作温度 |
| SFP-1GZXLC | SFPモジュール 1 1000BaseZXポート LCコネクタ 80 km伝送距離 0～60℃動作温度 |
| SFP-1GZXLC-T | SFPモジュール 1 1000BaseZXポート LCコネクタ 80 km伝送距離 -40～85℃動作温度 |
| SFP-1FE シリーズ | |
| SFP-1FELLC-T | SFPモジュール 100Baseシングルモード LCコネクタ 80km伝送 -40～85℃動作温度 |
| SFP-1FEMLC-T | SFPモジュール 100Baseマルチモード LCコネクタ 4km伝送 -40～85℃動作温度 |
| SFP-1FESLC-T | SFPモジュール 100Baseシングルモード LCコネクタ 40km伝送 -40～85℃動作温度 |
オプショナルアクセサリ
| 電源 | |
| MDR-40-24 | 40W/1.7A DINレール 24 VDC電源 ユニバーサル85～264 VAC または 120-370 VDC 入力 -20～70℃動作温度 |
|---|---|
| DR-4524 | 45W/2A DINレール 24 VDC電源 ユニバーサル85～264 VAC または 120-370 VDC入力 -10～50℃動作温度 |
| DR-75-24 | 75W/3.2A DINレール 24 VDC電源 ユニバーサル85～264 VAC または 120-370 VDC 入力 -10～60℃動作温度 |
| DR-120-24 | 120W/5A DINレール 24 VDC電源 ユニバーサル88～132 VAC または 176～264 VAC 入力（スイッチ切換） または248-370 VDC -10～60℃動作温度 |
| MDR-60-24 | 60W/2.5A DINレール 24 VDC電源 ユニバーサル85～264 VAC または 120-370 VDC 入力 -20～70℃動作温度 |
| ネットワークマネージメントソフトウェア | |
| MXview | コンバージドオートメーションネットワークのために設計された産業ネットワークマネージメントソフトウェア |
| MXconfig | 容易にマス設定および導入に必要な高生産性ツール |
| マウンティングキット | |
| WK-51-01 | ウォールマウンティングキット 51mm幅 |
| OPCサーバ | |
| EDS-SNMP OPC Server Pro | SNMPデバイス共に機能するOPCサーバソフトウェア |
| マウンティングキット | |
| RK-4U | 4U 19"ラックマウンティングキット |
EDS-G508Eシリーズ 製品一覧
| EDS-G508E | 産業用 8G/12G/16Gポート フルギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
| EDS-G508E-T | 産業用 8G/12G/16Gポート フルギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
