HDR-60-24

DINレール 60W 24VDC 電源ユニット

主な製品特長

  • DINレール搭載電源
  • キャビネットの設置に最適なスリムなフォームファクタ
  • ユニバーサルAC電源入力
  • 高い電力変換効率

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

HDR-60-24電源シリーズは、産業用アプリケーション向けに特別に設計されています。スモールフォームファクタは限られたスペースでの設置に最適であり、デバイスは-30~70℃で動作するように設計されています。これらのデバイスはプラスチック製のハウジングを備えており、85~264 VACのAC入力範囲をサポートし、欧州連合が高調波電流を調整するために使用するEN 61000-3-2規格に準拠しています。さらに、過負荷保護のための定電流モードを備えています。

出力電力パラメータ
ワット数60 W
電圧24 VDC
定格電流0 ~ 2.5 A
リップルとノイズ150 mVp-p
電圧調整範囲21.6 ~ 29 VDC
全負荷時のセットアップ/立ち上がり時間 500ミリ秒、230 VACで50ミリ秒
500ミリ秒、115 VACで50ミリ秒
全負荷での典型的なホールドアップ時間 230 VACで30 ミリ秒
115 VACで12 ミリ秒
入力電力パラメータ
電圧範囲 85 ~ 264 VAC (47 ~ 63 Hz)
120 ~ 370 VDC
効率90%
入力電流0.8 A @ 230 VAC, 1.2 A @ 115 VAC
突入電流 (コールドスタート)60 A @ 230 VAC, 30 A @ 115 VAC
過負荷保護
定格出力電力105 ~ 160%
保護タイプ定電流制限、障害状態が解消された後、自動的に回復
過電圧保護
過電圧範囲30 ~ 36 V
保護タイプ動作電圧をシャットダウンし、電源を入れて回復します
メカニカル
ハウジングプラスチック
外形寸法52.5 × 90 × 54.5 mm (2.07 × 3.54 × 2.15 インチ)
重量230 g (0.5 ポンド)
環境制限
動作温度-30 ~ 70℃ (-22 ~ 158°F)
保存温度-40 ~ 85℃ (-40 ~ 167°F)
全負荷での最大動作温度45℃ (113°F)
周囲相対湿度20 ~ 90% (結露しないこと)
適合規格
安全標準UL 508, EN 62368-1, UL 62368-1, IEC 62368-1
EMC標準EN 55032/24, EN 61000-3-2クラスA, EN 61000-3-3
EMS標準 IEC 61000-4-2 ESD:接触:4 kV; 空気:8 kV
IEC 61000-4-3 RS:80 MHz~6000 MHz:10 V / m
IEC 61000-4-4 EFT:電源:2 kV
IEC 61000-4-5サージ:電源:2 kV
IEC 61000-4-6 CS:10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP
MTBF
時間927,560 時間
規格MIL-HDBK-217F
保証
保証期間3年
詳細MOXA社 製品保証方針

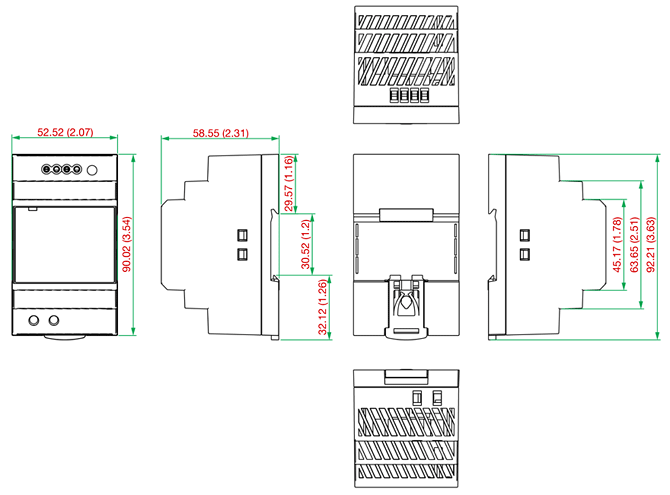

サイズ (単位 = mm)

サイズ
HDR-60-24DINレール 60W 24VDC 電源ユニット
