ICF-1170I-M-ST

産業用CANbus-ファイバコンバーター

主な製品特長

  • 光ファイバ経由で最大2kmの伝送サポート
  • CAN信号-ファイバ および ファイバ-CAN信号変換
  • ボーレート最大1Mbps
  • リダンダンシ用デュアル電源入力
  • 120Ω終端抵抗用DIPスイッチ
  • ファイバテストモード用DIPスイッチ
  • LED:ファイバTX、ファイバRX、電源1、電源2
  • ワイド温度モデル:-40 ~ 85℃環境で使用可能
  • ISO 11898規格に完全互換

FCC

UL

WEEE

TUV_Half

CRoHS

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ

ICF-1170Iシリーズ CANbus-ファイバコンバータは、CAN信号を銅線から光ファイバに変換するために使用します。コンバータは、CANbusシステム用の2KV オプティカルアイソレーション保護とCANbusシステムがオンラインで保持されることを確実にするアラーム接点リレーを備えたデュアル電源入力を装備しています。

ファイバテストモード

ファイバテストモードは、2台のICF-1170Iユニット間でファイバケーブルのテストに使用することができ、ファイバケーブルが正しくデータを送信しているかどうか簡単に測定する方法を提供します。ファイバテストモードを使用するとき、ファイバトランシーバ(TX)はデータ信号を連続的に送信し、"ファイバTX" のLEDが点灯します。RX側では、ICF-1170Iファイバトランシーバ(RX)がTX側からデータ信号を受信すると、"ファイバRX" LEDが点灯します。

CAN通信
CANbusインターフェースISO 11898-2、 ターミナル(CAN_H, CAN_L,CAN_GND)
プロトコルCAN 2.0A および 2.0B (ISO 11898-2)
コネクタ3ピン リムーバブル スクリューターミナル×1
終端抵抗Dipスイッチによる120Ω終端抵抗の選択
ボーレート最大 1 Mbps
システム遅延150ns
アイソレーション保護2KV
伝送距離最大 2km (データレートおよび使用するプロトコルによる)

伝送距離は信号レートにより制限されます。詳細は、ISO 11898-2 規格をご覧ください。

LED表示PWR1、PWR2、ファイバTX、ファイバRX
ファイバ通信
コネクタST (マルチモード)ファイバポート×2

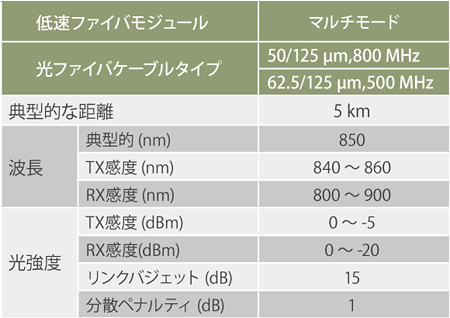

光ファイバケーブル条件
メカニカル
ケースメタル
重さ178 g
サイズ30.3 × 70 × 115mm
環境
動作温度標準モデル:0 ~ 60℃
ワイド温度モデル:-40 ~ 85℃
保管温度-40 ~ 85℃
動作湿度5 ~ 95% RH (結露なきこと)
電源
入力電圧12 ~ 48VDC デュアル電源入力 (冗長電源)
電力消費量ICF-1170I:221 mA @ 12 VDC
アラーム接点:1 リレイ出力、1A @ 24 VDC の電流容量
可逆電圧保護耐保護 V+/V- リバーサル
電流保護1.1 A (耐2信号短絡保護)
規格と認証
安全UL 508
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMSEN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV
EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m
EN 61000-4-4 (EFT): Power: 4 kV; Signal: 2 kV
EN 61000-4-5 (Surge): Power: 2 kV; Signal: 1 kV
EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m
EN 61000-4-8 (PFMF)
グリーン製品RoHS, CRoHS, WEEE
落下IEC 60068-2-32
平均故障間隔 (MTBF)
時間792,085 時間
規格Telcordia (Bellcore), GB
保証
保証期間5年
詳細Moxa社 製品保証方針
ICF-1170I-M-STCANbus-ファイバコンバータ
マルチモード
STコネクタ
0~60℃

ICF-1170Iシリーズ 製品一覧

ICF-1170I-M-ST 産業用CANbus-ファイバコンバーター
ICF-1170I-M-ST-T 産業用CANbus-ファイバコンバーター

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。
