Moxa

ioLogik W5340-T

アクティブGPRS I/O,4 AI,8 DIO,2リレー出力

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • GPRSテレメトリーアプリケーション向けのコンパクトな統合ボックスソリューション
  • 定義可能なGPRS接続方式でデータ通信を最適化
  • 直感的なメニュー方式によるフロントエンドインテリジェンス
  • SMS、I/OステータスによるSNMPトラップ、TCP、e-mailを含むリアルタイムスタンプ付ユニコードアクティブメッセージングサポート
  • フィールドシリアルデバイスにビルトインされた、1 RS-232C/422/485シリアルポート
  • バックアップと持続的データロギング機能をサポート
  • Active OPC技術によるシームレスなSCADA接続性
  • ioAdminによる無線設定、ファームウェア更新、プログラミングをサポート
  • Windows/WinCE VB/VC.NET、Linux C API

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

ioLogik W5340は、スマートグリッド、自動河川監視やパイプライン監視などセルラーリモート監視および警報システムのために設計されています。ioLogik W5000シリーズは、リモート監視アプリケーションを効率よく最大に活用するためにGPRS技術を使用します。この種類のアプリケーションは、降雨量メータ、流量計、水位検知器などの一般的にデバイスのインストールが難しい様々なセンサと接続されるセルラー通信およびI/Oポイントと接続する必要があります。GPRS通信機能の利点を備えたioLogik W5340がこれらの実現を可能にします。

この堅牢で、コンパクトなソリューションは、以下のアプリケーションに最適です。

  • スマートグリッド
  • 浄水、廃水産業
  • ブロードキャスト および 無線通信塔の監視
  • インフラ管理
  • 石油、ガス、電力、交通
  • 照明の管理 および 監視
セルラーインターフェース
インターフェースGPRS
バンドオプションクワッドバンド 850/900/1800/1900MHz
GPRSマルチスロットクラスClass 10
GPRSターミナルデバイスクラスClass B
SMSポイント・トゥー・ポイントText/PDU
SIMインターフェース3V
シリアル通信
インターフェース1×RS-232C/422/485, ソフトウェア選択可能
DB-9(M) または 5端子ターミナルブロック
ボーレート1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps
LAN
イーサネット1×10/100Mbps, RJ45
保護1.5KV電磁アイソレーション
プロトコルModbus/TCP, TCP/IP, UDP, DHCP, Bootp, SNMP, SNTP
アナログ入力
チャンネル4 アナログ入力 (差動入力)
分解能16ビット
I/Oモード電圧/電流
入力レンジ0 ~ 10V, ±10V, ±5V, 0 ~ 20mA, 4 ~ 20mA
精度
  • ±0.1% FSR @ 25℃
  • ±0.3% FSR @ -10 および 55℃
サンプリングレート (全チャンネル)100サンプル/sec
入力インピーダンス200KΩ (min.)
電流入力用ビルトイン抵抗102Ω
DI/DO設定可能チャンネル
チャンネル8
I/Oモード
  • DI または イベントカウンタ (最大900Hz)
  • DO または パルス出力 (最大100Hz)
デジタル入力
チャンネル最大8, source/sink 選択可能
センサータイプNPN/PNPタイプ
I/OモードDI または イベントカウンタ (最大900Hz)
ドライコンタクト
  • Logic 0:GNDにショート
  • Logic 1:オープン
ウェットコンタクト

(Sourceタイプ)

  • Logic 0:0 ~ 3VDC
  • ogic 1:10 ~ 30VDC (DI COM to DI)

(Sinkタイプ)

  • Logic 0:10 ~ 30VDC
  • Logic 1:0 ~ 3VDC
コモンタイプ4ポイント/COM
絶縁3K VDC または 2K Vrms
カウンタ/周波数900Hz, 電源offストレージ
デジタルフィルタリングタイムインターバルソフトウェア選択
過電圧保護36VDC
電源off カウンタメモリ電源off カウンタストレージサポート
デジタル出力
チャンネル最大8, sink タイプ36VDC, 200mA
I/OモードDO または パルス出力 (最大100Hz)
パルス波幅/周波数10ms/100Hz
過電圧保護45VDC
過電流制限600mA
過温度シャットダウン160℃
出力電流規格Max. 200mA/チャンネル
絶縁3K VDC または 2K Vrms
リレー出力
チャンネル2 Form A (N.O.) リレー出力, 5A
接点規格5A @ 30VDC, 5A @ 240VAC, 5A @ 110VAC
インダクタンス負荷2A
抵抗負荷5A
ブレークダウン電圧500VAC
リレーOn/Offタイム10ms, 5ms (max.)
イニシアル絶縁抵抗1G min. @ 500VDC
寿命100,000回 (通常)
イニシアル接点抵抗30mmΩ (max.)
パルス出力20オペレーションタイム/分 (@ 規格負荷)
アイソレーション3K VDC または 2K Vrms
メカニカル
重さ495g
サイズ46.8×135×105mm
電源
電量消費量
  • GPRS 常時On (通信):4.2W
  • GPRS Off:2.8W
電源入力24VDC, 12 ~ 36VDC
環境
動作温度標準温度モデル:-10 ~ 55℃
ワイド温度モデル:-40 ~ 70℃
保管温度-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
認証
安全UL 508 (申請中)
EMIFCC part 15, CISPR (EN55022) Class A
EMSIEC 61000-4-2 (ESD), level 2, 3
IEC 61000-4-3 (RS), level 2
IEC 61000-4-4 (EFT), level 2
IEC 61000-4-5 (Surge), level 3
IEC 61000-4-6 (CS), level 2
IEC 61000-4-8 (PM), level 1
IEC 61000-4-11 (DIP)
IEC 61000-6-2 (ESD), level 2, 3
IEC 61000-6-4 (EFT), level 2
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
保証
保証期間2年
詳細Moxa社 製品保証方針

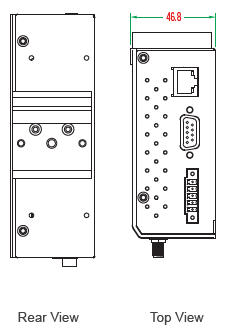

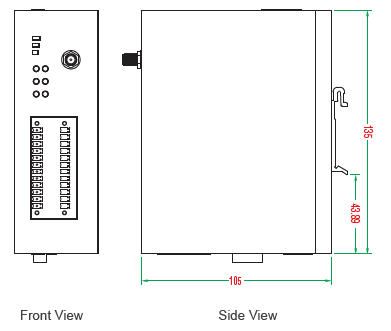

サイズ(単位= mm)

サイズ
サイズ

ピンアサインメント

I/O (左から右)
詳細説明
ioLogik W5340-TアクティブGPRS I/O
4 AI
8 DIO
2 リレー出力
動作温度:-40 ~ 70℃
