オンボードコミュニケーションの未来を形作る NEW

[toc]

Moxaオンボードコミュニケーションソリューション

Moxaは、ハイスピード有線およびワイヤレスソリューション、多目的なコンピュータ、さまざまな種類のIPカメラなど、鉄道業界で最も完全で包括的なオンボードネットワークおよびコンピューティングポートフォリオを提供しています。これらの製品は、機能性に加え、ネットワークのセグメンテーションや高度なセキュリティ機能を統合することで、リスクを軽減し、データの完全性と機密性を確保します。

オンボードおよび
T2Gコミュニケーション

データ駆動型インテリジェンス

ビデオ監視とレコーディング

オンボードおよびT2Gコミュニケーション

IEC 61375セキュアオンボードネットワーク

列車と地上間のWi-Fi/セルラーネットワーク

いつでも、どこでも車両を常に接続状態に保ちましょう。Moxaは、IEC 61375準拠のスイッチやWi-Fiソリューションを使用して、セキュアでハイパフォーマンスなオンボードネットワークの構築を支援します。L2/L3ネットワークから列車と地上間のワイヤレスリンクまで、MoxaのマルチWWANプラットフォームは、CBTCからパッセンジャーWi-Fiに至るまで、あらゆるデータフローを円滑に実現します。

ソリューションのハイライト

IEC 61375規格をベースにしたイーサネットスイッチとプログラマブルコントローラー
複数のサブシステムを単一の統合ネットワークに融合
複数のビデオストリームをコンカレントに伝送できる高帯域幅（FE/GE/10G/802.11n）
ケーブル配線の手間とコストを削減するPoE機能
運用効率を高める柔軟で容易なネットワーク再コンフィギュレーション

IEC 61375セキュアオンボードネットワーク

IEC 61375 オンボードネットワークが相互運用性と標準化を保証する

IEC 61375は、ネットワークテクノロジーや製造会社を問わず、車両編成サブネット間の相互運用性を確保するための新しいオンボード ETB （Ethernet train backbone /イーサネット列車バックボーン）の新しい規格です。
MoxaのIEC 61375のための信頼性のあるトライアングルは、シームレスな再コンフィギュレーション、簡素化された改修、そして組み込みのサイバーセキュリティを保証し、列車ネットワークのコネクティビティ、セキュリティ、そして将来への対応性を維持します。

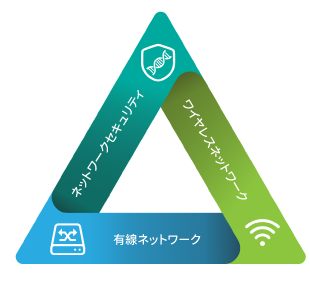

IEC 61375 オンボードネットワークの相互運用性と標準化を保証するトライアングル

ネットワークセキュリティ: セキュリティDNA; ハードウェアおよびソフトウェア向けに設計段階からセキュリティを考慮するセキュア・バイ・デザインと、IEC 62443-4-2に基づくデバイスセキュリティ機能の形成

有線ネットワーク: ダイナミックリングカップリング（DRC）; 連結・切り離しを繰り返す車両編成時においてもネットワークに影響を与えることなく、イーサネット冗長性を提供

ワイヤレスネットワーク: オートキャリッジコネクション（ACC）; 列車運行中に編成変更に対応可能な列車車両間のワイヤレスコネクションを自動的に確立

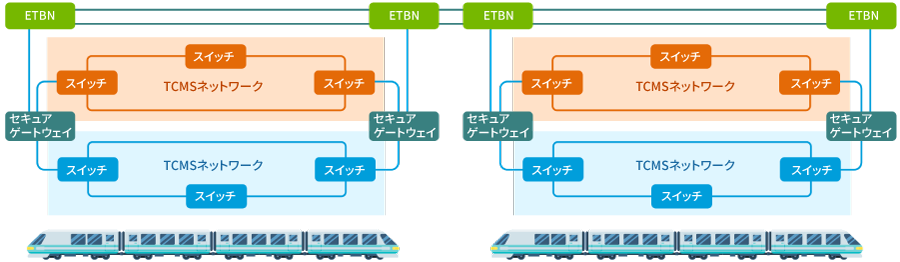

IEC 61375 サイバーレジリエントネットワークの推奨事項

制御ネットワークと情報ネットワークを物理的に分離することで、サイバーセキュリティが強化され、アプリケーションの責任範囲が再定義されます。

利点

ネットワークを分離することで、より高いレベルのセキュリティを実現
ネットワーク情報の管理と監査が容易になる（例：エラーの追跡）

< 画像クリックで拡大します >

柔軟かつインテリジェントなネットワークの再コンフィギュレーション

Moxaのオンボードスイッチは、高密度10GbE/GbEポートとPoEポートにバイパス機能オプションを備え、帯域幅を大量に消費するアプリケーションをサポートすると同時に、ダイナミックな列車ネットワークの再コンフィギュレーションを可能にし、運用上の柔軟性を最大限に高めます。

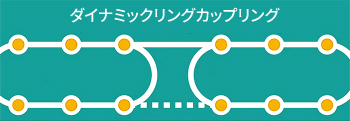

ダイナミックリングカップリング™（DRC）: 列車運行中の車両間の再編成中に、CCTV、Wi-Fi、PIS（旅客情報システム）といったサービスを中断させることなく、車両の編成間でのシームレスなイーサネット冗長性を確保します。

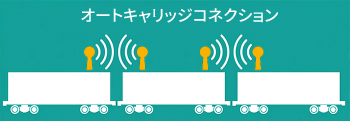

オートキャリッジコネクション（ACC）: 車両の改造（レトロフィット）の際に新たに必要な車両間のワイヤレスリンクを構築し、ケーブル配線の複雑さを低減することを可能にし、柔軟な編成組み換えをサポートします。

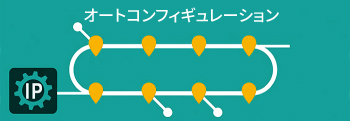

オートコンフィギュレーション: すべてのデバイスに自動的にIP設定を割り当て、インストールと大規模展開を効率化します。

列車と地上間Wi-Fi/セルラーネットワーク

柔軟な列車 - 地上間通信

近代的な鉄道システムにおいて、セルラー通信とWi-Fiは、列車 - 地上間（T2G）コミュニケーションの主流となりつつあります。列車は、走行中に途切れのないストリーミングのためにはセルラー通信を、継続的なデータ伝送には高速ローミングWi-Fiを使用し、費用対効果に優れたデータオフロードには駅構内のWi-Fiを活用しています。Moxaのこのハイブリッドソリューションは、あらゆるシナリオにおいてシームレスかつ最適化されたコネクティビティを実現します。

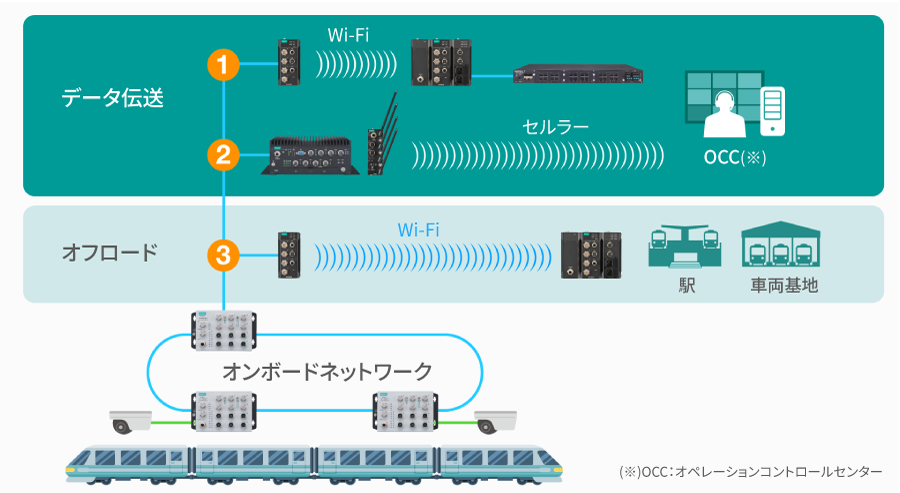

３つのT2Gシナリオ

❶ Wi-Fiによる高速ローミング
❷ セルラー通信によるデータ伝送
❸ 駅や車両基地でのWi-Fiによるオフロード

< 画像クリックで拡大します >

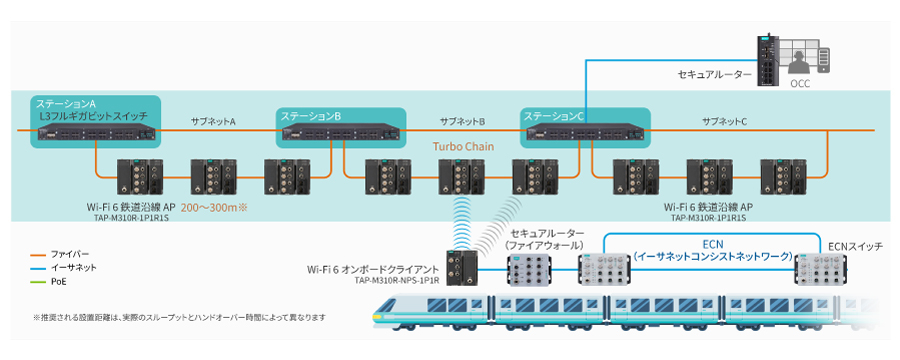

❶ CCTVおよびCBTCデータをWi-Fi 6経由でOCCに伝送する

【シナリオ】

列車のスムーズなローミングを維持するために、線路沿いに200ｍ～300ｍ間隔でワイヤレスアクセスポイント（AP）を設置する必要があります。
線路に沿って設置するワイヤレスデバイスは、光ファイバーリンクを介して堅牢な沿線のバックボーンスイッチに接続されます。

Moxaのソリューション

TAP-M310Rシリーズはモジュラー設計を採用しています。イーサネットスイッチモジュールの使用によって、複数のイーサネット/ Turbo Chainをサポートし、導入と拡張が容易になります。

利点

レジリエント(高い回復力)で、費用対効果に優れたネットワークの拡張、既存ネットワークの容易な拡張が可能になります。

CCTVおよびCBTCデータをWi-Fi 6経由でOCCに伝送する - イメージ

< 画像クリックで拡大します >

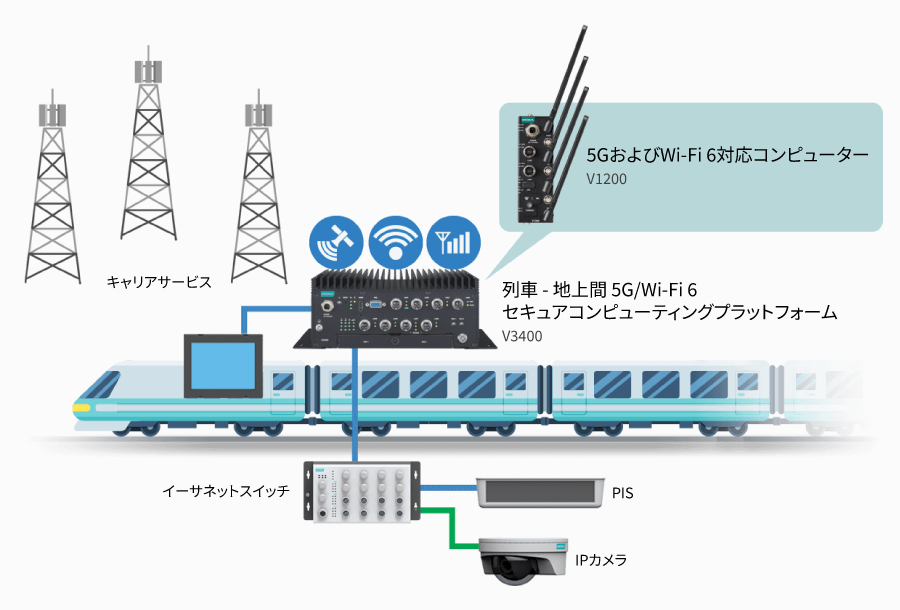

❷ 運用している最中に5Gを利用したデータ伝送を実現する

【シナリオ】

ハイスピード、低遅延、高信頼性の通信ネットワークに対するニーズが高まっています。

Moxaのソリューション

V3400シリーズは、複数の顧客アプリケーションを実行・管理するセキュアなゲートウェイとして機能する、5GおよびWi-Fi 6を搭載した柔軟なコンピュータプラットフォームです。
V1200シリーズは、ベーシックなT2Gアプリケーションに推奨される、5GおよびWi-Fi 6ワイヤレス対応コンピューターです。

利点

5GとWi-Fi 6を組み合わせ、どちらの通信を利用するかを状況に応じて動的に切り替えるインターフェースにより、より速く、安全で、信頼性の高い鉄道システムを実現する、ハイブリッド通信ソリューションを完成できます。

< 画像クリックで拡大します >

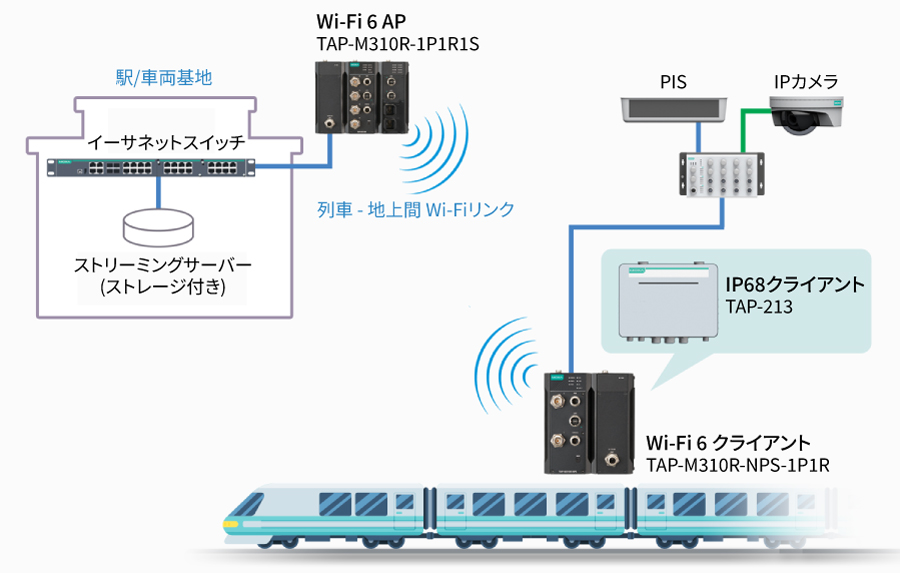

❸ Wi-Fi 6を利用して、記録されたデータを駅や車両基地へ素早くオフロードする

【シナリオ】

列車が駅に入線または車両基地に戻る際、すべてのオンボードデータはWi-Fi経由でオフロードされます。

Moxaのソリューション

オンボードWi-Fi 6クライアントは、駅の屋外APに接続し、列車から駅へビデオデータを伝送します。

利点

5GとWi-Fi 6を組み合わせ、どちらの通信を利用するかを状況に応じて動的に切り替えるインターフェースにより、より速く、安全で、信頼性の高い鉄道システムを実現する、ハイブリッド通信ソリューションを完成できます。

Wi-Fi 6を利用して、記録されたデータを駅や車両基地へ素早くオフロードする - イメージ

< 画像クリックで拡大します >

Moxaオンボードコミュニケーションソリューションへ

データ駆動型インテリジェンス

セキュアゲートウェイ

マルチアプリケーションコンピューティングプラットフォーム

列車運転士用ディスプレイ装置（TOD）

現代の鉄道では、リアルタイム監視、制御、そして多様なアプリケーションに対応するために、コンパクトでありながらパワフルなオンボードコンピューティングが求められています。MoxaのEN 50155準拠のファンレスコンピューターは、ビデオ伝送、録画、およびセキュアなワイヤレスコネクティビティを統合しています。汎用性の高いプラットフォームと、信頼性の高いセキュアゲートウェイとして機能し、PIS、CCTV、運転席ディスプレイを駆動することで、運行全体を通してインテリジェンス、サイバーセキュリティ、そしてスムーズな運行を実現します。

: ローカルで; リアルタイムデータ分析を; 活用

: 複数の; 仮想化アプリケーションを; 同時に実行

: エッジで重要な; データをサイバー脅威から; 保護

: インテリジェントに; 車両からのデータフローを; 制御

ソリューションのハイライト

オンボードコンピューターはリアルタイム分析を可能にし、コスト削減と資産寿命の延長を実現します。
柔軟なEN 50155プラットフォームはセキュアなゲートウェイとして機能し、1つのプラットフォーム上で複数の仮想化アプリケーションを安全に実行します。
NVRコンピューターは、信頼性の高いビデオ録画とシームレスなOCCデータストリーミングを実現します。
パネルコンピューターは、日光下でも見やすいタッチ対応の操作コントロールを提供します。

オンボードコンピューティングを活用して運行中にデータからインテリジェンスを引き出す

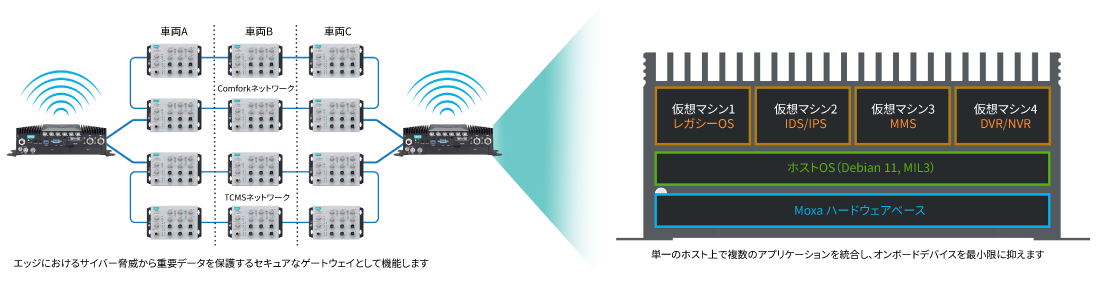

セキュアゲートウェイ

列車 - 地上間（T2G）セキュリティと統合されたオンボードアプリケーションを確保しつつ、複数の仮想化されたアプリケーションを同時に実行する

複数の顧客アプリケーションを実行および管理するセキュアなゲートウェイとして機能する、柔軟なコンピュータープラットフォーム

主な機能：

包括的なネットワークセキュリティ
高度なファイアウォールとルーター機能
多様なネットワークサービスと機能
仮想マシン管理

< 画像クリックで拡大します >

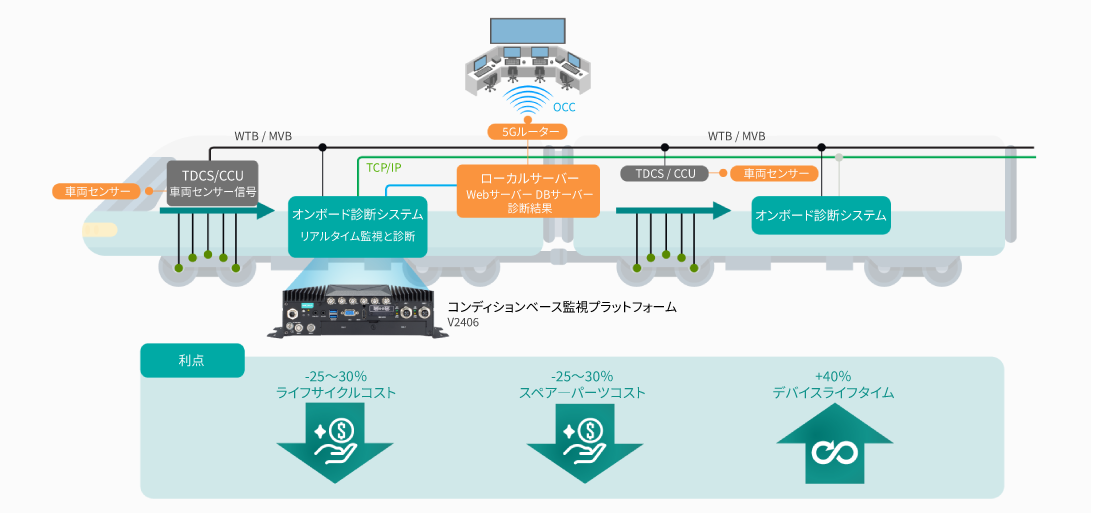

マルチアプリケーションコンピューティングプラットフォーム

リアルタイムデータ分析とデータフロー制御を活用したコンディションベースメンテナンス (CBM)

コンディションベースメンテナンス (CBM) は、リアルタイムのセンサーデータと高度な分析を活用し、深刻化する前に潜在的な問題を検知することで、ダウンタイムとコストを削減します。MoxaのEN 50155準拠オンボードコンピューターは、エッジコンピューティングを使用して列車の診断データを処理し、セントラルシステムと共有します。これにより、ライフサイクルコストを削減し、部品使用量を減らし、資産の寿命を最大40%延長することが可能になります。

< 画像クリックで拡大します >

列車運転士用ディスプレイ装置(TOD）

列車運転席ディスプレイ装置 (TOD) 上で、リアルタイムでドライバーインターフェースへのアクセスと制御が実現可能

Moxaオンボードコミュニケーションソリューションへ

ビデオ監視とレコーディング

オンボードビデオ監視カメラ

NVRプラットフォーム

オンボードCCTVは、運転席や客車から車両の出入口、線路の視界まで、列車全体にわたって信頼性の高いビデオを提供すると同時に、限られたスペース、振動、トンネルに入った際と出てきた際の急激な光の変化などにも対応しなければなりません。Moxaの堅牢なIPカメラとハイパフォーマンスNVRプラットフォームは、鮮明なHDビデオ、効率的な帯域幅使用、そしてリアルタイム監視を保証し、より安全な運行とスムーズな運用を実現します。

ソリューションのハイライト

さまざまなオンボードシナリオに対応する豊富なカメラとレンズ
あらゆる照明条件で鮮明な画像を実現する高度な画像処理テクノロジー
PoE給電によりケーブル配線を削減
EN 50155 OT4温度基準（-40～70℃）に準拠
振動、湿度、粉塵、破壊行為に対する耐性設計

オンボードビデオ監視カメラ

あらゆるアプリケーションに完璧に適合するソリューション

いかなる状況においてもクリアな視界を確保する

列車の車内照明は、特にトンネルの出入り時などに大きく変化します。MoxaのIPカメラは瞬時に明るさを調整し、WDR、DNR、BLC機能を備えた鮮明なHD/1080Pビデオを提供します。幅広いレンズのラインナップにより、あらゆる環境において最適な視野を確保できます。

高度な画像テクノロジー

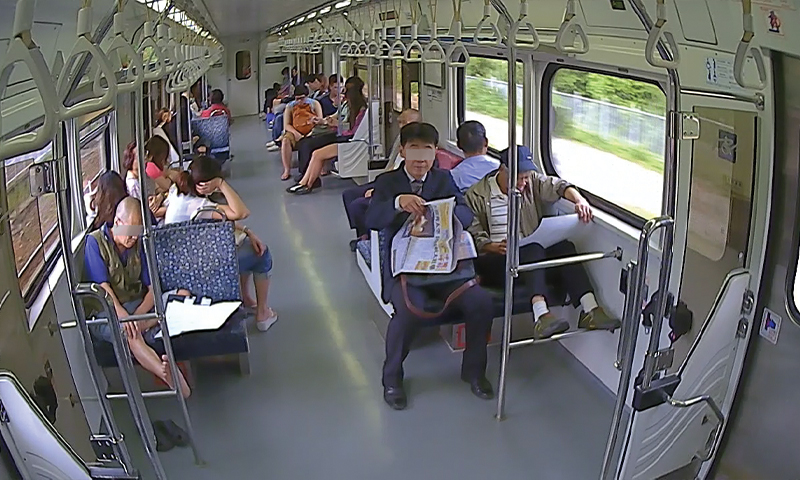

: 優れたWDRパフォーマンス

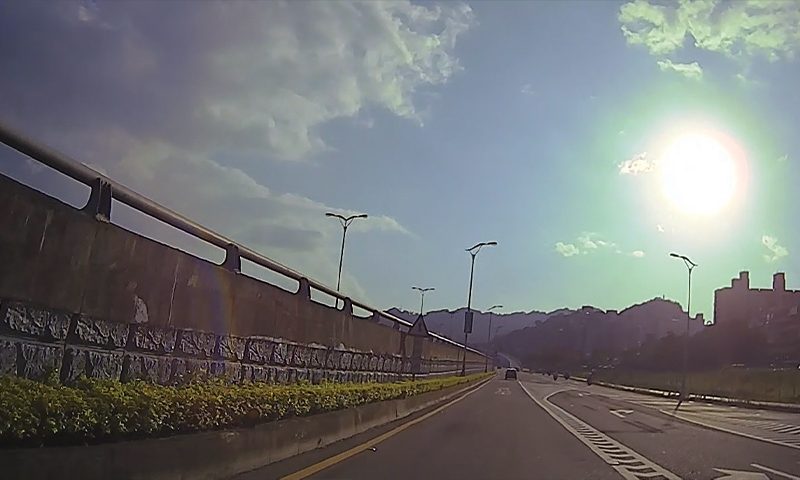

: 強力な光の抑制

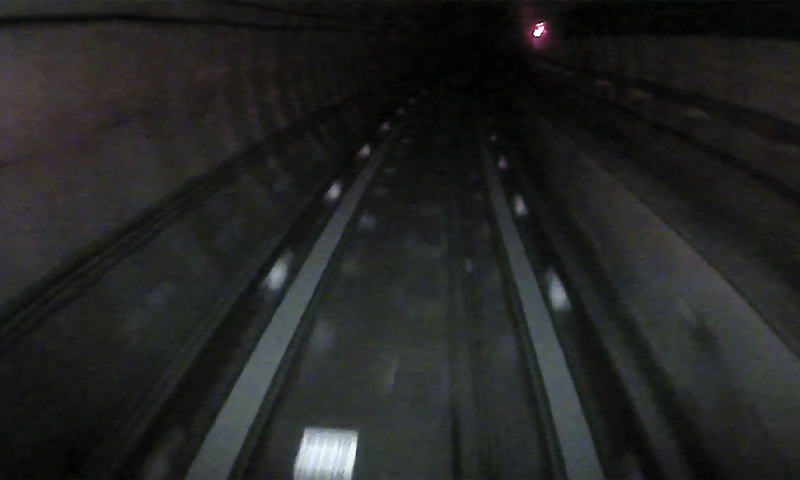

: 低照度環境でも鮮明なカラー

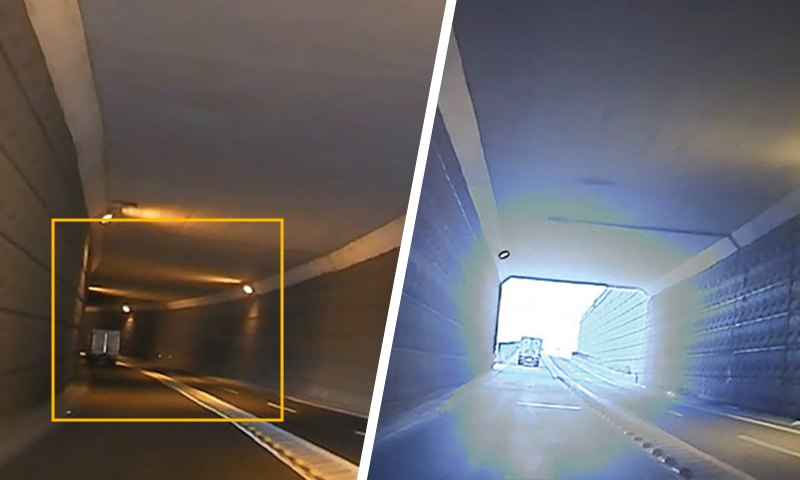

: 急激な光の変化にも素早く対応

NVRプラットフォーム

オンボードCCTVビデオをライブで視聴し、確実に再生

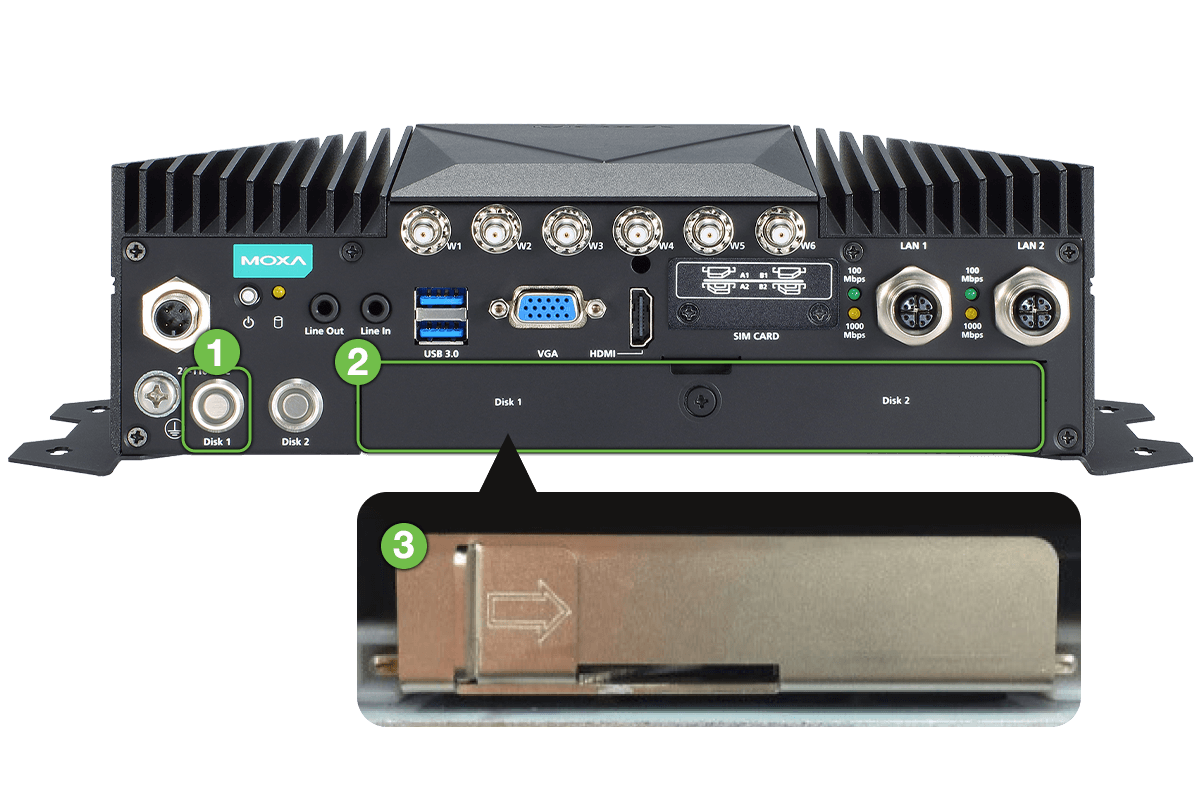

ホットスワップ対応HDモジュールにより、容易なメンテナンスと最小限のシステムダウンタイムを実現

ホットスワップボタンを押すとHDDが停止し、LEDが点滅する

LEDの点滅が止まったら、ディスクパネルのネジを外す

HDDのロックをずらし、引き抜いて、HDDを交換する

Moxaオンボードコミュニケーションソリューションへ

推奨製品

オンボードイーサネットネットワーク

TN-4900 シリーズ	TN-G4500 シリーズ	TN-G6500 シリーズ	TN-4500B シリーズ	TN-4500A シリーズ	TN-5500A シリーズ	TN-5300A シリーズ

EN 50155 ギガビットセキュリティルーター	EN 50155 Layer 2 マルチギガビットスイッチ	EN 50155 フルギガビットイーサネットスイッチ、最大8 PoEポート	EN 50155 8ポート〜28ポートイーサネットマネージドスイッチ、最大16ギガビットポートおよび最大24 PoEポート	EN 50155 12+4G/24+4Gポートギガビットイーサネットスイッチ、最大20 PoEポート	EN 50155 8ポート〜１8ポートイーサネットスイッチ、最大8 PoEポートおよび最大2ギガビットイーサネットポート	EN 50155 5/8ポートアンマネージドイーサネットスイッチ

コンピューティングプラットフォーム

V3400シリーズ	V3200シリーズ	V2406Cシリーズ	V1200シリーズ	MPC-2121シリーズ

第11世代インテル® Core™ プロセッサー、5G/Wi-Fi 6、デュアルホットスワップ対応HDD/SDD、-40〜70℃	第11世代インテル® Core™ プロセッサー、電源アイソレーション、ワイヤレス用拡張スロット、デュアルSSD対応　産業用コンピューター	第7世代Intel® Core™プロセッサー、NVRコンピューター、電源アイソレーション、mini PCIeスロット×2、デュアルホットスワップ対応HDD/SSD	Armベースコンパクト鉄道用コンピュータ-、ワイヤレスおよびセルラー拡張オプション	10インチ/12インチファンレスパネルコンピューター、500ニットまたは1000ニットの直射日光下でも読み取り可能な LED バックライト搭載

列車 - 地上間通信

TAP-M310Rシリーズ	TAP-213シリーズ	WAC-M300シリーズ

鉄道車両 - 地上間 Wi-Fi 6 AP/クライアント	Wi-Fi 4 (802.11n)対応鉄道車両 - 地上間 IP68保護等級ワイヤレスAP/クライアント	TAP-M310シリーズ用鉄道車両 - 地上間ワイヤレスアクセスコントローラー

IPカメラ

VPort 07-3シリーズ	VPort P16-2MRシリーズ	VPort 06EC-2Vシリーズ	VPort P06HC-1Vシリーズ

オンボードIPカメラ、H.265圧縮技術により3メガピクセルの画像の提供、画質と帯域幅を最適化	運転席から前方/後方の両方を監視するカメラ、IR内蔵で低照度環境でも鮮明な画像を提供	EN 50155、1080p解像度、昼夜対応の屋外用IPカメラ	EN 50155、HD、立方体型IPカメラ

産業用認証

動画

モビリティの未来を切り拓く

効率的かつ高度なテクノロジーで、よりスマートで安全な交通システムを実現

Moxaは、15年以上にわたる鉄道デジタル化の経験と、35年以上にわたるOT（オペレーショナルテクノロジー）の専門知識を有する、産業用ネットワークおよびコンピューティングソリューションのリーディングエキスパートです。強力なグローバルプレゼンスの背景に支えられ、比類のない品質と信頼性を提供すると共に、先駆的な鉄道技術により業界をリードしています。

Moxaはデジタルトランスフォーメーションを推進し、次世代の交通システムを形作りながら、モビリティの未来を創造しています。
