CP-102UF-M
2ポート ユニバーサルPCI シリアルoverファイバーボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 128-byte FIFO およびオンチップハードウェア/ソフトウェアフロー制御
- 3.3/5V PCI およびPCI-Xコンパチブル
- Windows (7, Vista, 2008, 2003, XP, 2000, 98, ME), WinCE 5.0, Linux, Unixドライバの提供
- オンボードLED表示および管理ソフトウェアによる容易なメンテナンス
- EMI/RFI、電位差から生じるシステム障害の阻止
- 電気的減衰、化学的な腐食からガード
- シリアル信号延長 :
シングルモード : 最大40km (CP-102UF-S)
マルチモード : 最大5km (CP-102UF-M) - "リング" および "ポイント-ツウ-ポイント" 送信モードサポート
- 高速伝送 : 最大921.6Kbps
リングオペレーション

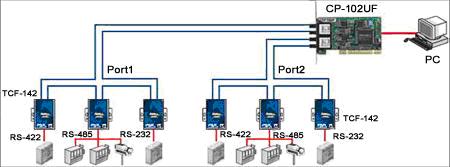

CP-102UFを搭載するPCまたはIPCは、TCF-142シリアル⇒ファイバーコンバータで形成される光ファイバーリングのノードとして構成されます。TCF-142は、2ファイバーポートおよび1シリアルポートを備えていますのでリングの一部であるPCは、リングに接続されているシリアルデバイスと通信することができます。リングがセットアップされると簡単にDIPスイッチを使いCP-102UFを"リングモード"にコンフィギュレーションします。1つのノードが信号を送信すると信号は、元の送信ユニットに戻りその信号がブロックされるまでリングを回り続けます。CP-102UFは、全長最大100kmの光ファイバーリングをセットアップすることができます。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CP-102UFスマートユニバーサルPCIボードは、長距離、マルチポイント、PCベースのデータ収集ソリューションを必要とする工業用オートメーションのアプリケーションのために設計されています。
CP-102UFは、一般的なオペレーティングシステムとの互換性があるスマートなユニバーサルPCIボードです。 ボードは、2つのシリアルポートを備えそれぞれデータレート最大921.6Kbpsまでサポートしています。両方とも3.3Vおよび5V PCIバスをサポートしているので、あらゆるPCサーバにCP-102UFをインストールすることができます。
通常RS-232C規格として最大15mあるいはRS-422/485であっても最大1.2kmの限界であるのに対してシングルモードファイバを使用するCP-102UFは、シリアルデータを最大40kmまで、マルチモードファイバを使用するとき最大5kmまで延長ができます。また、多くの工業用アプリケーションで使用する場合、光ファイバは、カッパーケーブルと異なりEMI/RFI、エレクトロマグネティック輻射、グラウンド・ループ、コモンモードノイズといった危険な電位差から生じるシステム障害を回避することができます。
| ハードウェア | |
| Bus | 32ビットユニバーサルPCI |
|---|---|
| ポート数 | 2 |
| ボード数 | PCあたり4枚 (max.) |
| 光ファイバーインターフェース | |
| ファイバコネクタ | STタイプ |
| ファイバケーブル | CP-102UF-M : 50/125, 62.5/125, または100/140μm CP-102UF-S : 8.3/125, 8.75/125, 9/125 または10/140μm |
| 伝送距離 | CP-102UF-M : 最大5km (マルチモードファイバ) CP-102UF-S : 最大40km (シングルモードファイバ) |
| 波長 | CP-102UF-M : 820nm CP-102UF-S : 1310nm Tx 出力 : -5dBm |
| Rx 感度 | CP-102UF-M : -20dBm CP-102UF-S : -24dBm |
| ポイント-ツウ-ポイント接続 | 半2重または全2重 |
| リング接続 | 半2重 |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップバイト | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | XON/XOFF |
| I/O アドレス | BIOSによりアサイン |
| IRQ | BIOSによりアサイン |
| サポートドライバ | |
| OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000, Windows CE 6.0, Windows XP Embedded, DOS, Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10 |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -20 ～ 85℃ |
| 認証 | |
| FCC | Part 15 Class B |
| EMI | EN55022 Class B |
| EMS | EN55024 EN 61000-3-2 EN 61000-3-3 IEC 61000-4-2(ESD) IEC 61000-4-3(RS) IEC 61000-4-4(EFT) IEC 61000-4-5(Surge) IEC 61000-4-6(CS) IEC 61000-4-8 IEC 61000-4-11(DIPS) |
| 電力 | |
| 消費電力量 | CP-102UF-M : 429mA @+5V CP-102UF-S : 424mA @+5V |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

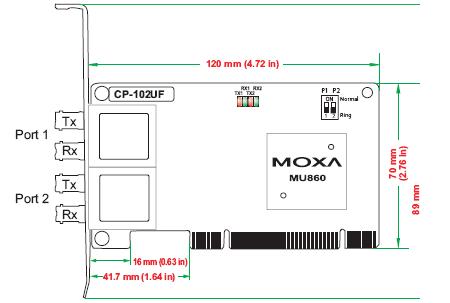

サイズ（単位 = mm）
| CP-102UF-M | 2ポートユニバーサルPCIシリアルインターフェース・ファイバーボード、マルチモード、5kmサポート（STコネクタ） | /tr>
|---|---|
| CP-102UF-S | 2ポートユニバーサルPCIシリアルインターフェース・ファイバーボード、シングルモード、40kmサポート（STコネクタ） |
