EDS-205A
5ポート コンパクトアンマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 冗長デュアル12/24/48VDC電源入力
- IP30アルミニウム筐体
- 危険区域（クラスI区分2/ATEXゾーン2）、輸送機器（NEMA TS2/EN 50121-4）、船舶環境（DNV/LR/ABS/NK）に適した堅牢なハードウェア設計
- -40～75℃の広範囲動作温度（-Tモデル）
- PROFINET適合クラスA認証取得
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
EDS-205Aシリーズ5ポート産業用イーサネットスイッチは、IEEE 802.3およびIEEE 802.3u/xに準拠し、10/100Mフル/ハーフデュプレックス、MDI/MDI-X自動検知をサポートします。12/24/48 VDC（9.6～60 VDC）の冗長電源入力に対応しており、稼働中のDC電源に同時に接続することができます。これらのスイッチは、FCC、UL、CE規格に準拠した、船舶（DNV/LR/ABS/NK）、鉄道沿線、高速道路、モバイルアプリケーション（EN 50121-4/NEMA TS2）、危険場所（Class I Div. 2、ATEX Zone 2、IECEx）などの過酷な産業環境向けに設計されています。
EDS-205Aスイッチは、標準動作温度範囲-10～60℃、または広範囲動作温度範囲-40～75℃で提供されます。全モデルは100%バーンインテストを実施し、産業用自動化制御アプリケーションの特殊な要件を満たすことを保証します。さらに、EDS-205Aスイッチにはブロードキャストストーム保護機能とQoS（サービス品質）の有効/無効を切り替えるDIPスイッチを搭載し、産業アプリケーション向けにさらなる柔軟性を提供します。PROFINET適合クラスA（CC-A）にも準拠しており、PROFINETネットワークへの適用が可能です。
| イーサネットインターフェース | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 10/100BaseT(X)ポート (RJ45コネクター) | 5 オートネゴシエーションスピード 半2重/全2重モード オートMDI/MDI-Xコネクション |
|||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) および100BaseFX IEEE 802.3x フロー制御 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 光ファイバー | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 光ファイバー |
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| スイッチプロパティ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| MACテーブルサイズ | 1 K | |||||||||||||||||||||||||||||||||||||||||||||||||
| パケットバッファサイズ | 384 kbits | |||||||||||||||||||||||||||||||||||||||||||||||||
| プロセッシングタイプ | ストアアンドフォワード | |||||||||||||||||||||||||||||||||||||||||||||||||
| 電源パラメーター | ||||||||||||||||||||||||||||||||||||||||||||||||||
| コネクション | 1リムーバブル 2端子ターミナルブロック | |||||||||||||||||||||||||||||||||||||||||||||||||
| 入力電流 | 0.09 A @ 24 VDC | |||||||||||||||||||||||||||||||||||||||||||||||||
| 入力電圧 | 12/24/48 VDC, 冗長デュアル入力 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 動作電圧 | 9.6 ～ 60 VDC | |||||||||||||||||||||||||||||||||||||||||||||||||
| 過電流保護 | サポート | |||||||||||||||||||||||||||||||||||||||||||||||||
| 逆極性保護 | サポート | |||||||||||||||||||||||||||||||||||||||||||||||||
| DIPスイッチコンフィギュレーション | ||||||||||||||||||||||||||||||||||||||||||||||||||
| イーサネットインターフェース | ブロードキャストストーム保護 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 筐体特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ハウジング | アルミニウム | |||||||||||||||||||||||||||||||||||||||||||||||||
| IP保護等級 | IP30 | |||||||||||||||||||||||||||||||||||||||||||||||||
| サイズ | 30 x 115 x 70 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| 重さ | 175 g | |||||||||||||||||||||||||||||||||||||||||||||||||
| インストレーション | DINレールマウンティング, ウォールマウンティング (オプショナルキット使用) | |||||||||||||||||||||||||||||||||||||||||||||||||
| 環境 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 動作温度 | -10 ～ 60℃ | |||||||||||||||||||||||||||||||||||||||||||||||||
| 保管温度 | -40 ～ 85℃ | |||||||||||||||||||||||||||||||||||||||||||||||||
| 周囲相対湿度 | 5 ～ 95% (結露なきこと) | |||||||||||||||||||||||||||||||||||||||||||||||||
| 規格および認証 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| EMC | EN 55032/24 | |||||||||||||||||||||||||||||||||||||||||||||||||
| EMI | CISPR 32, FCC Part 15B Class A | |||||||||||||||||||||||||||||||||||||||||||||||||
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 危険箇所 | IECEx, ATEX, Class I Division 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 海洋 | IECEx, ATEX, Class I Division 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 鉄道 | EN 50121-4 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 安全 | UL 508 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 衝撃 | IEC 60068-2-27 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 交通管制 | NEMA TS2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 振動 | IEC 60068-2-6 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 自由落下 | IEC 60068-2-31 | |||||||||||||||||||||||||||||||||||||||||||||||||
| MTBF | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 時間 | 3,040,784時間 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 規格 | Telcordia (Bellcore), GB | |||||||||||||||||||||||||||||||||||||||||||||||||
| 保証 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 保証期間 | 5年 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細 | Moxa社 製品保証方針 | |||||||||||||||||||||||||||||||||||||||||||||||||

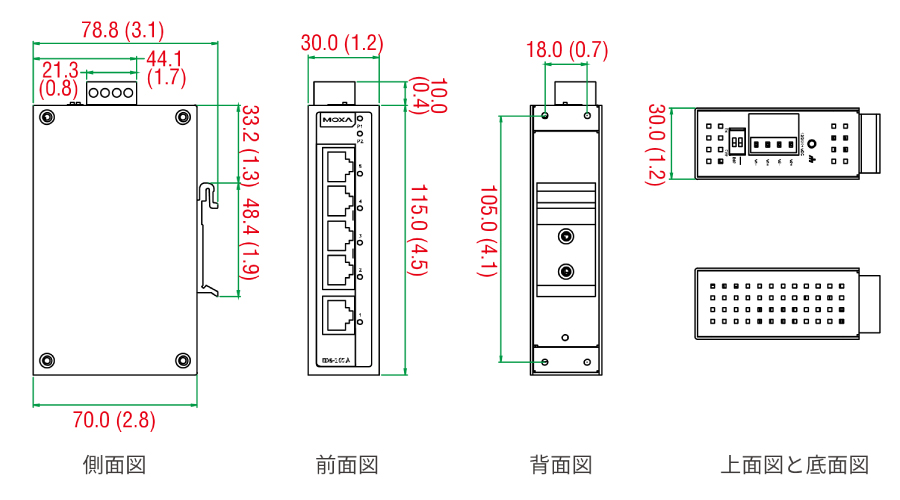

サイズ (単位 = mm)
| EDS-205A | 10/100BaseT(X)ポート×5 動作温度：-10～60℃ |
|---|
オプショナルアクセサリー
| DINレール電源 | ||
| DR-120-24 | 120W/5A DINレール 24VDC電源 88～132VAC または 176～264VAC入力 (スイッチ切換) 動作温度：-10～60℃ | |
|---|---|---|
| DR-4524 | 45W/2A DINレール 24VDC電源 85～264VAC入力 動作温度：-10～50℃ | |
| DR-75-24 | 75W/3.2A DINレール 24VDC電源 85～264VAC入力 動作温度：-10～60℃ | |
| MDR-40-24 | 40W/1.7A DINレール 24VDC電源 85～264VAC入力 動作温度：-20～70℃ | |
| MDR-60-24 | 60W/2.5A DINレール 24VDC電源 85～264VAC入力 動作温度：-20～70℃ | |
| ウオールマウンティングキット | ||
| WK-30 | 壁面取付キット プレート2枚 ネジ4本 30 x 66.8 x 2 mm | |
| ラックマウンティングキット | ||
| RK-4U | 19インチラックマウンティングキット | |
EDS-205Aシリーズ 製品一覧
| EDS-205A | 5ポート コンパクトアンマネージドイーサネットスイッチ |
| EDS-205A-M-SC | 5ポート コンパクトアンマネージドイーサネットスイッチ,マルチモードSC |
| EDS-205A-M-SC-T | 5ポート コンパクトアンマネージドイーサネットスイッチ,マルチモードSC (ワイド温度モデル) |
| EDS-205A-M-ST | 5ポート コンパクトアンマネージドイーサネットスイッチ,マルチモードST |
| EDS-205A-M-ST-T | 5ポート コンパクトアンマネージドイーサネットスイッチ,マルチモードST (ワイド温度モデル) |
| EDS-205A-S-SC | 5ポート コンパクトアンマネージドイーサネットスイッチ,シングルモードSC |
| EDS-205A-S-SC-T | 5ポート コンパクトアンマネージドイーサネットスイッチ,シングルモードSC (ワイド温度モデル) |
| EDS-205A-T | 5ポート コンパクトアンマネージドイーサネットスイッチ (ワイド温度モデル) |
