IA261-I-CE
IA261-I/IA262-I
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Cirrus Logic EP9315 ARM9 CPU, 200 MHz
- 128 MB RAMオンボード, 32 MB flash disk
- フィールドサイトで監視ができるVGAインターフェース
- 2 KV デジタル絶縁 RS-232C/422/485シリアルポート
- ネットワーク冗長化のためのデュアル10/100 Mbpsイーサネット
- CANオープンプロトコルをサポートするデュアル 2 KV デジタルアイソレーションCANポート
- 8+8 DI/DO 3 KV 光学アイソレーション保護
- 12～48 VDC 冗長電源入力設計
- CompactFlashおよびUSB 2.0 ホストサポート
- Ready-to-Run LinuxまたはWinCE 6.0プラットフォーム
- -40～75℃広範囲動作温度サポートモデル
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
IA261-I/IA262-I 組込コンピュータは、RS-232C/422/485(IA262-I)×2 または RS-232C/422/485(IA261-I)シリアルポート×4、デュアルCANbusポート(IA262-I専用)、デュアルイーサネットポート、8デジタル入力チャネル、8デジタル出力チャネル、VGA出力、USBホスト×2、CompactFlashソケットを備えています。コンピュータは、コンパクトサイズ、IP40保護された産業用グレードの強化されたアルミニウムケースに収納されています。
IA261-I/IA262-Iは、パワフルなコンピューティングエンジン Cirrus Logic EP9315 ARM9、32ビット、200MHz RISC CPUを搭載しており、熱の発生を抑え、多くの通信機能をサポートしています。32MB NOR Flash ROMおよび128MB SDRAMが内蔵されているので、直接アプリケーションソフトを動かすだけの十分なメモリを搭載しています。
IA261-I/IA262-IはVGA出力をサポートしており、VGAおよびHMI機能を必要とする製造オートメーション、製造ラインプロセス監視、鉱山採掘オートメーションといった産業用アプリケーションにおけるSCADAシステムには理想的といえます。
IA261-I/IA262-Iは、RS-232C/422/485、CANbus(IA262-I専用)、デジタルI/Oを含む多くのタイプのデバイス接続をサポートしています。 デュアルLANポートによりネットワーク冗長性を必要とする産業用アプリケーションのための理想的なコミュニケーションプラットホームを提供します。標準動作温度モデルに加え、過酷な産業環境に対応した広範囲動作温度モデル(-40℃～75℃)があります。
IA261-I/IA262-Iは、WindowsCE6.0がプリインストールされている以外に、一般的なWindowsおよび .NET2.0コンピューティング環境をサポートしています。エンベデッドVisual C++またはVisual Studio 2005を使って開発された標準のPCのプログラムは、最小の努力でIA261-I/IA262-Iに移植することができます。
ハードウェア仕様
| コンピュータ | |
| CPU | Cirrus EP9315 ARM9 CPU, 200 MHz |
|---|---|
| OS (プリインストール) | Windows CE 6.0 または Linux |
| DRAM | 128 MB オンボード |
| Flash | 32 MB オンボード |
| USB | USB 2.0 ホスト x 2, USB 2.0準拠 (OHCI) タイプ A コネクタ |
| ストレージ | |
| ストレージ拡張 | コンパクトフラッシュスロット |
| ディスプレイ | |
| グラフィックコントローラ | EP9315インターナルグラフィックス・アクセラレータ･エンジン、TTLグラフィカル信号サポート |
| ディスプレイインターフェース | VGA出力用CRTインターフェース、DB15メスコネクタ |
| グラフィックス解像度 | 1024 x 768, 8ビット |
| イーサネットインターフェース | |
| LAN | オートセンシング 10/100 Mbpsポート(RJ45) |
| 磁気絶縁保護 | 1.5 KV ビルトイン |
| シリアルインターフェース | |
| シリアル規格 | 2または4 RS-232C/422/485ポート、ソフトウェア選択可(DB9オス) |
| ESD保護 | 4 KV (全信号) |
| アイソレーション | 2kV デジタルアイソレーション |
| コンソールポート | RS-232C (TxD, RxD, GND), 4ピンヘッダ出力 (115200, n, 8, 1) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | Non, 奇数, 偶数, スペース, マーク |
| フローコントロール | RTS/CTS, XON/XOFFf, RS-485用ADDC™ (automatic data direction control) |
| ボーレート | 50 bps～921.6 Kbps (非標準ボーレート設定サポート) |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| デジタル入力 | |
| 入力チャンネル | 8, ソースタイプ |
| 入力電圧 | 0～30 VDC |
| デジタル入力レベル (ドライコンタクト) |
ロジックレベル 0: クローズ － GND; ロジックレベル 1: オープン |
| デジタル入力レベル (ウェットコンタクト) |
ロジックレベル 0: +3V max; ロジックレベル 1: +10V～+30V (COM － DI) |
| コネクタタイプ | 10ピン スクリュー ターミナルブロック(8 ポイント, COM, GND) |
| 光絶縁保護 | 3 KV |
| デジタル出力 | |
| 出力チャンネル | 8, sinkタイプ |
| 出力電流 | 最大 200 mA /チャンネルあたり |
| オンステート電圧 | 24 VDC ノーマル, オープンコレクタ 30V |
| コネクタタイプ | 9ピン スクリュー ターミナルブロック (8 ポイント, GND) |
| 光絶縁保護 | 3 KV |
| CANbus通信 (IA262-Iのみ) | |
| インターフェース | デュアルデジタルアイソレーション CAN2.0A/2.0B対応ポート |
| CAN コントローラ | Phillips SJA1000T |
| 信号 | CAN-H, CAN-L |
| デジタルアイソレーション保護 | 2 KV |
| スピード | 10 Kbps ～ 1 Mbps |
| コネクタ | DB9オス |
| LED | |
| システム | Power, Ready, Storage |
| LAN | 10M/Link × 2, 100M/Link × 2 (オンコネクタ) |
| シリアル | TxD × 4, RxD × 4 IA261-I: P1～P4：シリアルポート IA262-I: P1～P2：シリアルポート, P3～P4：CANポート |
| スイッチとボタン | |
| リセットボタン | 「工場出荷時のデフォルトにリセット」をサポート |
| メカニカル | |
| ケース | アルミニウム, 産業用レベル バーチカルフォームファクタ |
| 重量 | 950 g |
| 寸法 | 60 × 115 × 152 mm |
| 取付 | DINレール, ウォールマウント |
| 環境 | |
| 動作温度 | 標準モデル: -10～60℃ ワイド温度モデル: -40～75℃ |
| 保管時温度 | 標準モデル: -20～80℃ ワイド温度モデル: -40～85℃ |
| 動作湿度 | 5～95％ (結露なきこと) |
| 耐震 | 5 g rms ＠ IEC-68-2-34、ランダム波、5-500 Hz、1軸あたり1時間 |
| 耐衝撃性 | 50 g rms ＠ IEC-68-2-27、半正弦波、11ミリ秒 |
| 電源 | |
| 入力電圧 | 冗長電源入力設計 PWR1: 12～48 VDC (3ピンターミナルブロック) PWR2: 12～48 VDC (電源パワージャック) |
| 消費電力 | USBポート無負荷：5.8 W ・240 mA ＠ 24 VDC ・480 mA ＠ 12 VDC USBポート全負荷：11 W ・450 mA ＠ 24 VDC ・900 mA ＠ 12 VDC |
| 認証 | |
| 安全 | UL 60950-1, CSA C22.2 No. 60950-1-03, EN 60950-1 |
| EMC | EN 61000-6-4, EN 61000-3-2 Class D, EN 61000-3-3, EN 61000-6-2, FCC Part 15 Subpart B Class A |
| 地球環境 | RoHS, CRoHS, WEEE |
| 信頼性 | |
| アラートツール | ビルトインブザー および RTC (リアルタイムクロック) |
| 自動リブートトリガ | ビルトインWDT(ウオッチドッグタイマ) |
| MTBF (平均故障時間) | IA261-I: 118,752 時間 IA262-I: 131,832 時間 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| Note | これらのハードウェア仕様では、組み込みコンピュータユニット自体について説明していますが、公式の付属品については説明していません。特に、ワイド温度仕様は、電源アダプタやケーブルなどのアクセサリには適用されません。 |
ソフトウェア仕様
| Windowsエンベデッド CE 6.0 | |
| OS | Windows Embedded CE 6.0 |
|---|---|
| ファイルシステム | FAT (オンボードflash) |
| システムユーティリティ | Windows コマンドシェル, telnet, ftp, webベースアドミニストレーションマネジャ |
| インターネットプロトコルスイート | TCP, UDP, IPv4, SNMPv2, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP |
| サポーティングサービス & Daemons | Telnetサーバ：標準telnetクライアントを介してリモートアドミニストレーション可能 FTPサーバ：ネットワークを使用してファイルをリモートコンピュータシステムへあるいはシステムに転送するために使われます Webサーバ(WinCE IIS)：ASP, ISAPIセキュアソケットレイヤサポートを含む, SSL 2, SSL 3, トランスポートレイヤセキュリティ(TLS/SSL 3.1) パブリックキーベースプロトコル, WebアドミニストレーションISAPI拡張機能 Dial-upネットワーキングサービス： RASクライアントAPIおよびPPP, 拡張認証プロトコル(EAP)サポート, RASスクリプトをサポート Watchdogサーバ：ユーザの指定した時間間隔にCPUをリセットするためのハードウェア機能、Moxa Libray機能によって起動 |
| アプリケーション開発ソフトウェア | ・Moxa WinCE 6.0 SDK ・Moxa API Library ・C Libraries ＆ Run-times ・コンポーネントサービス (COM and DCOM) ・Microsoft® .NET コンパクトフレームワーク2.0 ・XML, DOM, XQL, XPATH, XSLT, SAX含む ・SOAP Toolkit Client ・Winsock 2.2 |

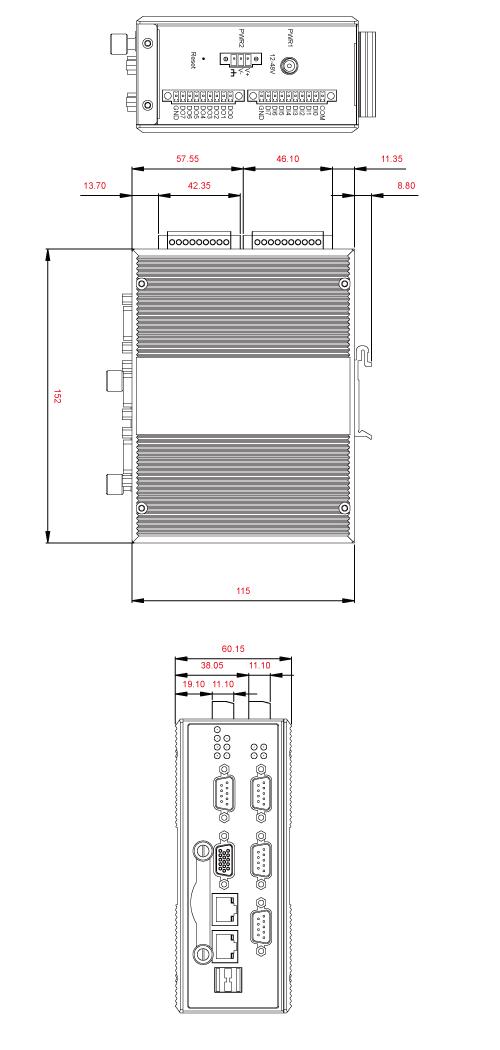

サイズ
| 標準動作温度モデル (動作温度：-10～60℃) | ||
| IA261-I-CE | RISCベース 産業用 Ready-to-Run 組み込みコンピュータ、シリアルポート×4、DIO、デュアルLAN、VGA、CompactFlash、USB、Windows CE 6.0 OS | |
|---|---|---|
| IA262-I-CE | RISCベース 産業用 Ready-to-Run 組み込みコンピュータ、シリアルポート×2、DIO、デュアルLAN、VGA、CANbus、CompactFlash、USB、Windows CE 6.0 OS | |
| ワイド動作温度モデル (動作温度：-40～75℃) | ||
| IA261-I-T-CE | RISCベース 産業用 Ready-to-Run 組み込みコンピュータ、シリアルポート×4、DIO、デュアルLAN、VGA、CompactFlash、USB、Windows CE 6.0 OS | |
| IA262-I-T-CE | RISCベース 産業用 Ready-to-Run 組み込みコンピュータ、シリアルポート×2、DIO、デュアルLAN、VGA、CANbus、CompactFlash、USB、Windows CE 6.0 OS | |
