EDS-728/828シリーズイーサネットスイッチ用 ファストイーサネットインターフェースモジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ

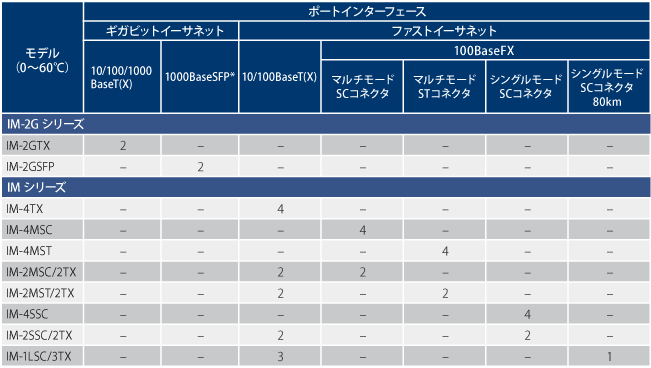

MoxaのIMシリーズは、EDS-728/828モジュライーサネットスイッチ用の豊富なラインナップを揃えたギガビット/ファストイーサネットモジュールです。カッパーまたは光ファイバコネクタを備えた2つの2ポートギガビットモジュール、カッパーまたは光ファイバ（SC/ST）コネクタを備えた8つの4ポートファストイーサネットモジュールから選択できます。豊富なラインナップの中から特定のアプリケーションに適した汎用性の高い接続ソリューションを簡単にセットアップできます。
*ギガビットイーサネット SFPモジュール製品情報については、SFP-1G データシートをご覧下さい。
カタログ：インダストリアルIoTの時代にMoxaのSMARTソリューションでデバイスの接続性を拡張
-
-
IIoT(Industrial Internet of Things：産業用IoT)は、あらゆる分野の情報自動化を実現するために進化しています。常に時代を先取りするこの進化は、高い効率とネットワーク接続の可用性によって大きく左右され、生産性の向上につながります。MoxaのSMARTネットワークアーキテクチャは、セキュリティ＝Security(S)、管理性＝Manageability(M)、可用性＝Availability(A)、堅牢性＝Robustness(R)および相互運用性＝InTeroperability(T) の、強固な基盤の上に構築されています。
ホワイトペーパー：お使いのネットワークインフラストラクチャは、IIoTに対応しますか？
-
-
■ 一般的な5つの質問に対する回答
IIoT(Industrial Internet of Things：産業用IoT)は、異なるデバイスを一緒に接続することによって産業用オートメーションの効率化と生産性を向上させることを目的とすると共に、大量のデータの収集や分析を行い、正確な情報を提供することで、ユーザが優れた決断を下すことを可能にします。しかし、IIoTの実装と、ユーザが利点を享受することができる前に、ネットワークを最大限に活用するために適切なインフラが整備されていることを確認しておく必要があります。ネットワークがIIoTに対応することができるか確認するために、このホワイトペーパーで紹介している5つのFAQをチェックしてください。
サポート製品
IM仕様ギガビット
| インターフェース | |
| ファイバポート | 1000BaseSFP スロット |
|---|---|
| RJ45ポート | 10/100/1000BaseT(X)、オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-X接続 |
| LED表示 | ポートステータス ※ ギガビットイーサネットSFPモジュールの製品情報については、SFP-1G データシートを参照してください。 |
| 電源 | |
| 消費電力 (＠ 24V) | IM-2GTX：2.96 W IM-2GSFP：3.04 W |
| 物理的特性 | |
| サイズ | 24 × 65.9 × 101.1 mm |
| 重さ | IM-2GTX：150 g IM-2GSFP：148 g |
| MTBF (平均故障間隔) | |
| 時間 | IM-2GTX：417,521 時間 IM-2GSFP：424,955 時間 |
| 規格 | Telcordia (Bellcore), GB |
IM仕様の高速化
| インターフェース | |
| ファイバポート | 100BaseFX (SC/STコネクタ) |
|---|---|
| RJ45ポート | 10/100BaseT(X)、オートネゴシエーションスピード、半2重/全2重モード、オートMDI/MDI-X接続 |
| LED表示 | PWR、P1、P2、P3、P4ポートステータス |
| 電源 | |
| 消費電力 (＠ 24V) | IM-4TX：1.29 W IM-2MSC/2TX：2.06 W IM-2MST/2TX：2.06 W IM-2SSC/2TX：2.06 W IM-1LSC/3TX：2.12 W IM-4MSC：6.6 W IM-4MST：6.6 W IM-4SSC：6.6 W |
| 物理的特性 | |
| 筐体 | IP30保護 |
| サイズ | 40 × 127.8 × 100 mm |
| 重さ | IM-4TX：215 g IM-2MSC/2TX：245 g IM-2MST/2TX：250 g IM-2SSC/2TX：245 g IM-1LSC/3TX：235 g IM-4MSC：250 g IM-4MST：270 g IM-4SSC：270 g |
| オプティカルファイバ | |
 | |
| MTBF (平均故障間隔) | |
| 時間 | IM-4TX：4,403,579 時間 IM-2MSC/2TX, IM-2MST/2TX, IM-2SSC/2TX：1,011,453 時間 IM-1LSC/3TX：3,924,924 時間 IM-4MSC, IM-4MST, IM-4SSC：696,138 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |
| IM-1LSC_3TX | ファストイーサネットインターフェースモジュール、シングルモード100BaseFXポート(80km長距離伝送用SCコネクタ)×1、10/100BaseT(X)ポート×3、動作温度：0～60℃ |
|---|---|
| IM-2GSFP | ギガビットイーサネットインターフェースモジュール、1000BaseSFPスロット×2、動作温度：0～60℃ |
| IM-2GTX | ギガビットイーサネットインターフェースモジュール、10/100/1000BaseT(X)ポート×2、動作温度：0～60℃ |
| IM-2MSC_2TX | ファストイーサネットインターフェースモジュール、マルチモード100BaseFXポート(SCコネクタ)×2、10/100BaseT(X)ポート×2、動作温度：0～60℃ |
| IM-2MST_2TX | ファストイーサネットインターフェースモジュール、マルチモード100BaseFXポート(STコネクタ)×2、10/100BaseT(X)ポート×2、動作温度：0～60℃ |
| IM-2SSC_2TX | ファストイーサネットインターフェースモジュール、シングルモード100BaseFXポート(SCコネクタ)×2、10/100BaseT(X)ポート×2、動作温度：0～60℃ |
| IM-4MSC | ファストイーサネットインターフェースモジュール、マルチモード100BaseFXポート(SCコネクタ)×4、動作温度：0～60℃ |
| IM-4MST | ファストイーサネットインターフェースモジュール、マルチモード100BaseFXポート(STコネクタ)×4、動作温度：0～60℃ |
| IM-4SSC | ファストイーサネットインターフェースモジュール、シングルモード100BaseFXポート(SCコネクタ)×4、動作温度：0～60℃ |
| IM-4TX | ファストイーサネットインターフェースモジュール、10/100BaseT(X)ポート×4、動作温度：0～60℃ |
IMシリーズ 製品一覧
| IM_Series | EDS-728/828シリーズイーサネットスイッチ用 ファストイーサネットインターフェースモジュール |
