MPC-2240

マリン海洋パネルコンピュータ

マリン海洋パネルコンピュータ、Intel® Ivy Bridge Celeron® CPUプロセッサ1.40 GHz、VGA、DVI、
オーディオ、ギガビットLAN、シリアルポート、USB 2.0ポート、CompactFlash

MPC-2240は、洗練されたボタンレス、24インチ、フラットグラスのマリン海洋ナビゲーションアプリケーションに必要なECDIS用にキャリブレーションされたファンレスパネルコンピュータです。MPC-2240コンピュータは、Intel® Ivy Bridge Celeron® CPUプロセッサ1047UE (2M Cache、1.40 GHz)デフォルトまたは第3世代Core® i3 およびi7 CPU(リクエストによるオプション)を採用したパワフルな4 GBシステムメモリ(リクエストにより最大16GB)を提供する多種多様な海洋アプリケーションおよび他の厳しい環境のHMIに適した高速なグラフィックスを可能にします。

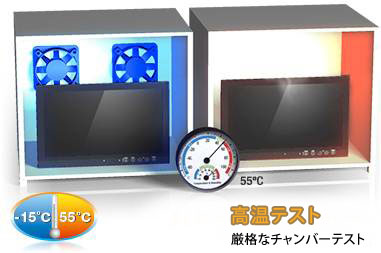

ファンレス+ハイパフォーマンス設計

MPC-2240は、様々なシステムに便利で迅速な統合を可能にすることにより導入コストと全体的な市場投入までの時間を減らすことのできるモジュール設計で構成されています。いかなる種類のファンを使用しないこのMPC-2240パネルコンピュータの慎重な熱工学は、共通的な極端な熱を通してオペレーションする産業、マリン海洋環境で安定した信頼性を提供します。また、IP22保護等級のエンクロージャは、堅牢、湿度、ほこりおよび他のハザード環境に対して強い耐久性に優れた保護を提供します。MPC-2240パネルコンピュータは、IEC60945、DNVおよびIACS E10を含む様々なマリン海洋の規格に準拠しています。さらに、ブリッジナビゲーションシステムで使用するためのECDIS IEC61174タイプ認証のモデルを提供することができます。

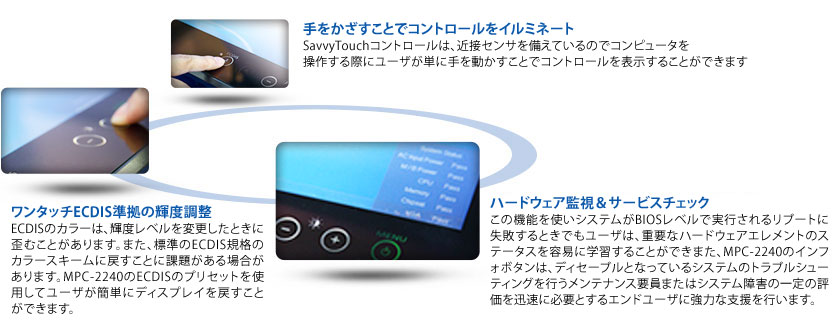

革新的な機能を備えたECDIS

MMDC- 2240シリーズは、ECDISディスプレイステーションとして使用するために認証されています。海洋環境に要求される厳格な課題を満たすために慎重に設計されたMDC- 2240シリーズは、いくつかの革新的な設計上の機能を含めた他のECDIS認証のディスプレイとは異なります。MPC-2240シリーズが提供する最新の進歩は、そのSavvyTouchコントロールにあります。MPC-2240 SavvyTouchディスプレイコントロールは、例え完全に暗闇の中でもユーザが単に手を動かすだけでコントロールを表示する近接スイッチが装備されているので容易にディスプレイを調整することができます。同時にSavvyTouchは、電源、マザーボード、システムメモリまたはビデオフィードのいかなる障害をユーザに通知するためのBIOSレベルのハードウェアの健康状態の詳しい説明を返すシステム情報ボタンを備えています。MPC-2240が何らかの理由でブートアップに失敗した場合、ユーザは、直ちにインフォボタンを押すだけで何の問題であるかを発見することができます。

マリンテクニカル ケーススタディ:石油流出検知システム

ダウンロードページへ
これは、石油流出検出(OSD=Oil Spill Detection)システムを構成する特定なマリン(海洋)ハードウェアコンポーネントをレビューするテクニカルケーススタディです。海上全体に広がった石油流出を石油流出検出システム(OSD)が監視し、早期警告を提供するために使用されるOSDシステムは、船舶に搭載、掘削リグもしくはウェルリグ、または陸上の監視ステーションに設置されます。これらの専門的なシステムを効果的に満たすための中枢となる国際基準を満たす型式認証マリンコンピュータ、統合されたIEC 61162-2型式認証されたNEMA 0183ターミナルインターフェース、24/19インチワイドスクリーンマリンディスプレイ、22インチカラー校正済みワイドスクリーンECDISパネルコンピュータがマリタイムの厳しい環境で、その機能を発揮します。

マリンテクニカル ケーススタディ:ECDISナビゲーションシステム

ダウンロードページへ
国際海事機関(IMO)の指導により2009年以来、商業船舶は、ECDIS(電子海図表示システム)ナビゲーションシステムの義務付けがされ移行しています。ECDISは、船のチャート、センサおよびナビゲーション機器を単一のインターフェースに結集することでブリッジのクルーに船の位置、ヘッディングおよび現在置かれた周囲の環境状況を提供する厳しく規制されたブリッジ情報システムです。40年前に想像も及ばなかった認識レベルのECDISは、ブリッジのクルーの船舶のナビゲーションの概念を完璧に変えました。IMOは、既に新しいすべての商業船舶にECDISを装備することを要求し、2012年から同様に既存の船舶にもこの要件を適用することを開始しました。2017年までにすべての商業海洋船舶は、ECDISの装備を国際的に義務付けすることを必要とされました。

ホワイトペーパー:革命的な人間工学的にコントロールされたECDISおよびブリッジディスプレイ

ダウンロードページへ
コンピュータディスプレイ技術の革新は、最近、マリン海洋産業を襲っています。LCDパネルの出現によりコンピュータディスプレイは、大画面化、より高いピクセルの解像度、エネルギーー効率、およびベースリソースのより効率的な使用へと改善されています。その中でさらに、コンピュータディスプレイメーカが改善を提供し続けることができる1つのエリアとしてヒューマンマシンインターフェースおよびローカルディスプレイインテリジェンスがあります。また、最も効果的なソリューションを提供するための改善として特定の環境条件におけるパフォーマンスの向上とユーティリティを最大化する必要があります。
  • 24インチパネルコンピュータ
  • ECDIS準拠カラーキャリブレーション
  • ファンレスシステム設計
  • SavvyTouchディスプレイコントロール
  • 第3世代Intel® Core™またはCeleron®プロセッサ (デフォルト:Celeron® 1047UE、1.40 GHz Intel® HDグラフィックス)
  • ビルトインNMEA0183およびソフトウェアセレクタブルRS-232C/422/485インターフェース (DI/DOおよびLPT利用可能=リクエスト)
  • デュアル(AC/DC) 電源ユニット
  • オプティカルボンディングおよびタッチパネルモデル(リクエスト)
コンピュータ
CPU lntel Celeron® Processor 1047UE (2M Cache、1.40GHz)、TDP 17 watts (標準)
OS Windows 7 Professional、Windows XP Embedded、Windows Embedded Standard 7、 Windows XP SP3、Linux Debian 7 (リクエストによりOSプリインストールモデル提供可能)
システムチップセット Intel HM65
システムメモリ 8 GB容量、4 GB プリインストール:1スロット4 GB DDR3-1600 204 pin SO-DIMM SDRAM
ストレージ 2 SATA III インターフェース:6 Gbps、2.5"リムーバルストレージトレイ
USB 4ブータブル USB 2.0ホスト、type Aコネクタ
BIOS 64 Mbit Flash BIOS SPI、ACPI
グラフィックコントローラ Intel HM65 Express チップビルトイン
ビデオ出力 2出力: 1 DVI-D、1 VGA (F)
その他の周辺機器
オーディオ line in/out、3.5 mmミニジャック
KB/MS 2 PS/2インターフェース、標準PS/2キーボードおよびマウスサポート
ディスプレイ
パネルサイズ 24"ビューブルイメージサイズ
アスペクトレシオ 16:9
ピクセル 1920 x 1080 (WSXGA+)
ピクセルピッチ (RGB) 0.276 (H) x 0.276 (V) mm
レスポンスタイム 25 ms (グレイ to グレイ)
コンストラスト比 5000:1
光強度 300 cd/m2
ビューイングアングル 178°/178°
アクティブディスプレイエリア 531.36 (H) x 298.89 (V) mm
最大カラー 16.7M (8 bitカラー)
解像度
  • VGA: 640 x 480
  • SVGA: 800 x 600
  • XGA: 1024 x 768
  • SXGA: 1280 x 1024
  • WSXGA+: 1920 x 1080 (ベンチマークセッティング)
パネルタイプ MVA
イーサネットインターフェース
LAN 2オートセンシング10/100/1000 Mbpsポート(RJ45)
電磁アイソレーション保護 1.5 kVビルトイン
シリアルインターフェース
シリアル規格 2 RS-232C/422/485ポート、ソフトウェアセレクタブル(DB9/M)
シリアル通信パラメータ
データビット 5、6、7、8
ストップビット 1、1.5、2
パリティ None、奇数、偶数、スペース、マーク
フロー制御 RTS/CTS、XON/XOFF、ADDC® (automatic data direction control) RS-485用
ボーレート 50 bps~921.6 Kbps (非標準ボーレート)
シリアル信号
RS-232C TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND
RS-422 TxD+、TxD-、RxD+、RxD-、GND
RS-485-4線 TxD+、TxD-、RxD+、RxD-、GND
RS-485-2線 Data+、Data-、GND
NMEAインターフェース
シリアル規格 8 NMEA 0183ポート
ベースシリアル規格 RS-422
光学アイソレーション保護 ±6 kV コンタクトディスチャージ、±8 kV エアーディスチャージ
電圧差動 -15 V ~ + 15 V
ボーレート 4800 bps
データビット 8
ストップビット 1、1.5、2
パリティ None
ハンドシェーク None
LED
システム ストレージ、電源
LAN 100M/リンク x 2、1000M/リンク x 2 (コネクタ)
フロントパネル
LED ストレージ
SavvyTouchディスプレイコントロールボタン ECDIS、INFO、輝度 (+、-)、電源
メカニカル
ハウジング アルミシートメタル
重さ 12.4 kg
サイズ 595 x 393 x 75 mm
マウンティング フラッシュマウンティング
環境
動作温度 -15~55℃
保管温度 -20~60℃
相対湿度 5~95% (結露なきこと)
IP保護等級 IP22 (リクエストによりIP65保護等級モデル供給可能)
耐震
  • 0.7 g @ DNV2.4 (Class A)、sine wave、2-100 Hz、1 Oct./min.、1.5 hr per axis
  • 1 Grms @ DNV2.4、random wave、3-100 Hz、2.5 hr per axis
  • 2.1 g @ DNV2.4 (Class C)、sine wave、2-50 Hz、1 Oct./min.、1.5 hr per axis
電源
入力電圧
  • 24 VDC (18~36 VDC)、スクリュータイプターミナルブロック
  • 100~240 VAC、AC電源インレット
電力消費量 40~75 W
規格および認証
安全 UL/cUL、 CCC
EMC EN 55022 Class B、EN 55024-4-2、EN 55024-4-3、EN 55024-4-4、FCC Part 15 Subpart B Class A
マリタイム IEC 60945 4th (申請中)、IEC 61174 (申請中)、IEC 61162 (申請中)、DNV2.4 (申請中)、IACS E10 (申請中)
グルーンプロダクト RoHS、cRoHS、WEEE
信頼性
自動リブートトリガ watchdog timer (WDT)ビルトイン、コンフィギュラブル1-255 秒ハングインターバル、 ソフトウェアプログラマブル
保証
保証期間 1年間
詳細 Moxa社 製品保証方針

ビデオ(英語版)

ファーストクラスの海洋マリンコンピュータの優れた機能をご覧になれます

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


MPC-2240X Intel Celeron 1047UE 1.4 GHzパネルコンピュータ、24”スクリーン、フルディミング、テープボンディンググラス こちらよりお問い合わせください
MPC-2240Y Intel Celeron 1047UE 1.4 GHzパネルコンピュータ、24”スクリーン、フルディミング、オプティカルボンディンググラス
MPC-2240Z Intel Celeron 1047UE 1.4 GHzタッチスクリーンパネルコンピュータ、24”スクリーン、フルディミング、テープボンディンググラス
