MiiNePort W1

ワイヤレスIEEE 802.11b/g組込シリアルデバイスサーバ

ワイヤレスIEEE 802.11b/g組込シリアルデバイスサーバ

MiiNePort W1シリーズ ワイヤレスLAN組込シリアルデバイスサーバは、コンパクトサイズおよび超低消費電力のシリアル-IEEE 802.11b/g組込ワイヤレスソリューションを提供します。また、アプリケーションの要件を満たす多くのオペレーションモードがモジュールに組み込まれています。さらに、完全なドライバサポートにより、ソフトウェアの再設計労力を削減することができるので、製品の市場投入までの時間を加速させることが可能です。

  • IEEE 802.11b/g 準拠
  • AES、 WEP 64/128-bit、WPA、WPA2、PSK、802.11i セキュリティサポート
  • 低消費電力(1.18W)
  • シリアルポート×1、最大 921.6K bps
  • イーサネットポート×1、10/100Mbps
  • MiiNePort W1スターターキット設定用 HTTPS/SSHサポート
  • 信頼性の高い接続を向上するファストローミング
フォームファクタ
タイプドロップインモジュール
サイズ44.4 × 44.4 × 9.7 mm
重量15.35 g
システム情報
CPU32-bit ARM Core
RAM64 MB 内蔵
Flash16 MB 内蔵
イーサネットインターフェース
ポート数1
スピード10/100 Mbps、オートMDI/MDIX
WLANインターフェース
規格IEEE 802.11b/g準拠
ネットワークモードインフラストラクチャモード (b/g)、アドホックモード(b/g)
スペクトラム拡散技術DSSS、CCK、OFDM
送信電力 IEEE 802.11b:16 dBm (typical)
IEEE 802.11g:14 dBm (typical)
受信感度-71 dBm (最小)
送信レート IEEE 802.11b:11 Mbps
IEEE 802.11g:54 Mbps
送信距離最大100 m (オープンスペース)
ワイヤレスセキュリティAES, WEP 64/128-bit, WPA, WPA2, PSK, 802.11i
シリアルインターフェース
ポート数1
シリアル規格TTL
シリアル通信パラメータ
データビット7、8
ストップビット1、2
パリティ無し、偶数、奇数
フロー制御RTS/CTS、XON/XOFF
ボーレート50 bps ~ 921.6 Kbps
シリアル信号
TTLTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
デジタルI/Oピン
GPIO設定可能なI/Oピン×8
ソフトウェア
ネットワークプロトコルICMP, ARP, IPv4, TCP, UDP, DHCP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, SNTP, SSH, HTTPS
設定オプションWebコンソール, Serialコンソール (シリアルコマンドモード), Telnetコンソール, Windowsユーティリティ
Windows RealCOMドライバWindows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTYドライバSCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTYドライバLinux 2.4.x, 2.6.x, 3.x
オペレーションモードReal COM, TCP Server, TCP Client, UDP, RFC2217
環境
動作温度 標準モデル : 0 ~ 55℃
ワイド温度モデル : -40 ~ 75℃
保管温度 (パッケージ含む)-40 ~ 60℃
相対湿度5~95% (結露なきこと)
電源
入力電圧3.3 VDC
入力電流400 mA @ 3.3 VDC
規格および認証
安全UL 60950-1, EN 60950-1
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV
IEC 61000-4-5 Surge: Power 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
振動IEC 60068-2-6, 5-25.7 Hz: ±15 mm; 25.7-500 Hz: 20g; 3 hours/axis
衝撃IEC 60068-2-27, 500g/2ms
ワイヤレスEN 300 328, EN 301 489, EN62311 (US), DSPR (Japan)
落下IEC 60068-2-34IEC 60068-2-32, ISTA-2A
信頼性
自動リブートトリガ内蔵 WDT (ウォッチドッグタイマ)
平均故障間隔 (MTBF)441,378 時間
規格Telcordia (Bellcore) TR/SR
保証
保証期間5年間
詳細Moxa社 製品保証方針

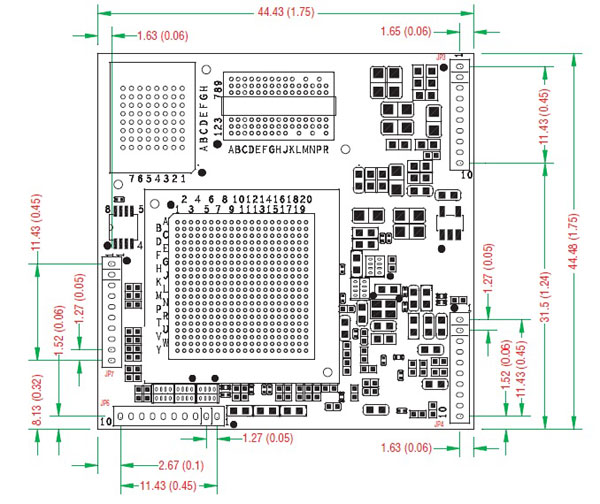

サイズ (単位:mm ( inch ))

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

MiiNePort W1 組込ワイヤレスデバイスモジュール、IEEE 802.11 b/g、0 ~ 55℃ 動作温度 (内部アンテナを含まず) こちらよりお問い合わせください
MiiNePort W1-ST MiiNePort W1用スターターキット、モジュールを含む
