NA-4020/4021

RS-485またはRS-232Cネットワークアダプタ

RS-485 または RS-232Cネットワークアダプタ

メンテナンスが容易

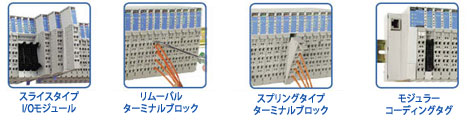

ioLogik4000は、I/O拡張モジュールを交換する前にフィールドで配線を保存できるスプリングタイプのターミナルブロック(RTB)を提供します。各I/O拡張モジュールは、迅速かつ容易に取替えができます。

ioAdminは、ioLogik4000モジュラーI/Oをリモートから設定および監視することができます。ioAdminは、自動的にインストールされたioLogikイーサネットI/Oを検出してI/Oモジュールのインストールシーケンスを提示します。また、ioAdminは、SCADAソフトウェア設定の印刷またはコンピュータに保存できるModbusアドレステーブルの検出および生成をします。

ユーティリティは、以下を実行できます。

  • 自動的にインストレーションを検索します。
  • オンラインドキュメンテーションの使用を探します。
  • I/Oの組み合わせのレポートを生成します。

リモート設定

ioAdminは、パワフルなWindowsベースの設定および管理ツールです。ioAdminを使用して容易にIPアドレスの修正、通信パラメータのアップデート、他のすべての設定をすることができます。更に、リモートホストからioLogikモジュラーI/Oを設定するためにioAdminを使用できます。 これは、ioLogikモジュラーI/Oがイーサネットを通してどこからでも設定できるのでオペレーション費用を削減することができます。

デジタル出力チャンネルのための自己診断機能

M-2402、M-2403、M-2404、M-2405モジュールは、デジタル出力信号を電子的に監視する自己診断機能を備えています。ハードウェアの監視ステータは、ロジックシステムに書かれています。また、ソフトウェアがモジュールにコマンドを送るときネットワークを通して実際のデジタル出力ステータスを得ることができます。これは、すべて内部的に行われ設定の必要がありません。

WebブラウザによりリモートI/Oステータスのチェック

ioAdminは、ioLogikのメイン設定インターフェースにかかわらずioLogikのwebコンソールを使用することで以下の情報をチェックできます:

  • ネットワーク設定
  • モジュラーI/O
  • 各チャンネルのステータス

共通仕様

フィールド電源
電圧規格11 ~ 28.8VDC、24VDC
フィールド電源電流最大10A
アイソレーション
I/Oドライバへのシステムパワーオプティカルアイソレーション
メカニカル
サイズ45×99×70mm
重さ150g
取付DINレール
環境
動作温度-10 ~ 60℃
保管温度-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
認証
安全UL508
EMI61000-3-2; EN 61000-3-3; EN 61000-6-4; FCC Part 15, Subpart B, Class A
EMSEN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5,
EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, EN 61000-6-2
振動IEC-68-2-6 (オペレーション中 2g)
保証
保証期間2年
詳細Moxa社 製品保証方針

NA-4020/4021 仕様

シリアル通信パラメータ
パリティNone、奇数、偶数
データビット7、8
ストップビット1、2
ボーレート1200 ~ 115200bps
信号 ・NA-4020 : Data+、Data-、Gnd、DIR
・NA-4021 : TxD、RxD、Gnd
ソフトウェア
プロトコルModbus/RTU、Modbus/ASCII
Modbusアドレス00 ~ 99 (ロータリスイッチで設定)
プログラミングライブラリ MXIO DLL library(Windowsサポート) Visual Basic、Visual C++、Borland C++ Builder, .net, VB/VC.NET
サポートI/Oモジュール数最大32
電源
電源入力11 ~ 28.8VDC、24VDC
電力消費量70mA @ 24VDC
I/Oモジュール電流容量最大1.5A @ 5VDC
MTBF (平均故障間隔)
時間 ・NA-4020 : 4,695,360 時間
・NA-4021 : 4,721,640 時間
データベースTelcordia (Bellcore)

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

モデル

NA-4020RS-485 ネットワークアダプタ(Modbus)こちらよりお問い合わせください
NA-4021RS-232C ネットワークアダプタ(Modbus)

ioLogik 4000アクセサリ

フラットケーブル20-pin~20-pin フラットケーブルこちらよりお問い合わせください
M-8003-PK0~9ナンバーリングのマーク, 白色, 100枚
TB 1600DINレールマウンティングスクリューターミナルモジュール, 20ピンコネク
M-8001-PKリムーバルターミナルブロック, 9枚/パック
M-8004-PKブランクマーカー, 100個/パック

デジタル入力モジュール

M-18008 デジタル入力, sink, 24 VDCこちらよりお問い合わせください
M-18018 デジタル入力, source, 24 VDC
M-14504 デジタル入力, 110 VAC
M-14514 デジタル入力, 220 VAC
M-160016 デジタル入力, sink, 24 VDC
M-160116 デジタル入力, source, 24 VDC

アナログ出力モジュール

M-44104 アナログ出力, 0~10V, 12ビットこちらよりお問い合わせください
M-44024 アナログ出力, 4~20mA, 12ビット

温度モジュール

M-62002 アナログ入力, RTD: PT100, JPT100こちらよりお問い合わせください
M-62012 アナログ入力, サーモカップラ

デジタル出力モジュール

M-24504 デジタル出力, relay, 24 VDC/230 VAC, 2Aこちらよりお問い合わせください
M-28008 デジタル出力, sink, 24 VDC, 0.5A
M-260016 デジタル出力, sink, 24 VDC, 0.3A
M-260116 デジタル出力, source, 24 VDC, 0.3A
M-28018 デジタル出力, source, 24 VDC, 0.5A

アナログ入力モジュール

M-3410 (販売終了)4, 0~10V, 12ビットこちらよりお問い合わせください
M-3412 (販売終了)4, -10~10V, 12ビット
M-3414 (販売終了)4, 0~5V, 12ビット
M-38108, 0~10V, 12ビット
M-38028, 4~20mA, 12ビット

システムモジュール

M-7804ポテンシャルディアストリビュータ, 8-ch, 0 VDCこちらよりお問い合わせください
M-7805ポテンシャルディアストリビュータ, 8-ch, 24 VDC
M-7001システム拡張電源、1.0A/5VDC
M-7002フィールド電源ディアストリビュータ
