NMF-736

マネージド19"ラックマウント18スロットカードベース・メディアコンバータ・シャーシ

マネージド19"ラックマウント18スロットカードベース・メディアコンバータ・シャーシ

NMF-736標準19"ラックマウント18スロットコンバータ・シャーシは、中規模から大規模ネットワークアプリケーションに最適なフレキシビリティおよびパフォーマンスを考えて頑丈に設計されています。また、拡張するワークグループのコンフィギュレーションにおいて費用対効果の高いソリューションのネットワーク分散を可能とします。SNMPがレーディであれば、"in-band" SNMPステーション、インターネットまたは、RS-232Cコンソールポートの"out-band"を介した管理ができます。これらの豊富な機能を使えば容易にネットワーク監視やトラブルシューティングを実行することができます。各種のイーサネット、ファースト・イーサネット、ATM-155、ATM-622およびギガビットメディアコンバータラインカードは、ファイバおよびカッパーケーブル・インターフェースをサポートしています。
いかなるネットワークに対してもメディアコンバータを"mix-and-match"ができる最適なコンフィギュレーションをアレンジすることができます。フロントパネルのLEDは、一目でクーリングファン、電源の状況を知らせます。

  • 長寿命19"ラックマウントシャーシ構造
  • リダンダント電源ユニット(RPS)
  • SNMP
  • 3台の大容量ファン
  • DC-48V電源(オプション)
  • シャーシに最大18ラインカードメディアコンバータを直接プラグイン
  • メディアコンバータのホットスワップ
  • 2つの負荷をシェアできるホットスワップ電源
  • ファン、電源、スロットのLEDステータスパネル
  • 10/100/1000Base、カッパー、ファイバ、シングル/マルチモード、ST, SC, MT-RJ, VF-45, LCコネクタをもつWDM製品のサポート
  • ACまたはDC電源サポート
  • 法人、銀行、軍などのミッションクリティカルなネットワークに最適
  • FCC Class A &; CE承認

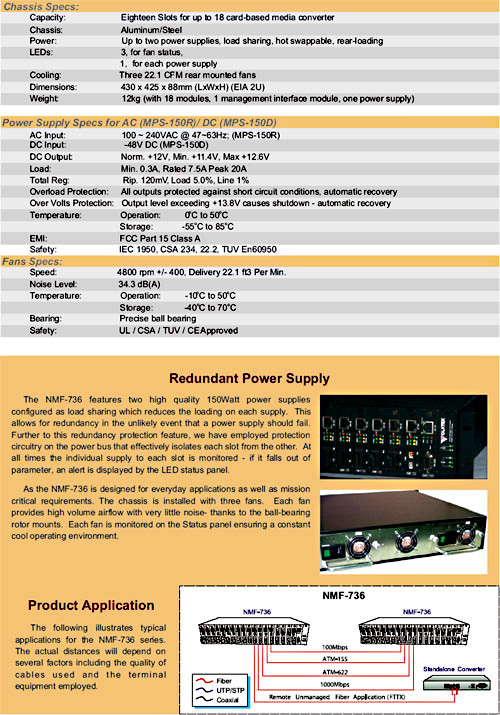

シャーシ仕様
収納能力 18スロット、18カードベースメディアコンバータ
シャーシ アルミニウム / スチール
電源 2台までの電源、負荷シェアリング、ホットスワップ、リアローディング
LED 3ファンステータス, 1各電源
クーリングファン 3台、22.1 CFM リアーマウントファン
サイズ 430×425×88 (L×W×H), EIA2U
重さ 12kg (18モジュール、1マネージメント・インターフェース・モジュール、1電源)
電源仕様 AC(MPS-150R) / DC(MPS-150D)
AC入力 100 ~ 240VAC @47 ~ 63Hz (MPS-150R)
DC入力 -48VDC (MPS-150D)
DC出力 ノーマル+12V、Min.+11V、Max.12.6V
負荷 Min.0.3A、規格7.5A、ピーク20A
レギュレーション リープル120mV、負荷5.0%、ライン1%
過負荷保護 すべての出力は短絡回路からプロテクト、オートリカバリ
可電圧保護 出力が+13.8V以上の場合シャットダウン、オートリカバリ
温度 動作温度 0 ~ 50℃
保管温度 -55 ~ 85℃
EMI FCC Part 15 Class A
安全 IEC 1950 CSA 234, 22.2, TUV En60950
ファン仕様
スピード 4800rpm +/-400、22.1CFM
ノイズレベル 34.3(dB)
温度 動作温度 -10 ~ 50℃
保管温度 -40 ~ 70℃
ベアリング 精密ボールベアリング
安全 UL / CSA / TUV / CE承認

リダンダント電源

NMF-736は、各電源の負荷を減らせるために負荷をシェアする設定のできる150W高品質電源を装備しています。電源が故障した場合、リダンダント動作を行います。このリタンダントプロテクション機能は、パワーバス上にプロテクション回路を備えているので効果的に各スロットをアイソレーションします。また、常時、各スロットへの供給をモニタしパラメータが異常になるとステータスパネルの警報用LEDが点灯します。
NMF-736は、ミッションクリティカルを要求されるアプリケーション用として設計されています。シャーシは、3台のファンが設置され、各ファンは、騒音の少ない大容量の風量を供給します。また、各ファンは、安定した冷却動作環境を維持するためにステータスパネルからモニタすることができます。

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


NMF-736 19"ラックマウント18スロットカードベース・メディアコンバータ・シャーシ、
1 x AC150W、MPS-150Rモジュラ電源(2U)
こちらよりお問い合わせください
NMF-736D 19"ラックマウント18スロットカードベース・メディアコンバータ・シャーシ、
1 x DC-48V、MPS-150Dモジュラ電源(2U)
MPS-150R NMF-736(AC100 ~ 240V)用高MTBF 150Wモジュラ電源パック
MPS-150D NMF-736(DC-48V)用高MTBF 150Wモジュラ電源パック
