OnCell G2150I

製品情報

弊社取扱い製品情報ページです。

この製品は販売を終了いたしました。

産業用アイソレーションサポート・クワッドバンドGSM/GPRSモデム

メーカ: Moxa
商品コード: OnCell G2150I
ダウンロード

概要
特長
仕様
詳細
オーダー情報

産業用アイソレーションサポート・クワッドバンドGSM/GPRSモデム

OnCell G2150I産業用RS-232C、RS-422/485 クワッドバンドGSM/GPRSモデムは、データおよびショートメッセージ(SMS)をGSM/GPRSモバイルネットワークを介して送信するように設計されています。オペレーションスキルを必要としないためメンテナンスおよびコミュニケーションの効率化が可能です。

産業フォームファクタ

OnCell G2150Iは、DIN-レールまたはウォールマウントタイプのIP30規格のケースに収容されます。12～48VDC電源入力を備えているので異なるタイプの電源をもつフィールド現場で使用することができます。また、シリアルポートは、2KVアイソレーションをサポートしているためグランドループ障害からシステムを守ることができます。

クワッドバンドGSM/GPRSコミュニケーション

GSM-900およびGSM-1800は、世界の多くの国で普及している技術です。GMS-850およびGSM-1900は、アメリカ、カナダ、その他の国で使用されています。OnCell G2150Iなどのクワッドバンドをサポートしているセルラーモデムにより異なる国で使用する場合にその都度、異なるモデルを探す必要がなくなりました。

クワッドバンドGSM/GPRSコミュニケーション

OnCell G2150Iは、基本的なステータス情報用としてのLEDインジケータを提供しています。一目瞭然でユーザは、信号強度およびCSDデータまたはGPRSのようなコミュニケーションモードを把握することができます。

クアッドバンド900/850/1900MHz GSM/GPRS
GPRS Class 10
サーキットスイッチデータモード最大14,400bp
RS-RS-232C, RS-422/485シリアルインターフェース
2.5KV RMSアイソレーション(1sec, 全シリアル信号)
15KV ESDシリアルインターフェース
LED表示 : ステータス, 信号レベル
DINレール, ウォールマウント
SMSトンネルモード(Preliminary)

セルラーインターフェース
規格	GSMおよびGPRS
バンド	クワッドバンド 850/900および1800/1900MHz
GPRSマルチスロットClass	Class 10(1アップ, 最大4ダウンまたは 2アップ, 3ダウンリンク)
GPRSターミナルデバイス Class	Class B
GPRSコーディングスキーム	CS1 ～ CS4
CSDデータ送信レート	最大 14,400bps
SMS	Point-to-point Text/PDU, モバイルオリエンテッド(MO)およびモバイルターミネーテッドGSM 07.05によるMT Cell ブロードキャスト
Tx 電力	1W GSM1800/1900, 2W EGSM 900/GSM 850
感度	-104dBm
SIMコントロール	3V
アンテナ	オムニ 0dBi/10cm, ミニマグネティックSMA, 3m
シリアルインターフェース
シリアル規格	G2110 : RS-232C (DB9(F)コネクタ) G2150I : RS-232C(DB9(F)コネクタ) RS-422/485 (5ピンターミナルブロックコネクタ)
ポート数	1
シリアルコミュニケーションパラメータ
データビット	7, 8
ストップビット	1, 2
パリティ	None, 奇数, 偶数, スペース, マーク
フロー制御	RTS/CTS, XON/XOFF
ボーレート	300bps ～ 115.2Kbps
シリアル信号
RS-232C	TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND
RS-422	TxD+, TxD-, RxD+, RxD-, GND
RS-485-4線	TxD+, TxD-, RxD+, RxD-, GND
RS-485-2線	Data+, Data-, GND
メカニカル
ケース	ABS + PC, IP30プロテクション
重さ	150 ±5g

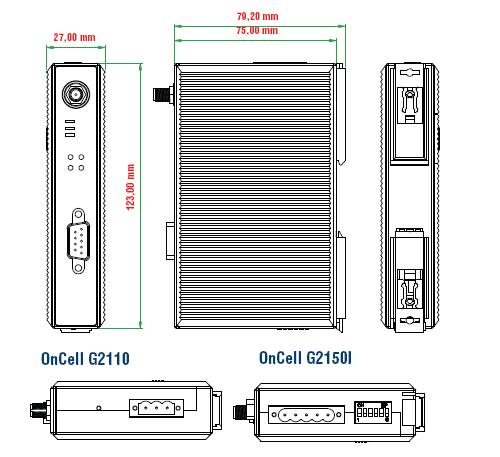

サイズ	27×123×79mm
環境
動作温度	-20 ～ 55℃
動作湿度	5 ～ 95% RH
保管温度	-40 ～ 75℃
電源
入力電圧	12～48 VDC
消費電力	アイドル : 50mA @12V データリンク : 300～900mA(ピーク) @12V
ESDプロテクション	15KV (G2110)
オプティカルアイソレーション保護	2.5KV (G2150I)
認証
安全	UL60950-1
EMC	CE(EN55022 Class A, EN55024), FCC Part 15 Subpart B Class A
RF	FCC Part 22H, FCC Part 24E, EN301 489-1, EN301 489-7, EN301 511
信頼性
MTBF	864965 hrs
保証
保証期間	5年
詳細	Moxa社製品保証方針
