SDS-3016シリーズ
産業用14+2Gポートギガビットスマートイーサネットスイッチ
- メーカ
- Moxa
- 商品コード
- SDS-3016シリーズ
- ダウンロード
産業用14+2Gポートギガビットスマートイーサネットスイッチ
SDS-3016スマートイーサネットスイッチは、IAエンジニアやオートメーションマシンのメーカーが、インダストリー4.0に対応したネットワークを構築するための理想的な製品です。 マシンや制御盤に命を吹き込み、スマートスイッチの簡単な設定と簡単な設置作業を行うことで日々の業務が簡略化されます。さらに、監視可能であり、製品のライフサイクル全体を通じて保守が容易です。
EtherNet/IP、PROFINET、およびModbus TCPを含む、最も頻繁に使用されるプロトコルをSDS-3016スイッチに組み込み、オートメーションHMIから制御と視認を可能にすることで、運用パフォーマンスと柔軟性の向上を実現しています。さらに、IEEE 802.1Q VLAN、ポートミラーリング、SNMP、アラームリレー、および多言語Web GUIなど、役に立つ管理機能を多数サポートしています。
その他の機能とメリット
- 迅速なネットワーク冗長性のためにIEEE 802.1D-2004およびIEEE 802.1w STP/RSTPをサポート
- ネットワーク設計を容易にするIEEE 802.1Q VLAN
- 迅速なイベントログと設定バックアップのためのABC-02-USB自動バックアップコンフィギュレータをサポート。迅速なデバイス交換やファームウェアアップグレードを実現
- リレー出力を通じた例外発生時の自動警告
- 未使用ポートのロック、SNMPv3、HTTPSによりネットワークセキュリティを強化
- 自己定義の管理者／ユーザーアカウントのロールベースのアカウント管理
- ローカルログとインベントリファイルのエクスポート機能により、インベントリ管理が簡素化
- 狭いスペースにも収まるコンパクトで柔軟な筐体設計
- 簡単にデバイス設定と管理ができる、WebベースGUI
- 統計情報を用いたポート診断による障害の検知と予防が可能なウェブベースのGUI
- 多言語Web GUI：英語、繁体字中国語、簡体字中国語、日本語、ドイツ語、フランス語
- ネットワーク冗長性を実現するRSTP/STPをサポート
- ネットワークの高可用性を確保するためIEC 62439-2に基づくMRPクライアントの冗長性をサポート
- EtherNet/IP、PROFINET、およびModbus/TCP産業プロトコルに対応し、オートメーションHMI/SCADAシステムへの統合や監視が容易
- IPアドレスを再度割り当てることなくクリティカルデバイスをすばやく置換できるようにするためのIPポートバインディング
- ロータリーDIPスイッチはウェブブラウザーを使用せずにプロファイルベースの設定を実行可能
- IEC 62443に基づくセキュリティ機能
| 入力/出力インターフェース | |
| アラームコンタクトチャネル | 1、リレイ出力、電流容量1 A @ 24VDC |
|---|---|
| ボタン | リセットボタン |
| デジタル入力チャネル | 1 |
| デジタル入力 | +13 to +30 V for state 1 -30 to +3 V for state 0 最大入力電流：8 mA |
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクタ) | 14 オートネゴシエーションの速度 全二重/半二重モード 自動MDI / MDI-X接続 |
| 10/100/1000BaseT(X)ポート (RJ45コネクタ) | 2（SDS-3016-2GTXシリーズ） オートネゴシエーションの速度 全二重/半二重モード 自動MDI / MDI-X接続 |
| 100/1000BaseSFP ポート | 2 (SDS-3016-2GSFPシリーズ) |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for flow control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service |
| イーサネットソフトウェア機能 | |
| 産業用プロトコル | EtherNet/IP, Modbus TCP, PROFINET IO Device |
| マネージメント | Back Pressure Flow Control, DHCP Client, Flow control, IPv4/IPv6, LLDP, Port Mirror,SNMP Inform, SNMPv1/v2c/v3, Syslog |
| MIB | RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB, Bridge MIB, Q-BRIDGE MIB |
| 冗長プロトコル | RSTP, STP, MRP (Client) |
| セキュリティ | Broadcast storm protection, HTTPS/SSL, SNMPv3, Port Lock |
| タイムマネージメント | NTP Server/Client, SNTP |
| フィルタ | 802.1Q VLAN |
| ロータリースイッチ構成 | |
| 産業プロファイル |
|
| ロータリスイッチ構成 | |
| MAC テーブルサイズ | 8K |
| 最大VLAN数 | 8 |
| VLAN ID範囲 | VID 1 ～ 4094 |
| パケットバッファサイズ | 3 Mbits |
| USBインターフェース | |
| ストレージポート | USB Type A |
| LEDインターフェース | |
| LEDインジケータ | PWR1, PWR2, STATE, FAULT, 10/100M, 1000M (TP Port) |
| 電源パラメータ | |
| 接続 | 2リムーバブル コンタクトターミナルブロック |
| 入力電圧 | 12/24/48/ ～ 48 VDC, 冗長デュアル入力 |
| 動作電圧 | 9.6 ～ 60 VDC |
| 入力電流 | SDS-3016-2GTXシリーズ：12 ～ 48 VDC, 0.858 A (最大) SDS-3016-2GSFPシリーズ：12 ～ 48 VDC, 0.99 A (最大) |
| 過電流保護 | サポート |
| 逆極性保護 | サポート |
| メカニカル | |
| 筐体 | メタル |
| IP保護等級 | IP40 |
| サイズ | 36 x 135 x 111 mm |
| 重量 | 590 g |
| 設置 | DINレールマウンティング |
| 環境 | |
| 動作温度 | 標準モデル: -10～60℃ ワイド温度モデル: -40～75℃ |
| 保管温度 | -40～85℃ |
| 周囲相対湿度 | 5～95％（結露なきこと） |
| 規格および認証 | |
| EMC | EN 55032/35, EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF: 30 A/m |
| 安全 | EN 62368-1, UL 61010-2-201 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | 1,109,179 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

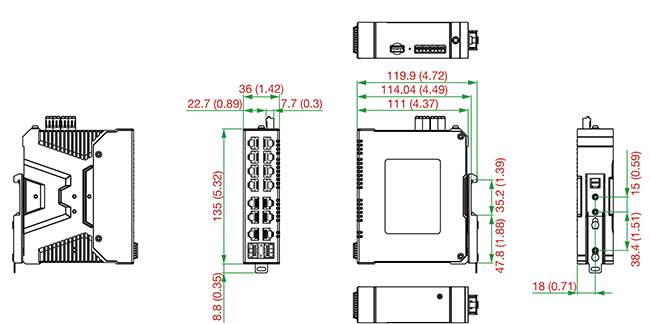

サイズ (単位=mm（inch）)
オーダー方法
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
| SDS-3016-2GTX |
レイヤ：2 トータルポート数：16 10/100BaseT(X)ポート (RJ45コネクタ)：14 10/100/1000BaseT(X)ポート (RJ45コネクタ)：2 100/1000BaseSFPポート：- 動作温度範囲：-10 ～ 60°C |
こちらよりお問い合わせください |
|---|---|---|
| SDS-3016-2GTX-T | レイヤ：2 トータルポート数：16 10/100BaseT(X)ポート (RJ45コネクタ)：14 10/100/1000BaseT(X)ポート (RJ45コネクタ)：2 100/1000BaseSFPポート：- 動作温度範囲：-40 ～ 75°C | |
| SDS-3016-2GSFP | レイヤ：2 トータルポート数：16 10/100BaseT(X)ポート (RJ45コネクタ)：14 10/100/1000BaseT(X)ポート (RJ45コネクタ)：- 100/1000BaseSFPポート：2 動作温度範囲：-10 ～ 60°C | |
| SDS-3016-2GSFP-T | レイヤ：2 トータルポート数：16 10/100BaseT(X)ポート (RJ45コネクタ)：14 10/100/1000BaseT(X)ポート (RJ45コネクタ)：- 100/1000BaseSFPポート：2 動作温度範囲：-40 ～ 75°C |
オプショナルアクセサリ(別売り)
■SFPモジュール
| SFP-1FEMLC-T | SFP モジュール 1 100Base マルチモード/LC コネクタ、4 km 伝送、-40 ～ 85℃動作温度 | こちらよりお問い合わせください |
|---|---|---|
| SFP-1FELLC-T | SFP モジュール 1 100Base シングルモード/LC コネクタ、80 km 伝送、-40 ～ 85℃動作温度 | |
| SFP-1FESLC-T | SFP モジュール 1 100Base シングルモード/LC コネクタ、40 km 伝送、-40 ～ 85℃動作温度 | |
| SFP-1G10ALC | WDM-type(BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネクタ、10 km 伝送; TX 1310 nm, RX 1550 nm、0 ～ 60℃動作温度 | |
| SFP-1G10ALC-T | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネクタ、10 km 伝送; TX 1310 nm, RX 1550 nm, -40 ～ 85℃動作温度 | |
| SFP-1G10BLC | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネクタ、10 km 伝送; TX 1550 nm, RX 1310 nm, 0 ～ 60℃動作温度 | |
| SFP-1G10BLC-T | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネク、10 km 伝送; TX 1550 nm, RX 1310 nm, -40 ～ 85℃動作温度 | |
| SFP-1G20ALC | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネクタ、20 km 伝送; TX 1310 nm, RX 1550 nm, 0 ～ 60℃動作温度 | |
| SFP-1G20ALC-T | WDM-type (BiDi) SFP モジュール1 1000BaseSFP ポート/LC コネクタ、20 km 伝送; TX 1310 nm, RX 1550 nm, -40 ～ 85℃動作温度 | |
| SFP-1G20BLC | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネクタ、20 km 伝送; TX 1550 nm, RX 1310 nm, 0 ～ 60℃動作温度 | |
| SFP-1G20BLC-T | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネク、20 km 伝送; TX 1550 nm, RX 1310 nm, -40 ～ 85℃動作温度 | |
| SFP-1G40ALC | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネクタ、40 km 伝送; TX 1310 nm, RX 1550 nm, 0 ～ 60℃動作温度 | |
| SFP-1G40ALC-T | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネクタ、40 km 伝送; TX 1310 nm, RX 1550 nm, -40 ～ 85℃動作温度 | |
| SFP-1G40BLC | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネクタ、40 km 伝送; TX 1550 nm, RX 1310 nm, 0 ～ 60℃動作温度 | |
| SFP-1G40BLC-T | WDM-type (BiDi) SFP モジュール 1 1000BaseSFP ポート/LC コネクタ、40 km 伝送; TX 1550 nm, RX 1310 nm, -40 ～ 85℃動作温度 | |
| SFP-1GEZXLC | SFP モジュール1 1000BaseEZX ポート/LC コネクタ 110 km 伝送, 0 ～ 60℃動作温度 | |
| SFP-1GEZXLC-120 | SFP モジュール 1 1000BaseEZX ポート/LC コネクタ 120 km 伝送, 0 ～ 60℃動作温度 | |
| SFP-1GLHLC | SFP モジュール 1 1000BaseLH ポート/LC コネクタ 30 km 伝送、0 ～ 60℃動作温度 | |
| SFP-1GLHLC-T | SFP モジュール 1 1000BaseLH ポート/LC コネクタ30 km 伝送, -40 ～ 85℃動作温度 | |
| SFP-1GLHXLC | SFP モジュール 1 1000BaseLHX ポート/LC コネクタ 40 km 伝送, 0 ～ 60℃動作温度 | |
| SFP-1GLHXLC-T | SFP モジュール 1 1000BaseLHX ポート/LC コネクタ 40 km 伝送, -40 ～ 85℃動作温度 | |
| SFP-1GLSXLC | SFP モジュール 1 1000BaseLSX ポート/LC コネクタ 300m/550m 伝送、-40 ～ 85℃動作温度 | |
| SFP-1GLSXLC-T | SFP モジュール 1 1000BaseLSX ポート/LC コネクタ 300m/550m 伝送、-40 ～ 85℃動作温度 | |
| SFP-1GLXLC | SFP モジュール 1 1000BaseLX ポート/LC コネクタ 10 km 伝送、0 ～ 60℃動作温度 | |
| SFP-1GLXLC-T | SFP モジュール 1 1000BaseLX ポート/LC コネクタ 10 km 伝送、-40 ～ 85℃動作温度 | |
| SFP-1GSXLC | SFP モジュール 1 1000BaseSX ポート/LC コネクタ 300m/550m 伝送、0 ～ 60℃動作温度 | |
| SFP-1GSXLC-T | SFP モジュール 1 1000BaseSX ポート/LC コネクタ 300m/550m 伝送、-40 ～ 85℃動作温度 | |
| SFP-1GZXLC | SFP モジュール 1 1000BaseZX ポート/LC コネクタ 80 km 伝送, 0 ～ 60℃動作温度 | |
| SFP-1GZXLC-T | SFP モジュール 1 1000BaseZX ポート/LC コネクタ80 km 伝送, -40 ～ 85℃動作温度 | |
| SFP-1GTXRJ45-T | SFP モジュール1 1000BaseT ポート/LC コネクタ 100 m 伝送, -40 to 75℃動作温度 |
■ 自動バックアップコンフィギュレータ
| ABC-02-USB | USBベース自動バックアップコンフィギュレータ、コネクタ：USB 2.0 Type A, ストレージ：128 MB, 動作温度：0～60℃ | こちらよりお問い合わせください |
|---|---|---|
| ABC-02-USB-T | USBベース自動バックアップコンフィギュレータ、コネクタ：USB 2.0 Type A, ストレージ：128 MB, 動作温度：-40～75℃ |
■ DINレール電源
| DR-120-24 | 120W/5A DINレール24 VDC電源、ユニバーサル 88～132 VACまたは176～264 VAC 入力スイッチ切換、または248-370 VDC、動作温度範囲：-10～60℃ | こちらよりお問い合わせください |
|---|---|---|
| DR-4524 | 45W/2A DINレール24 VDC電源、ユニバーサル 85～264 VACまたは120-370 VDC入力、動作温度範囲：-10～50℃ | |
| MDR-40-24 | 40W/1.7A DINレール24 VDC電源、ユニバーサル 85～264 VACまたは120-370 VDC入力、動作温度範囲：-20～70℃ | |
| DR-75-24 | 75W/3.2A DINレール24 VDC電源、ユニバーサル 85～264 VACまたは120-370 VDC入力、動作温度範囲：-10～60℃ | |
| MDR-60-24 | 60W/2.5A DINレール24 VDC電源、ユニバーサル 85～264 VACまたは120-370 VDC入力、動作温度範囲：-20～70℃ |
■ ラックマウントキット
| RK-4U | 19インチラックマウントキット | こちらよりお問い合わせください |
|---|
