TN-G4500シリーズ

NEW

EN50155 Layer 2 マルチギガビットスイッチ

EN50155 Layer 2 マルチギガビットスイッチ

ToughNet TN-G4500シリーズM12マネージドイーサネットスイッチは、鉄道車両や鉄道沿線インストレーションなど、鉄道アプリケーションの目的に設計されています。これらのスイッチは、M12およびサーキュラコネクタによりタイトで強固なコネクションを確保し、定常的な振動および衝撃が発生する鉄道車両や産業環境において信頼性の高い動作を保証します。TN-G4500シリーズイーサネットスイッチは、PoE機能付の4つの10GイーサネットM12ポート、16ギガビットイーサネットM12ポート、およびPoE機能付の8ポートを提供します。これらのPoEスイッチは、給電デバイス(PSE)として分類され、IPカメラやワイヤレスアクセスポイントなどのIEEE 802.3at/af準拠の受電デバイス(PD)に、ポートあたり最大30Wの電力を供給します。

TN-G4500シリーズは、カスタマイズされたプッシュプルM12付ケーブルにより、迅速なインストレーションとタイトなコネクションを実現できます。24~110 VDCのワイド電源入力範囲と絶縁型デュアル電源入力により、世界中の異なる地域で同じタイプの電源を使用できるだけでなく、通信システムの信頼性も向上します。さらに、-40~70℃のワイド動作温度範囲のサポートにより、過酷な産業環境への導入が可能です。TN-G4500シリーズは、動作温度、電源入力電圧、サージ、ESD、振動、電源絶縁をカバーする鉄道規格EN 50155規格の重要なセクションに準拠すると共に、熱衝撃、湿気、腐食液、その他の悪環境条件からPCBなどを保護するコンフォーマルコーティングを施すことができるので、さまざまな産業用アプリケーションへの適合性を保証します。

  • プッシュプルM12コネクタを備えた4つの10Gポートと12ギガビットポート
  • 24~110 VDC電源範囲の絶縁型電源
  • すべてのEN 50155必須テスト項目に準拠*
  • -40~70℃の動作温度範囲
  • Turbo RingおよびTurbo Chain (リカバリタイム < 50 ms @ 250スイッチ)およびRSTP/STPによるネットワーク冗長性サポート
  • IEEE 802.3at/af準拠PoEおよびイーサネットコンボポート×12
  • 最大30 W/ PoEポートの提供

* この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。

さらなる特長と機能

  • スイッチあたり120Wのトータル電力バジェットにより、PoEポートあたり最大30Wの供給
  • 異なるポリシーを使用したIPアドレス割り当て用 DHCP Option 82
  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
  • EtherNet/IPおよびModbus/TCP産業用イーサネットプロトコルのサポート
  • ネットワーク計画を容易にするポートベース VLAN、IEEE 802.1Q VLAN、および GVRP
  • QoS(IEEE 802.1p/1QおよびToS/DiffServ)により、リアルタイムのトラフィック分類と優先順位付けが可能
  • 最適な帯域幅利用のためのIEEE 802.3ad LACP
  • 異なるレベルのネットワークマネジメントのためのSNMPv1/v2c/v3
  • TACACS+, SNMPv3、IEEE 802.1X、HTTPS、およびSSHを使用してネットワークセキュリティの強化
  • RMONによる効率的なネットワーク監視とプロアクティブな機能
  • 帯域幅マネジメントにより、予測できないネットワーク状態を予防
  • ポートロックにより許可されたMACアドレスへのアクセスのみ許可
  • ポートミラーリングによるオンラインデバッグ
  • 電子メールおよびリレイ出力による自動警告通知
  • ラインスワップによる迅速なリカバリ
  • ネットワークマネジメントソフトウェアでのトポロジー自動検出のためのLLDP (リンク層検出プロトコル)
  • Webブラウザ、Telnet/シリアルコンソール、CLI、およびWindowsユーティリティで構成可能
  • ネットワークループを防止するループ保護
  • ウォールマウンティングインストレーション
イーサネットインターフェース
10GBaseT(X)ポート (M12 Xコード 8ピン メスコネクタ/バイパスリレー付き)TN-G4516 BPモデル:2
10/100/1000BaseT(X)ポート (M12 Xコード 8ピン メスコネクタ)4
PoEポート (10GBaseT(X), M12 Xコード 8ピン メスコネクタ) TN-G4516 non-BPモデル:4
TN-G4516 BPモデル:2
PoEポート (100/1000BaseT(X), M12 Xコード 8ピン メスコネクタ)8
規格 IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3u for 100BaseT(X)
IEEE 802.3bz for 5GBaseT and 2.5GBaseT
IEEE 802.3an for 10GBaseT
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3af/at for PoE/PoE+ output
IEEE 802.3x for flow control
イーサネットソフトウェア機能
ブロードキャスト転送IPダイレクトブロードキャスト, ブロードキャスト転送
設定オプションCommand Line Interface (CLI), シリアル/Telnet/SSHを介したCommand Line Interface (CLI), Webコンソール (HTTP/HTTPS), Windowsユーティリティ
フィルタ802.1Q, GMRP, GVRP, IGMP v1/v2, Port-based VLAN, Static Multicast
産業用プロトコルSNMPv1/v2c/v3
マネジメントAccount Management, Back Pressure Flow Control, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, QoS/CoS/ToS, RARP, RMON, SMTP, SNMP Inform, Syslog, Telnet, SNMP Trap
MIBBridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
冗長プロトコルLink Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, Turbo Ring with DRC
セキュリティTACACS+, ブロードキャストストーム保護, HTTPS/SSL, Local Account Accessibility, Port Lock, RADIUS, Rate Limit, SSH
タイムマネジメントNTP Server/Client, SNTP
スイッチプロパティ
IGMPグループ256
最大VLAN数256
プライオリティキュー4
VLAN IDレンジVID 1 ~ 4094
LEDインターフェース
LEDインジケータPWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, Ethernet, PoE
シリアルインターフェース
コンソールポートRS-232C (M12 Bコード 5ピン メスコネクタ)
電源パラメータ
入力電圧24/36/48/72/96/110 VDC
電源入力数2
動作電圧16.8 ~ 137.5 VDC
過電流保護サポート
逆極性保護サポート
トータルPoEパワーバジェット120 W
入力電流7.5 A @ 24 VDC
電源コネクタM12 Kコード 5ピン オスコネクタ
メカニカル
ハウジングメタル
保護等級IP40
サイズ291.6 × 117.7 × 132.2 mm
重量 TN-G4516 /バイパスなし:2,730g
TN-G4516 /バイパスあり:2,740g
インストレーション ウォールマウント
保護PCBコンフォーマルコーティング (CTモデルのみ)
環境
動作温度-40~70℃
保管温度(パッケージ含)-40~85℃
相対湿度5~95% (結露なきこと)
高度2000 m
規格および認証
EMCEN 55032/24
EMS IEC 61000-4-2 ESD: 6 kV;気中: 8 kV
IEC 61000-4-3 RS: 80 MHz ~ 6 GHz: 20 V/m
IEC 61000-4-4 EFT: 電源: 2 kV; 信号: 2 kV
IEC 61000-4-5 サージ: 2 kV; 信号: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
落下 IEC 60068-2-31
周波数FCC
鉄道EN 50121-4, EN 50155, IEC 60571
鉄道火災保護EN 45545-2
安全IEC 62368-1, UL 62368-1
衝撃IEC 60068-2-27, IEC 61373, EN 50155
振動IEC 60068-2-64, IEC 61373, EN 50155
宣言
グリーンプロダクトRoHS, CRoHS, WEEE
MTBF
時間 TN-G4516 /バイパスなし:436,136 時間
TN-G4516 /バイパスあり:435,764 時間
規格Telcordia SR332
保証
保証期間5年
詳細MOXA社 製品保証方針

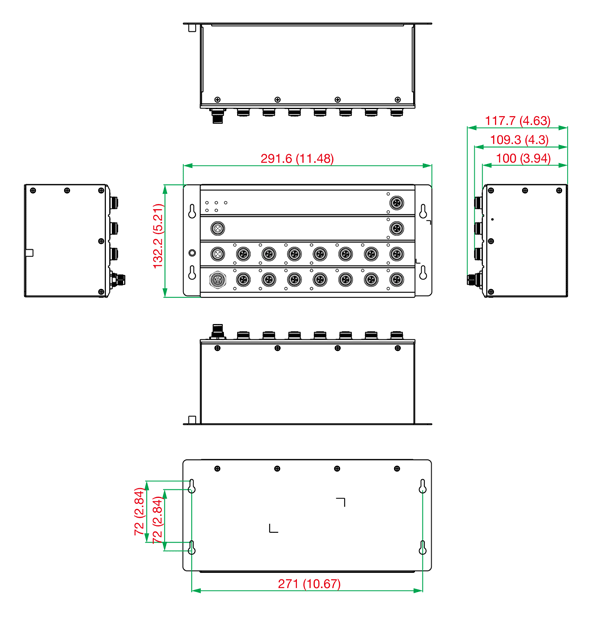

サイズ:単位 = mm (inch)

サイズ

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。

TN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-T EN50155 Layer 2 マルチギガビットスイッチ
10G BaseT(X)ポート, バイパスリレー付き M12 Xコード 8ピンメスコネクタ×2、 10G BaseT(X)PoEポート, M12 Xコード 8ピンメスコネクタ×2
こちらよりお問い合わせください
TN-G4516-8GPoE-4XGPoE-WV-T EN50155 Layer 2 マルチギガビットスイッチ
10G BaseT(X)PoEポート, M12 Xコード 8ピンメスコネクタ×4
TN-G4516-8GPoE-4XGPoE-WV-CT-T EN50155 Layer 2 マルチギガビットスイッチ
10G BaseT(X)PoEポート, M12 Xコード 8ピンメスコネクタ×4、 コンフォーマルコーティング
TN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-CT-T EN50155 Layer 2 マルチギガビットスイッチ
10G BaseT(X)ポート, バイパスリレー付き M12 Xコード 8ピンメスコネクタ×2、 10G BaseT(X)PoEポート, M12 Xコード 8ピンメスコネクタ×2、 コンフォーマルコーティング
