TRC-2190-AC
NRackシステム用ラックマウントシャーシ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ラックマウント用19インチシャーシ
- 高密度アプリケーションを提供する18スロット
- デュアル電源入力、冗長電源サポート
- サービス費用を削減するファンレスシャーシ設計
- SNMP/webコンソールによる容易なマネジメント
- -20～55℃動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
TRC-2190シリーズは、CSM-400/CSM-200シリーズ イーサネット－ファイバマネジメントメディアコンバータモジュールを収納する18スロットシャーシです。リモート管理および監視のためのSNMP/Webコンソールをサポートしています。TRC-2190シャーシは、1つのACまたはDC電源入力、また、オプションの冗長電源拡張モジュールを使用することで、より信頼性を高めることができます。TRC-2190シリーズの電源入力モジュールは、ファンレスシャーシ設計で、-20～55℃の動作温度範囲をサポートしています。
アプリケーションノート
旅客情報システム(PIS) のための革新的なリモート管理
-
-
旅客情報システム(PIS*)は、ネットワーク上のさまざまな地点から収集された大量のデータに基づき、最新の情報を更新して乗客に提供します。このデータは、コントロールルームでリアルタイムに集約して管理する必要があります。 このアプリケーションノートでは、Moxaの新しい産業用メディアコンバータを使用して、データを一元的に管理し、フィールドデバイスのリモート管理に役立つ方法をご紹介しています。
*Passenger information System
高度交通管制システム(ATMS) のための革新的なリモート管理
-
-
都市環境における交通渋滞を解消するため、交通当局は、高度交通管制システム(ATMS*)を利用して、交通の流れを制御しています。高度な通信技術により、さまざまな高速道路、交差点、橋梁などの交通状況をリアルタイムで更新するデータがコントロールルームに伝送されます。このアプリケーションノートでは、Moxaの新しいメディアコンバータを使い、フィールドデバイスからの大量の受信データを一元的にリモート管理する方法をご紹介しています。
*Advanced Traffic Management System
| イーサネットインターフェース | |
| ポート数 | 2 |
|---|---|
| スピード | 10/100 Mbps, オートMDI/MDIX |
| コネクタ | 8ピン RJ45 |
| 電磁アイソレーション保護 | 1.5 kVビルトイン |
| USBインターフェース | |
| ポート数 | 1 |
| USB規格 | USB 1.1/2.0規格 |
| コネクタ | USB Type B |
| ソフトウェア | |
| ネットワークプロトコル | ICMP, IP, TCP, DHCP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP |
| 設定オプション | SNMP/HTTP/Telnet/USB/SSH/HTTPS |
| 物理的特性 | |
| 筐体 | SECC (1.2 mm) |
| サイズ | 440 × 260 × 77 mm |
| 重量 | 5.2 kg, 電源モジュール1個搭載 |
| ポート数 | 前面の18スロットにスライドインモジュール挿入、背面の2スロットに電源モジュール挿入 |
| 環境 | |
| 動作温度 | -20 ～ 55℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 電源 | |
| 入力電源 | ユニバーサル100～240 VAC (47～63 Hz) または ±48 VDC (36～53 VDC および -36～-53 VDC) |
| 電力消費量 | 最大出力：3.2A ＠ 36VDC |
| 規格と認証 | |
| 安全 | UL 60950-1, EN 60950-1 |
| EMC | CE, FCC |
| EMI | EN 55032 Class A, FCC Part 15 Subpart B Class A |
| EMS | EN 61000-4-2 (ESD) 接触：4 kV; 気中：8 kV EN 61000-4-3 (RS) 80 MHz～1 GHz: 3 V/m EN 61000-4-4 (EFT) 電源：1 kV; 信号： 0.5 kV EN 61000-4-5 (Surge) 電源：1 kV; 信号： 0.5 kV EN 61000-4-6 (CS) 150 kHz～80 MHz: 3 V/m EN 61000-4-8 (PFMF) EN 6100 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 平均故障間隔 (MTBF) | |
| 時間 | 1,055,112 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |

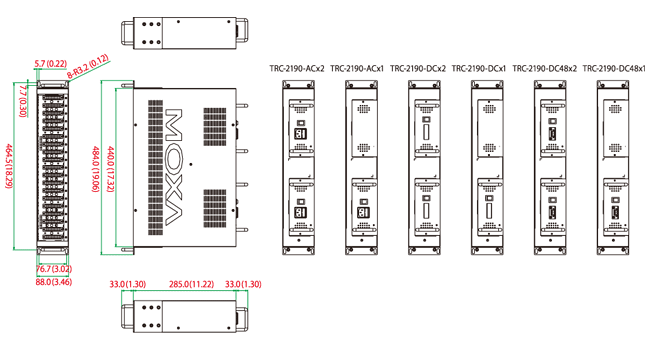

サイズ (単位 = mm)
| TRC-2190-AC | 2Uラックマウントシャーシ, シングル 110～240 VAC入力, フロントパネル 18スロット, CSM-MN01マネージドモジュール |
|---|---|
| TRC-2190-DC48V | 2U ラックマウントシャーシ, シングル 36～53 VDC入力, フロントパネル 18スロット, CSM-MN01マネージドモジュール |
| ME-10-T | スタンドアロン 1スロットシャーシ, 冗長 12～48 VDC電源付属 |
コンパチブルモジュール
| CSM-400-1213 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSTコネクタ, -20～55℃ |
|---|---|
| CSM-400-1213-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSTコネクタ, -40～75℃ |
| CSM-400-1214 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSCコネクタ, -20～55℃ |
| CSM-400-1214-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, マルチモードSCコネクタ, -40～75℃ |
| CSM-400-1218 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, シングルモードSCコネクタ, -20～55℃ |
| CSM-400-1218-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, シングルモードSCコネクタ, -40～75℃ |
| CSM-400-1224 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-AシングルモードSCコネクタ, -20～55℃ |
| CSM-400-1224-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-AシングルモードSCコネクタ, -40～75℃ |
| CSM-400-1225 | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-BシングルモードSCコネクタ, -20～55℃ |
| CSM-400-1225-T | 10/100BaseT(X)－100BaseFX スライドイン・マネジメントモジュールメディアコンバータ, WDM-BシングルモードSCコネクタ, -40～75℃ |
オプショナルアクセサリ
| 電源アダプタ | ||
| PWR-2190-DC48V | 冗長電源, 36～53 VDC | |
|---|---|---|
| PWR-2190-AC | 冗長電源, 110～240 VAC | |
| マウント/ブラケット/ドライブキット | ||
| Plate-1 | 未使用のフロントパネルスロット用フェースプレート(すべての未使用のフロントパネルスロットに使用) | |
TRC-2190シリーズ 製品一覧
| TRC-2190-AC | NRackシステム用ラックマウントシャーシ |
| TRC-2190-DC-48V | NRack System™用ラックマウントシャーシ |
