ATEN製品
VS1504
- この製品は販売を終了いたしました。
4ポートビデオ分配器
- メーカ
- ATEN
- 商品コード
- VS1504
- ダウンロード
4ポートビデオ分配器
VS1504は1系統のオーディオ/ビデオ信号を最大150mまで延長し、4系統に分配するスプリッターです。本製品は最大3段階のカスケード接続に対応しており、ATEN製対応リピーターと併用することで出力系統を増やすことも可能です。タッチパネル等のシリアルデバイスをお使いのシステムでも導入できるようにRS-232ポートを搭載していますので、マルチメディアコンテンツを複数系統に分配するのに最適な製品です。
[適用例]
- 店頭または展示場におけるデジタルサイネージ
- 公共の場におけるアナウンスシステム
- スポーツイベント
- 劇場や講堂
- 教室や企業セミナールーム
3段階カスケード接続対応 - ATEN製オーディオ対応カテゴリ5VGAリピーター VB552と併用することによって、最大450mまで延長することが可能です。
※生産終了品につき、新規ご検討には、VS1504Tをおすすめ致します。
Features
- 1系統のビデオ入力を4系統に出力することが可能
- カテゴリ5e以上のLANケーブルとVB552を使用して、最大150mまで延長することが可能(VB552×1台同梱)
- ステレオオーディオ出力、シリアル通信に対応
- 3段階カスケード接続対応 - ATEN製VGAリピーターと併用が可能*
- VGA解像度 - 最大1,600×1,200@60Hz
- ゲイン調整、画質補正機能 - OSD表示とリモコンによる簡単操作
- カスケード接続時、スプリッター単位での画面ON/OFF操作が可能
- 2つの選択用RS-232チャンネルを提供
- 対応マウント規格 - VESA FDMI(MIS-D以上)
* オーディオ対応カテゴリ5VGAリピーターVB552と併用することによって、最大450mまで延長することが可能です。
Front

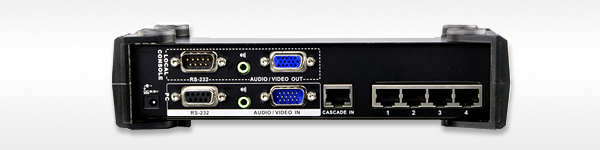

Rear

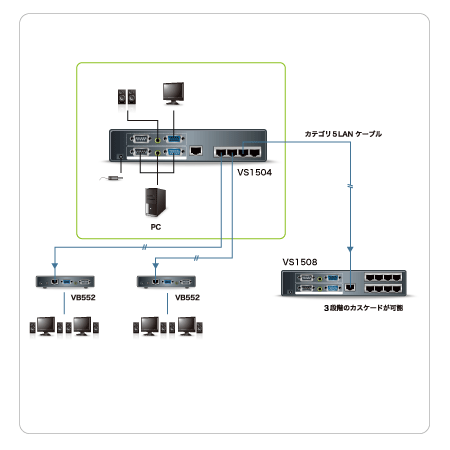

Diagram
| 機能 | VS1504 | |
|---|---|---|
| ビデオ出力数 | ローカル用 | 1 |
| リモートユニット/カスケード用 | 4 | |
| 入力側コネクタ | ビデオ入力 | D-sub15ピンオス×1 |
| オーディオ入力 | ミニオーディオジャックメス×1 | |
| RS-232 | DB9ピンメス(ブラック)×1 | |
| 出力側コネクタ | ローカル用ビデオ出力 | D-sub15ピンメス×1 |
| ローカル用オーディオ出力 | ミニオーディオジャックメス×1 | |
| リモートユニット/カスケード用 | RJ-45×4 | |
| RS-232 | DB9ピンオス(ブラック)×1 | |
| カスケードポート | IN | RJ-45×1 |
| 電源ジャック | DC電源ジャック×1 | |
| スイッチ | ローカルRS-232ポート | プッシュボタン×1 |
| グループスクリーンON/OFF | プッシュボタン×1 | |
| LED | 電源 | オレンジ×1 |
| ローカルRS-232ポート | オレンジ×1 | |
| グループスクリーンON/OFF | グリーン×1 | |
| 電源仕様(アダプタ) | 型番：0AD8-0605-24EG 入力：AC100～240V 50～60Hz 出力：AC5V 2.6A |
|
| 消費電力 | DC5.3V、4.7W | |
| VGA解像度 | 1,600×1,200@60Hz(150m) | |
| 最大延長距離 | 150m | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 750g | |
| サイズ(W×D×H) | 210×88×55.5mm | |
| 対応ケーブル | 《VGAケーブル》 2L-2402A(1.8m) *標準でケーブルは1本付属しています。 |
|
| 同梱品 | 2L-2402A(1.8m)×1 電源アダプタ×2 (本体用×1、VB552用×1) ユーザーガイド×2 (VS1504/VS1508用×1、VB552用×1) VB552×1 IRリモコン×1 IRレシーバー×1 ラックマウントキット×1 |
|
オーダー方法
お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。
| VS1504 | 4ポートビデオ分配器 | こちらよりお問い合わせください |
|---|
生産終了品につき、新規ご検討には、VS1504Tをおすすめ致します。
