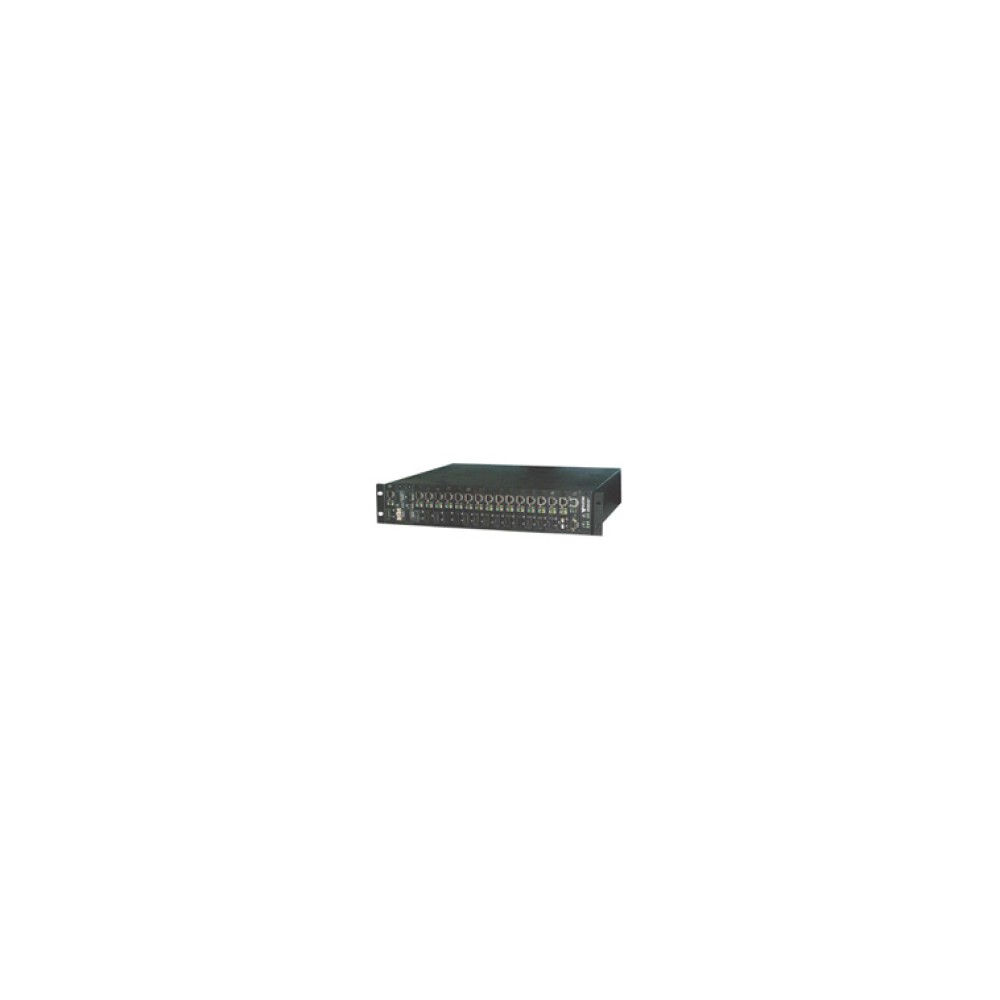

NMF-736
マネージド19"ラックマウント18スロットカードベース・メディアコンバーター･シャーシ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 長寿命19"ラックマウントシャーシ構造
- リダンダント電源ユニット(RPS)
- SNMP
- 3台の大容量ファン
- DC-48V電源(オプション)
- シャーシに最大18ラインカードメディアコンバータを直接プラグイン
- メディアコンバータのホットスワップ
- 2つの負荷をシェアできるホットスワップ電源
- ファン、電源、スロットのLEDステータスパネル
- 10/100/1000Base、カッパー、ファイバ、シングル/マルチモード、ST, SC, MT-RJ, VF-45, LCコネクタをもつWDM製品のサポート
- ACまたはDC電源サポート
- 法人、銀行、軍などのミッションクリティカルなネットワークに最適
- FCC Class A &； CE承認
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
NMF-736標準19"ラックマウント18スロットコンバータ･シャーシは、中規模から大規模ネットワークアプリケーションに最適なフレキシビリティおよびパフォーマンスを考えて頑丈に設計されています。また、拡張するワークグループのコンフィギュレーションにおいて費用対効果の高いソリューションのネットワーク分散を可能とします。SNMPがレーディであれば、"in-band" SNMPステーション、インターネットまたは、RS-232Cコンソールポートの"out-band"を介した管理ができます。これらの豊富な機能を使えば容易にネットワーク監視やトラブルシューティングを実行することができます。各種のイーサネット、ファースト・イーサネット、ATM-155、ATM-622およびギガビットメディアコンバータラインカードは、ファイバおよびカッパーケーブル・インターフェースをサポートしています。
いかなるネットワークに対してもメディアコンバータを"mix-and-match"ができる最適なコンフィギュレーションをアレンジすることができます。フロントパネルのLEDは、一目でクーリングファン、電源の状況を知らせます。
| シャーシ仕様 | ||
| 収納能力 | 18スロット、18カードベースメディアコンバータ | |
|---|---|---|
| シャーシ | アルミニウム / スチール | |
| 電源 | 2台までの電源、負荷シェアリング、ホットスワップ、リアローディング | |
| LED | 3ファンステータス, 1各電源 | |
| クーリングファン | 3台、22.1 CFM リアーマウントファン | |
| サイズ | 430×425×88 (L×W×H), EIA2U | |
| 重さ | 12kg (18モジュール、1マネージメント･インターフェース・モジュール、1電源) | |
| 電源仕様 AC(MPS-150R) / DC(MPS-150D) | ||
| AC入力 | 100 ～ 240VAC @47 ～ 63Hz (MPS-150R) | |
| DC入力 | -48VDC (MPS-150D) | |
| DC出力 | ノーマル+12V、Min.+11V、Max.12.6V | |
| 負荷 | Min.0.3A、規格7.5A、ピーク20A | |
| レギュレーション | リープル120mV、負荷5.0%、ライン1% | |
| 過負荷保護 | すべての出力は短絡回路からプロテクト、オートリカバリ | |
| 可電圧保護 | 出力が+13.8V以上の場合シャットダウン、オートリカバリ | |
| 温度 | 動作温度 | 0 ～ 50℃ |
| 保管温度 | -55 ～ 85℃ | |
| EMI | FCC Part 15 Class A | |
| 安全 | IEC 1950 CSA 234, 22.2, TUV En60950 | |
| ファン仕様 | ||
| スピード | 4800rpm +/-400、22.1CFM | |
| ノイズレベル | 34.3(dB) | 温度 | 動作温度 | -10 ～ 50℃ |
| 保管温度 | -40 ～ 70℃ | |
| ベアリング | 精密ボールベアリング | |
| 安全 | UL / CSA / TUV / CE承認 | |
リダンダント電源
NMF-736は、各電源の負荷を減らせるために負荷をシェアする設定のできる150W高品質電源を装備しています。電源が故障した場合、リダンダント動作を行います。このリタンダントプロテクション機能は、パワーバス上にプロテクション回路を備えているので効果的に各スロットをアイソレーションします。また、常時、各スロットへの供給をモニタしパラメータが異常になるとステータスパネルの警報用LEDが点灯します。
NMF-736は、ミッションクリティカルを要求されるアプリケーション用として設計されています。シャーシは、3台のファンが設置され、各ファンは、騒音の少ない大容量の風量を供給します。また、各ファンは、安定した冷却動作環境を維持するためにステータスパネルからモニタすることができます。
| NMF-736 | 19"ラックマウント18スロットカードベース・メディアコンバータ･シャーシ、 1 x AC150W、MPS-150Rモジュラ電源(2U) |
|---|---|
| NMF-736D | 19"ラックマウント18スロットカードベース・メディアコンバータ･シャーシ、 1 x DC-48V、MPS-150Dモジュラ電源(2U) |
| MPS-150R | NMF-736(AC100 ～ 240V)用高MTBF 150Wモジュラ電源パック |
| MPS-150D | NMF-736(DC-48V)用高MTBF 150Wモジュラ電源パック |
