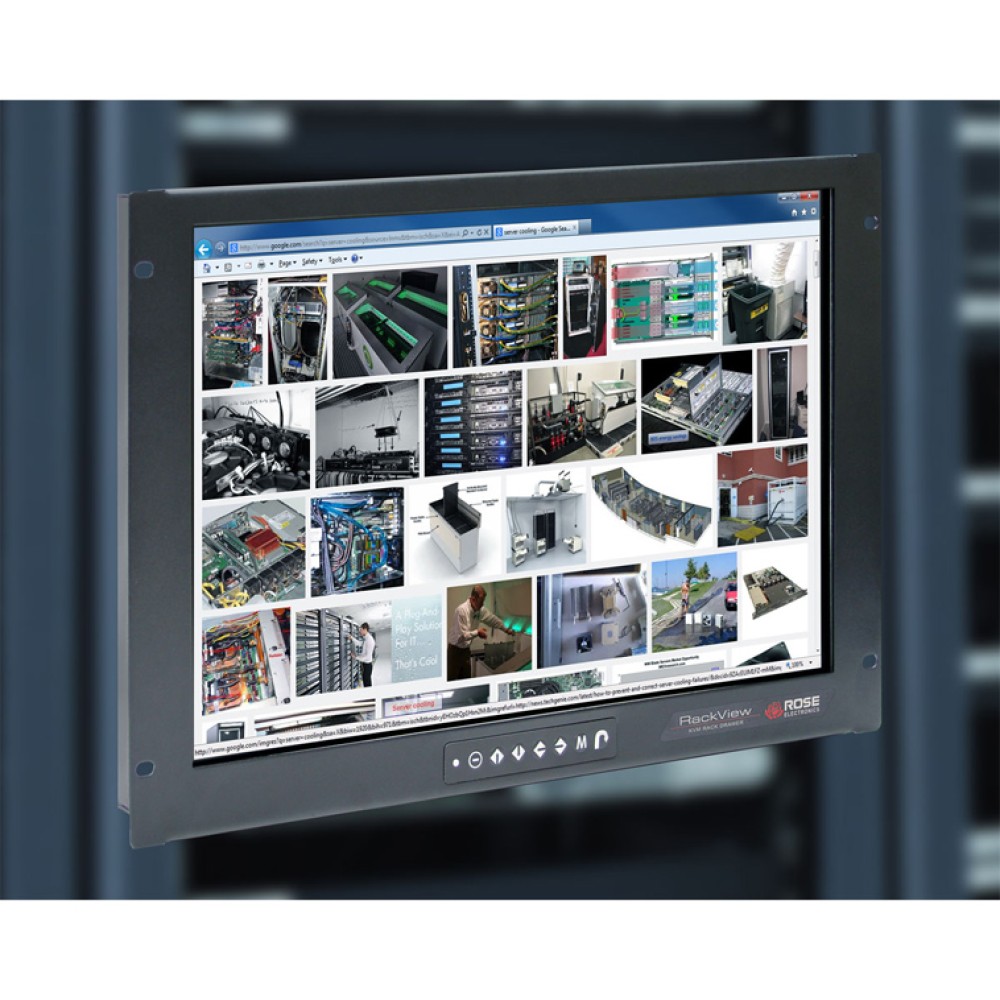

RackView LCD Panel Mount

RackView LCDパネルディスプレイは、硬化ガラススクリーンを搭載したラックマウントタイプブラックスチールシャーシで提供します。ディスプレイは、19インチ標準ラックの任意の高さにマウントすることができます。標準の17インチ、19インチ、20インチモデル、または17インチ、19インチ、21インチ、24インチワイドスクリーンモデル、または17インチおよび23インチ4Kディスプレイから選択できます。

RackView LCDパネルは、フェースプレートの底面にマウントされたプッシュボタンパネルを使用してコントロールします。OSDコントロールオプションには、コントラスト、明るさ、画像サイズ、シャープネス、クロック、フェーズ、H/Vと自動調整の設定が含まれています。

VGAまたはDVI-Dインターフェースを使用して、RackView LCDパネルをPCまたはビデオソースに直接接続します。オプショナルのビデオインターフェースには、4KモデルのためのHDMI、3G/HD/SDI、Sビデオ、DisplayPortが含まれています。

すべてのRackView LCDパネルには、オプショナルのUSBタッチスクリーンを搭載しています。RackViewの一部のLCDパネルには、抵抗膜またはキャパシティブのタッチパネルがあり、その他は抵抗膜のみが使用されています。

フリッカーフリーLCDは、高解像度において高精細で鮮明な画質と広視野角を実現します。安全でセキュアなオペレーションのために、ビデオ、USB、電源インターフェースのためにMIL specまたはケーブルロックコネクターを選定しています。

RackView LCDパネル - 使用可能なモデル

一般的なアプリケーション

インストレーション：

RackView LCDパネルは非常に簡単にインストレーションが可能です。ラックマウント位置を決定し、LCDパネルをラックフレームの前面に固定するだけです。

フロントパネル：

RackViewのフロントパネルには、OSDメニューのオプションをスクロールおよび調整するための、プッシュボタン式LCDディスプレイコントローラーが搭載されています。

ディスプレイ：

高解像度、スタティックフリーのLCDカラーディスプレイは、1280×1024から3840×2160までの解像度で最高の明瞭度を提供します。

リアパネルのケーブルコネクター：

標準のリアパネルコネクターは、1 VGAおよび1 DVI-Dビデオとオプションとして利用可能な他のビデオコネクターが含まれています。4Kモデルには、DisplayPortコネクターが提供されます。ビデオ信号をホストコンピューターまたはビデオソースに接続するための2.0mのケーブルが付属しています。

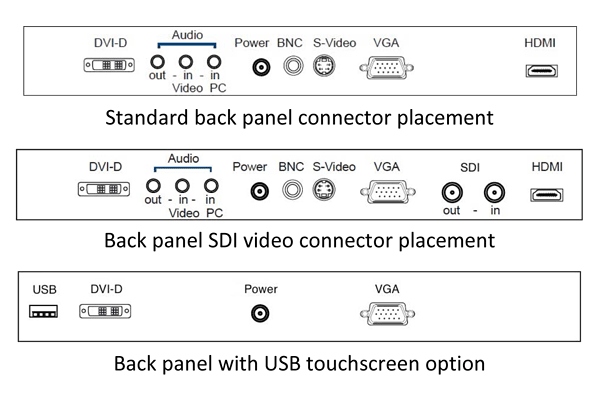

RackView LCDバックパネルコネクション

RackView LCDのバックパネルにコネクターを配置する例を見せます。すべてのコネクターが常に含まれているわけではありません。
