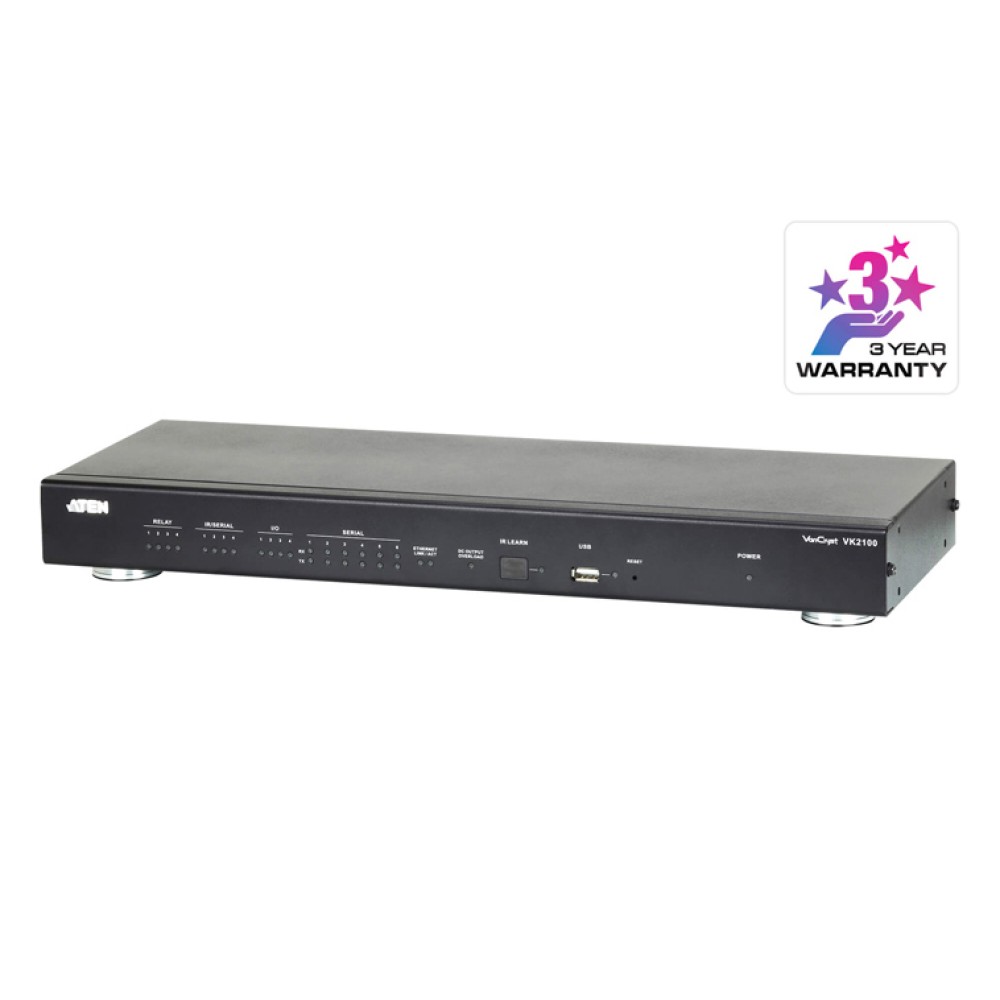

VK2100

4K Ultra-HDビデオサポートおよびUSB2.0共有 4ポート HDMI KVMスイッチ

販売終了

本製品は販売を終了いたしました。

主な製品特長

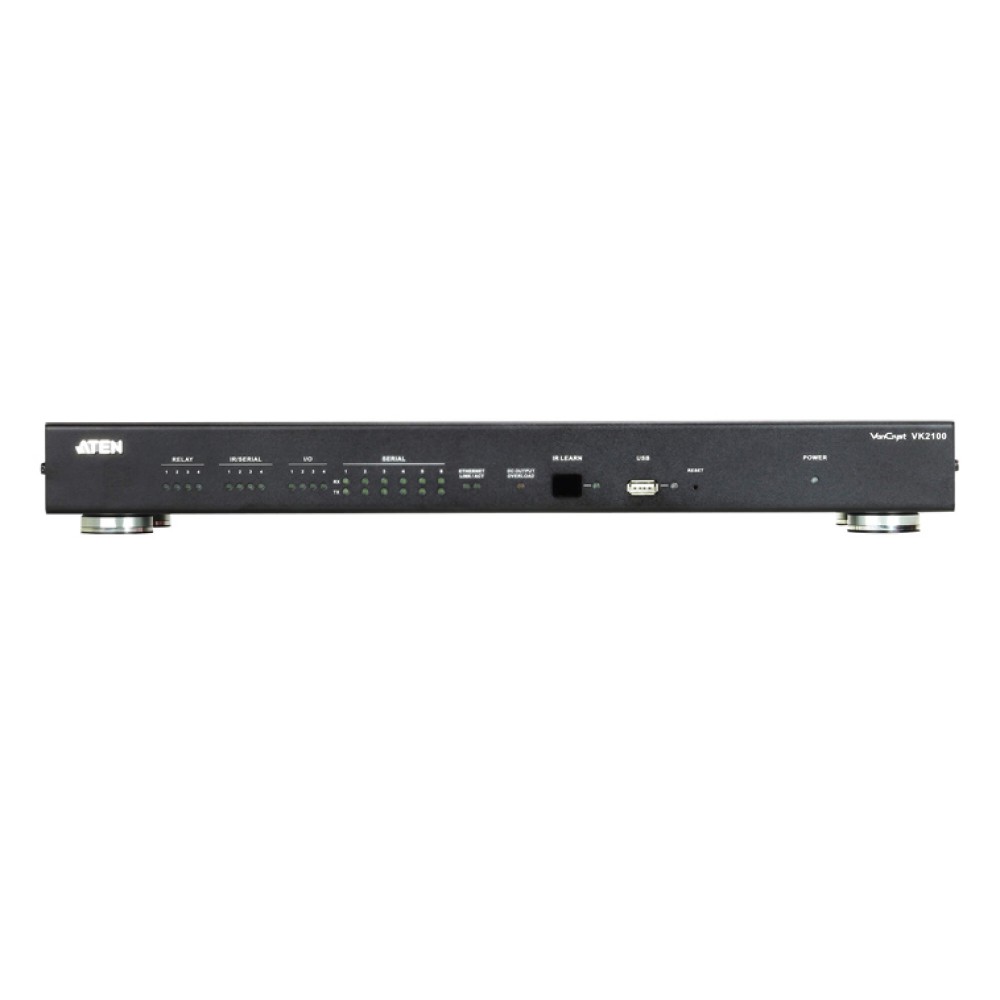

VK2100コントロールボックス

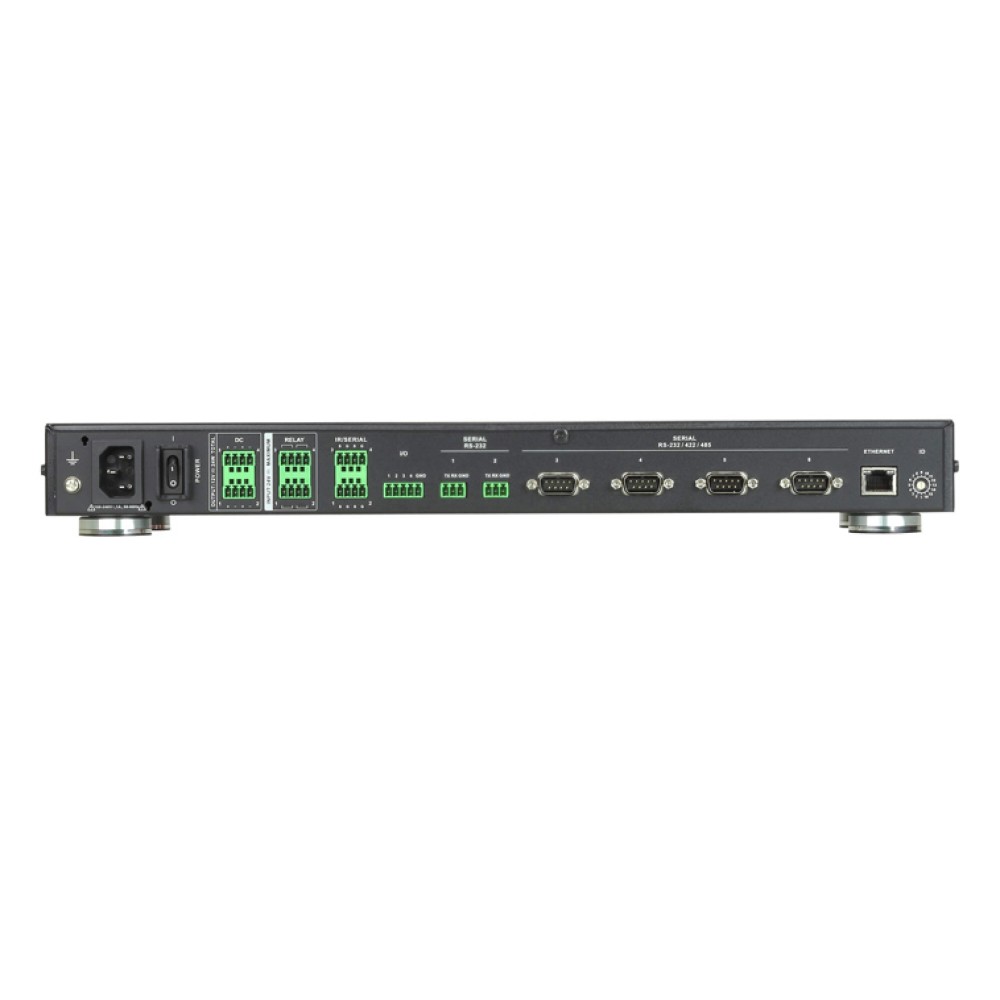

各種接続インターフェースに対応
・シリアルポート×6 (DB9ピンオス×4、3極ターミナルブロック×2)
・IR/シリアルポート×4
・リレーチャネル×4
・I/Oチャネル×4
・デジタル入出力×4 / 1コモン
(入力は有電圧接点0～24V、無電圧＋12V、出力は有電圧接点12V 250mA)
・イーサネットポート×1
電源接続－デジタル出力×4 / 4コモン (DC12V、4点合計で2Aまで)
プロファイルアップロード用USBポート×1
IR学習機能で、リモコンなどのコマンドを記憶可能
Web GUIを使用して、システムを簡単に設定可能
機器の状態やアクティブメッセージを表示するLED搭載
コントローラの入出力信号をモニタリングするSSHツール搭載
ラックマウント対応

VK6000設定ソフトウェア

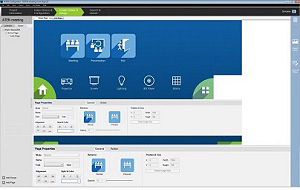

シンプルなプロファイル設定－直観的なGUIを使用し、4つの操作で設定可能
GUIデザインをカスタマイズし、iPadで使用可能
データベースジェネレータ搭載－機器のドライバセットアップや全体的な機器管理が可能
ATENライブラリには、VanCryst製品と1万種以上の機器のドライバを搭載
TelnetおよびPJ Linkプロトコル対応－ネットワークを介してLANデバイスの制御が可能
VK2100にプロファイルをアップロードする前に、コマンド操作を確認できるテストツール搭載
VK2100にプロファイルをアップロードする前に、カスタマイズしたGUIのシミュレーションして再確認できるシミュレータを搭載

ATENコントロールシステムアプリ

1台のiPadに異なるプロファイルを搭載することで、アドミニストレータによる複数の部屋の統合管理が可能
パスワード認証によりプロファイルのユーザアクセスを制限可能
複数のiPad間でシステムの同期や制御が可能

最大5年オプション保証対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

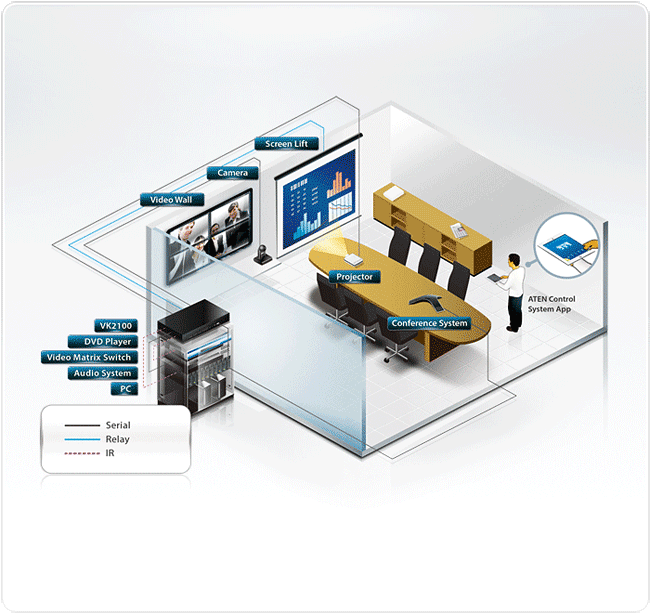

ATENコントロールシステムは、ATENのVanCrystビデオ製品や会議室等に設置している機器をiPadで直感的に操作・制御できるシステムです。これはイーサネットベースのシステムで、ハードウェアであるVK2100コントロールボックスと設定ソフトウェアのVK6000、およびATENコントロールシステムアプリから構成されます。

ATENコントロールシステムを使えば、VanCryst製品のみならず、A/V機器、照明システム、空調設備、モーションセンサ、電源スイッチ等を、様々な場面に応じてiPadから切替・操作できるので、会議や議事を中断することなく、スムーズに進行することができます。しかも、本システムは、専門知識が無くても設定可能。VK2100に機器を接続し、VK6000からシンプルな4つのステップにてシステムプロジェクトを作成することで、機器の設定をカスタマイズします。そして、VK2100を、例えば設定済の無線LANのルータに接続し、iPadでATENコントロールシステムアプリを開けば、室内のどこにいても、歩きながらでも、これらの機器が手軽に制御できるようになります。

VK2100は、メインコントローラとして機能し、VanCryst製品や各種機器を接続します。様々な機器と互換性があるため、既存の設備に簡単に組み込むことができます。本製品はiPad上のGUIから各種機器のモニタリングや管理、制御を行うための一元管理用プラットフォームとしての機能を担っています。

VK6000は設定用のソフトウェアで、直観的なGUIを使用し、4つのステップで機器の管理や操作方法の設定を簡単に行えるのが特長です。

ATENコントロールシステムアプリは、iPadにインストールするタップ式のユーザインターフェースを使用し、イーサネット接続を介してVK2100からのビューワプロファイルのインポートやアップデートができます。各ビューワプロファイルは、カスタマイズ可能な操作用GUIを提供しているので、操作対象の機器に速くアクセスできます。さらにこのプロファイルはパスワード認証で保護されているため、システムへのアクセスをセキュアに行うことができます。

ユーザ様のメリット

iPadを使用した柔軟な設備操作

iPadのタップ操作を行って、ビューワ (予め設定した機器の動作・設定内容) を切り替えるだけで、複数の部屋にあるシステムを容易に制御できます。その一方で、システムライセンスに応じて、複数のiPadで同一室内にある機器の制御も行うことができます。したがって、会議や授業、イベント等のスムーズな進行が可能になります。iPadのプロファイルへのユーザーアクセスはパスワード認証により制限されるので、システムのセキュリティも保たれます。

システム開発業者様のメリット

セットアップが簡単

設定用ソフトウェアを使用することで、機器の複雑なセットアップがたった4つの手順で済みます。その手順とは、1)プロジェクトを作成、2)機器の接続と登録、3)ビューワプロファイルを作成、4)プロファイルをアップロードの4つです。プロファイルは、iPadの画面サイズに合わせてデザインされ、見た通りのままに表示するプログラマブルGUIが含まれているため、室内にある機器の操作をカスタマイズできるだけでなく、操作ボタンやアイコンに対応させるアクションやコマンドをGUIに反映させることもできます。確認用のテストツールを使用して、事前にテストできるので、何度も再設定をするような面倒が起きません。直観的でわかりやすいGUIを採用しているので、機器の管理やセットアップを楽に行うことができます。

拡張性に優れたデバイスライブラリ機能

ATENライブラリにはATEN VanCrystシリーズ全製品の設定プロファイルと3万を超える他社製品の設定プロファイルが収録されているため、簡単に、VK2100と各種機器とを連携させることができます。このATENライブラリに目的の設定プロファイルが収録されていない場合は、データベースジェネレータを使用して新しいデバイスを追加すれば、このデータベースを拡充することができます。さらに、マイライブラリ機能は、機器の情報をプロジェクトリストにまとめることができます。この機能を使用すれば、設備の規模や機器の増設ができるため、作業を効率的に行うことができます。

インターフェース	シリアル	双方向通信(RS-232/422/485から選択)×4 (DB-9ピンオス×4、ピンアサインによる設定) ・ボーレート：300～115200 (デフォルト：9600) ・データビット：8 (デフォルト)、7 ・ストップビット：1 (デフォルト)、2 ・パリティ：無 (デフォルト)、偶数、奇数・フローコントロール：無 (デフォルト)、ハードウェア・ピンアサイン【RS-232】 Pin2:RX、Pin3:TX、Pin5:GND、Pin7:RTS、Pin8:CTS 【RS-422】 Pin1:RX-、Pin2:RX+、Pin3:TX+、Pin4:TX-、Pin5:GND 【RS-485】 Pin3:D+、Pin4:D-
	シリアル	双方向通信ポート(RS-232固定)×2 (3極ターミナルブロックコネクタ×2) ・ボーレート：300～115200 (デフォルト：9600) ・データビット：8 (デフォルト)、7 ・ストップビット：1 (デフォルト)、2 ・パリティ：無 (デフォルト)、偶数、奇数
	IR/シリアル	IR/単方向通信RS-232ポート(IR/RS-232のどちらかを選択)×4 (4極ターミナルブロックコネクタ×2) ・IR：TTLレベル(0～5V) ・搬送波周波数：10kHz～455kHz ・シリアル：単方向通信RS-232(＋－ 5V) ・ボーレート：300～115200 (デフォルト：9600) ・データビット：8 (デフォルト)、7 ・ストップビット：1 (デフォルト)、2 ・パリティ：無 (デフォルト)、偶数、奇数
	I/O	デジタル入出力チャンネル(デジタル入出力/ドライ接点モードから選択)×4 (5極ターミナルブロックコネクタ×1) ・デジタル出力：12VDC 250mAシンク・デジタル入力：・VDCモード：入力電圧範囲：0～24VDC、プログラム可能範囲：1～24VDC ・ドライ接点モード：プルアップ2kΩ＋12VDC
	リレー	リレーチャンネル×4 (4極ターミナルブロックコネクタ×2) ・NO (ノーマルオープン)、絶縁リレー・接点定格：最大24VDC、2A
	有電圧出力	12VDC出力ポート×4 (4極ターミナルブロックコネクタ×2) ・電源：最大12VDC、2A (4ポート共有の場合)
	イーサネット	RJ-45×1 (10/100 Base-T) ・対応プロトコル：ICMP、TCP/IP、DHCP、HTTPS、SSH、Telnet、PJLink ・DHCP対応、30秒以内にIPが割り当てられない場合は、下記のデフォルトIP 設定を適用・デフォルトIP：192.168.0.60 ・デフォルトサブネットマスク：255.255.255.0 ・VK2100とVK6000 (ATENコンフィギュレータ―) およびiPad (ATENコントロールシステムアプリ)との接続用
スイッチ	コントローラID	16セグメントスイッチ×1
スイッチ	電源	ON/OFFスイッチ×1
IR学習		IRレシーバー×1
リセットボタン		ピンホール型スイッチ×1
USB		USBタイプA×1
電源仕様	消費電力	40W
電源仕様	IPレーティング	内部電源：100～240VAC、50～60Hz
動作温度		0～50℃
保管温度		-20～60℃
湿度		0～80％RH、結露なきこと
ケース		メタル
重量		2.64kg
サイズ(W×D×H)		438×164×44mm
同梱品		ターミナルブロック×9 (3極タイプ×2、4極タイプ× 6、5極タイプ× 1) 電源コード×1 ソフトウェアCD×1 フットパッド (4個入り)×1 ラックマウントキット×1 クイックスタートガイド×1
