Xcion DVI CATx

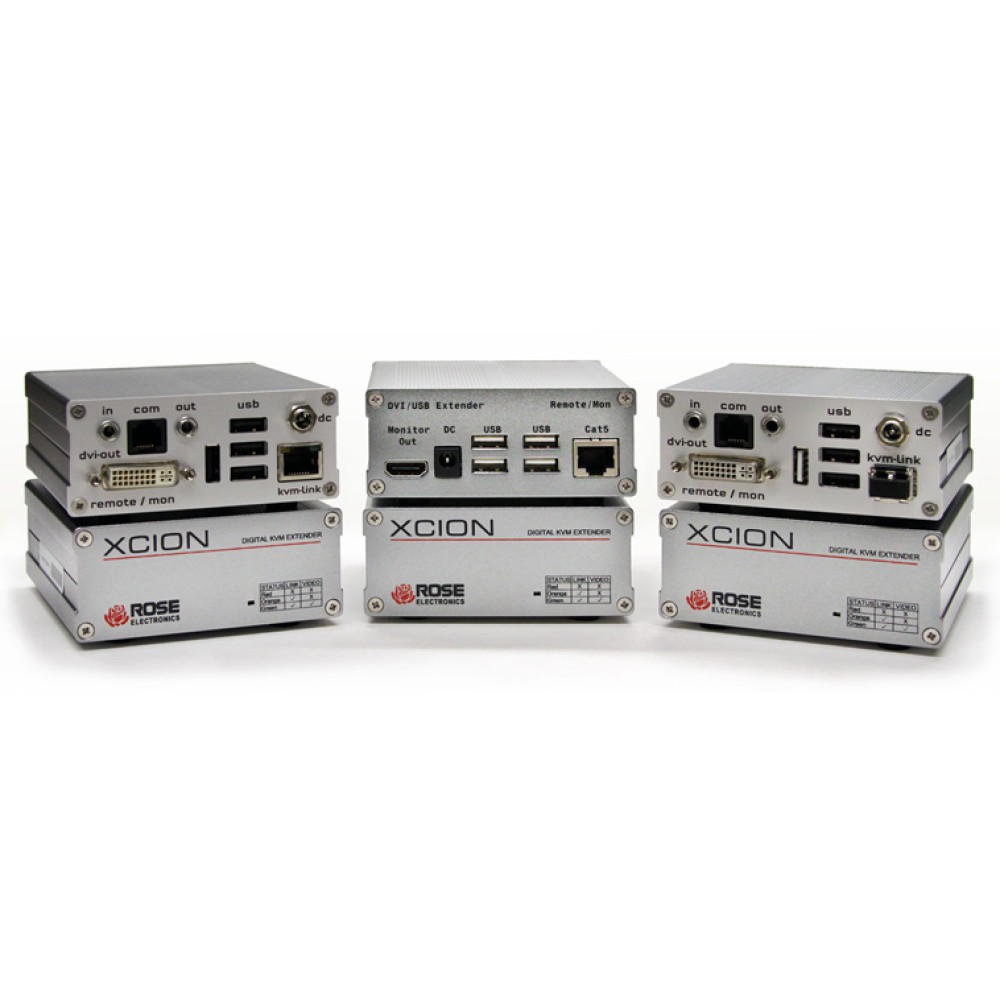

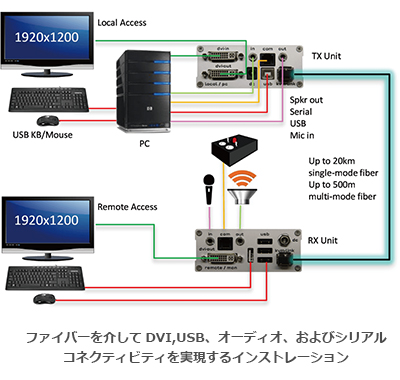

Xcion Extenderは、DVI、VGAまたはHDMIビデオ、USB、オーディオ、シリアル信号を延長するための理想的なデバイスです。HDMI製品は、CATxエクステンダーとしてのみでの使用、DVI製品は、CATxまたは光ファイバーケーブルのいずれかの相互接続に使用します。CATxケーブルは、CATxケーブルを介して150m、マルチモードファイバーケーブルで500m、シングルモードファイバーケーブルを使い信号を最大20Km延長できます。

レシーバーユニットは、キーボード、マウス、タッチスクリーン、タブレット、スキャナ、プリンタなど最大12MbpsのスピードでUSB 1.1または2.0デバイス最大4つ直接接続します。USB 2.0メモリオプションは、最大64Mbpsのデータレートを必要とするマスストレージデバイスなどの機器をサポートします。オプションは、オリジナルのオーダに含められているか、または後でロック解除コードを購入し、それをOSDメニューに入力することによってアクティベートすることができます。DVI Extenderのその他のオプションには、双方向アナログオーディオ、RS232C信号延長、VGAビデオ入力のみが含まれます。

Xcion Extenderは、コンパクトなスチールシャーシにパッケージ化され、堅牢で耐久性のある製品を必要とする産業用アプリケーションでの使用に最適です。TX/RXシャーシは、ラックキャビネットにラックマウントすることができ1Uシェルフに最大4ユニットのマウント更に、壁、テーブルまたはDINレールをマウントができます。

一般的なアプリケーション

インストレーション

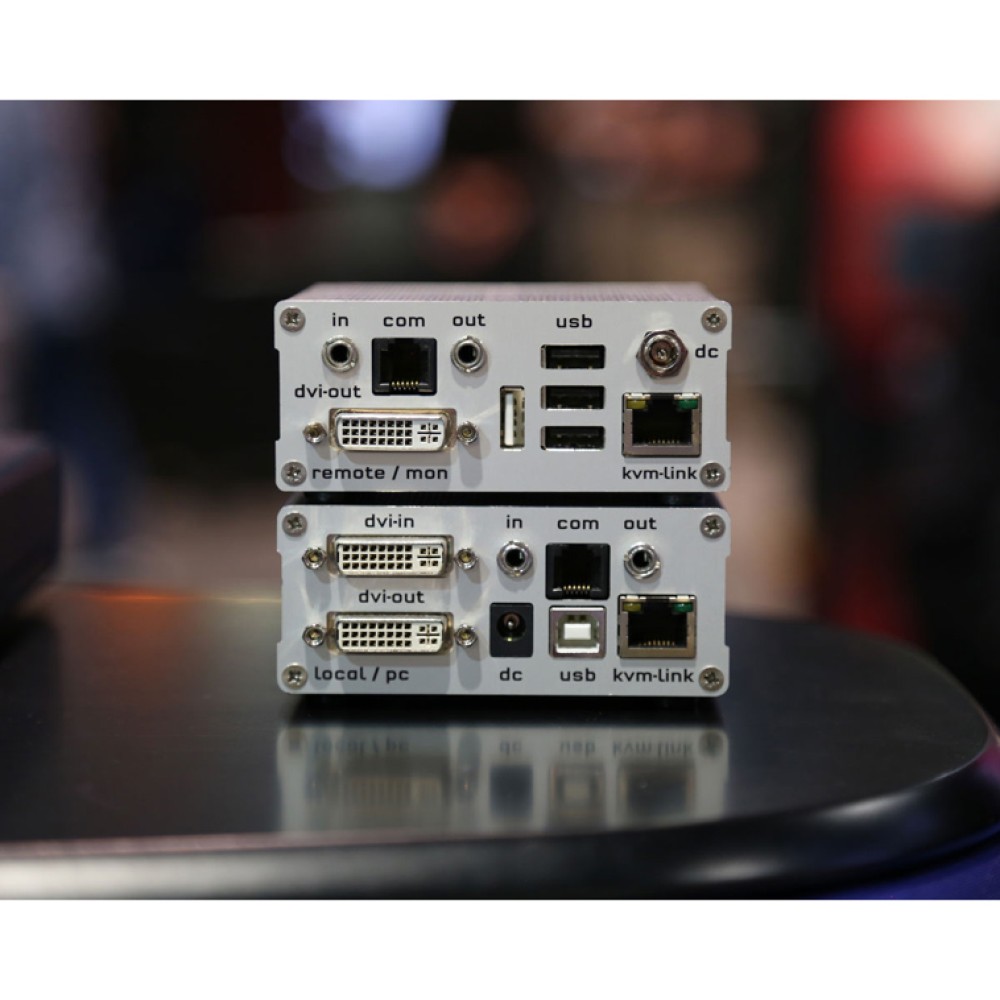

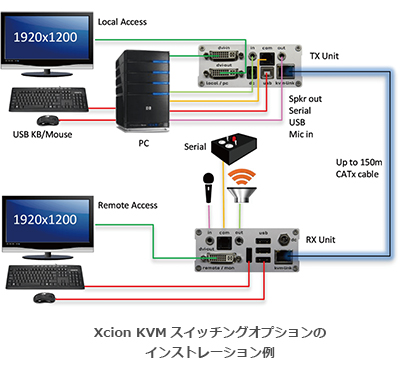

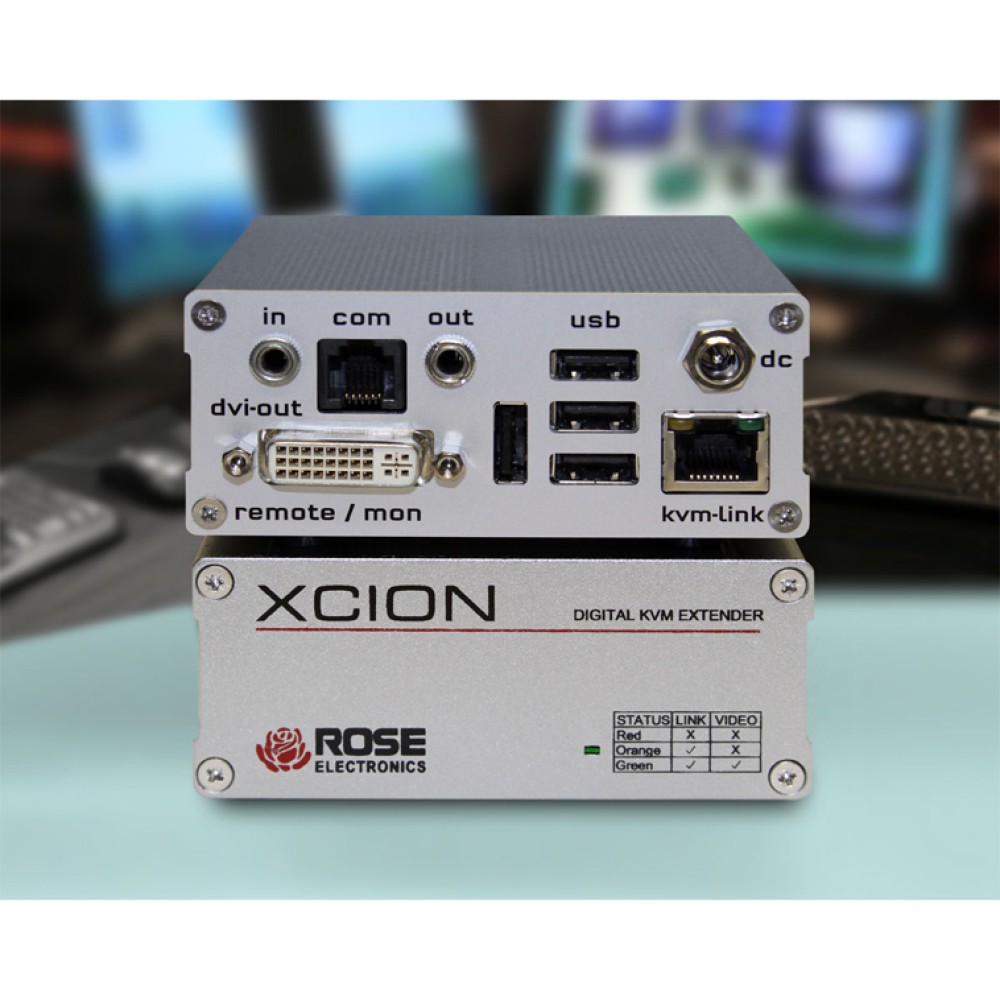

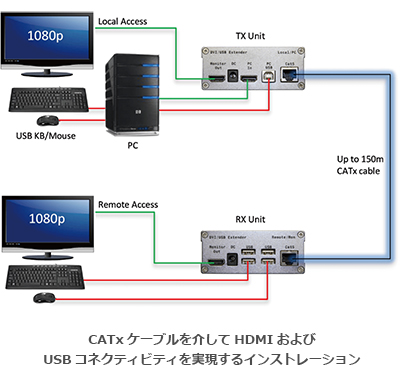

容易なインストレーションと最小限のセットアップにより、エクステンションシステムを直ぐに使用できるようになります。同梱のケーブルを使用してトランスミッターをホストコンピューターに接続します。レシーバーを出力モニタとUSBキーボードとマウスに接続します。モデルに応じてトランスミッターとレシーバーをCATxまたはファイバーケーブルで接続します。ユニットに電源を供給します。Xcion Extender OSDを使用して更に、コンフィギュレーションを行うことができます。

使用可能なモデルとオプション

HDMI/USBとDVI/VGA/USBの2種類の異なるモデルが用意されています。各モデルのオプションを以下に示します。

ATxのHDMI Extnderオプション

• USB 2.0ハイスピードデバイスサポート
• 1Gbpsネットワークを介してマトリックススイッチに分配

DVI/VGA ExtenderオプションのCATxおよびファイバー

• VGA入力 (DVI-Iコネクター)
• DVIまたはVGAローカルループビデオ出力
• USB 2.0ハイスピードデバイスサポート
• 双方向アナログオーディオ
• RS232Cシリアル通信
• 1Gbpsネットワークを介してマトリックススイッチに分配

KVMスイッチオプション

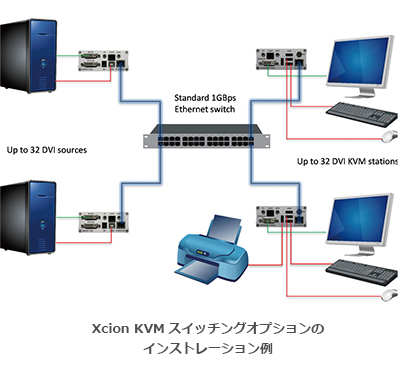

数のXcion DVI/VGAおよびHDMIエクステンダーは、専用のギガビットイーサネットネットワークスイッチに接続して分配マトリックススイッチ機能を生成することができます。各ユーザーは、スイッチを介して複数の異なるコンピューターにアクセスできると共に、複数のユーザーがシンプルなキーボードコマンドを使用してシングルのPC/サーバにアクセスできます。各相互接続ケーブルの最大ケーブル長は、CATxの場合100m、マルチモードファイバーの場合500m、シングルモードファイバーで20Kmをサポートします。

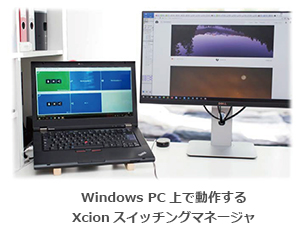

VMスイッチングオプションは、個々のユーザーステーションでOSDを使用して管理またはXcion Switching Managerを使用してより簡単にコントロールすることができます。Switching Managerソフトウェアは、ノートブックPCにインストールされ、最大480のエンドポイントを有するマトリックススイッチングシステムに接続されたすべてのXcion Extenderを管理します。ローカルおよびリモートユニットは、タッチまたはマウスクリックで接続または切断することができます。エクステンダーは、クイックオーバービューを提供するためにカラーコード化された状態で配置されます。

Xcionオプションのインストール

Xcionオプションは、最初の製品オーダと同時にオーダすることをお勧めします。しかしながら、事前にインストールされたオプションは、ロック解除コードを購入してOSDメニューに入力することにより、いつでも有効にすることができます。

混合システムのコンフィギュレーション

異なるXcion DVI、VGA、HDMIトランスミッターとレシーバーを同じシステムに混在させることができます。例えば、DVIトランスミッターユニットをHDMIレシーバーユニットにリンクすることができます。VGAオプションは、DVI-Iトランスミッターユニットのみで利用が可能です。レシーバーユニットは、常にDVI-DまたはHDMIのどちらかのデジタルユニットでなければなりません。
