2L-29330

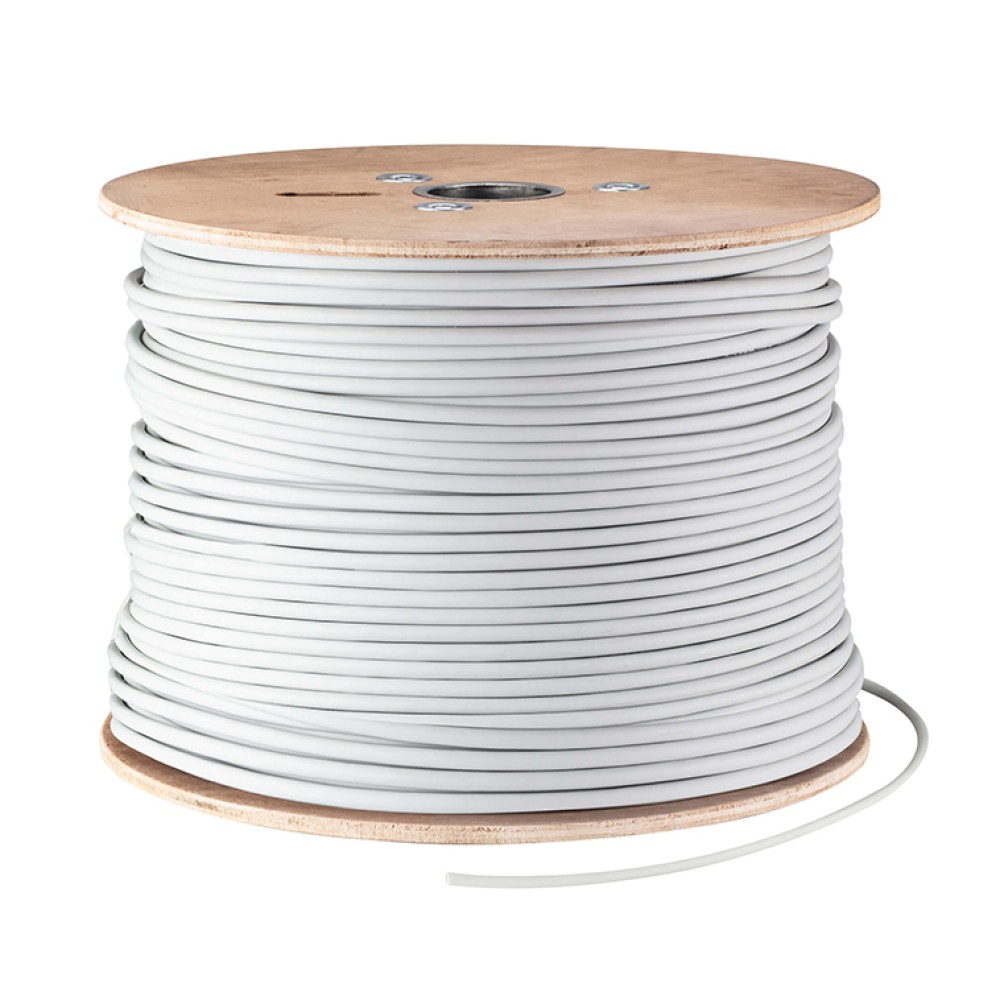

HDBaseT 3.0 True 4K対応 U/FTP Cat 6aケーブル (300m)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- HDBaseT 3.0規格に準拠し、最大16 Gbit/sの帯域幅で非圧縮のマルチ信号伝送を実現 (True 4Kビデオ、オーディオ、イーサネット、電源、制御を含む)
- リール長は300m、HDBaseT向けケーブルとして使用時は最大100mまでの長さに切断して調整してください
- トランシーバーやその他の無線機器によってもたらされる電磁干渉 (EMI) / 無線周波数干渉 (RFI) への耐性によりAV信号への妨害を抑止
- 導体材料：23AWG ソリッドベア銅線
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
2L-29330 U/FTP Cat 6Aケーブルは、HDBaseT 3.0技術のエクステンダー向けに最適なツイストペアケーブルです。最大100mの距離でTrue 4Kビデオ、オーディオ、イーサネット、電源、制御信号を非圧縮で伝送します。ケーブルの長さは300mまで対応可能で、プロジェクトの要件に応じて調整できます。電磁干渉 (EMI) から保護するためのシールドと、火災時の安全性を高める低煙ゼロハロゲン (LSZH) 材料の被覆を使用しています。ATENのHDBaseT製品向けに最適な製品です。
特長
- HDBaseT 3.0規格に準拠し、最大16 Gbit/sの帯域幅で非圧縮のマルチ信号伝送を実現 (True 4Kビデオ、オーディオ、イーサネット、電源、制御を含む)
- ISO 11801クラスEA、ANSI/TIA-568.2-D、およびIEC 60332-1標準に従って、500 MHzまでの伝送をテスト済み
- リール長は300m、HDBaseT向けケーブルとして使用時は最大100mまでの長さに切断して調整してください
- 導体材料：23AWG ソリッドベア銅線
- 外部シールド材料：AIマイラーテープと編組テープ
- 低煙ゼロハロゲン (LSZH) 対応
- ATENのHDBaseTエクステンダー、スプリッター、マトリックススイッチと互換性あり
- トランシーバーやその他の無線機器によってもたらされる電磁干渉 (EMI) / 無線周波数干渉 (RFI) への耐性によりAV信号への妨害を抑止
動画
| ケーブル | |
| ケーブル種類 | Cat 6aU/FTP |
|---|---|
| ケーブル長 | 300m |
| 銅線直径 | |
| サイズ | 23 AWG |
| 構造 | 個別シールドペア |
| 材質 | ソリッドベア銅線 |
| ペア数 | 4 ペア |
| 絶縁体 | |
| 材質 | 発光ポリオレフィン, 1.46 +/- 0.1mm |
| カラーコード |
ツイストペアの色分けコード: 水色 / 青色 薄橙色 / 橙色 薄緑色 / 緑色 薄茶色 / 茶色 |
| バインダー | |
| 材質 | ポリエステル |
| シールド | |
| 材質 | アルミマイラーテープ |
| ドレインワイヤー | |
| 構造 | 26 AWG |
| 被覆 | |
| 材質 | LSZH (低煙ゼロハロゲン) |
| 直径 | 7.2+/-0.5 mm |
| 色 | グレー |
| 電気仕様 | |
| DC抵抗 | 最大9.38 Ω/100m(20℃） |
| 伝搬遅延 | 最大535.6 ns /100 m |
| 遅延スキュー | 最大45 ns / 100 m |
| 挿入損失 | 最大45.3dB（500Mhz/100mの場合） |
| インピーダンス | 100 ± 15 Ω |
| 動作環境 | |
| 温度（動作/保管） | -20～60℃ |
| 本体 | |
| 重量 | 17kg |
| 標準対応 | |
| 標準対応 |
ANSI/TIA-568.2-D HDBaseT 3.0 プレミアムケーブル |

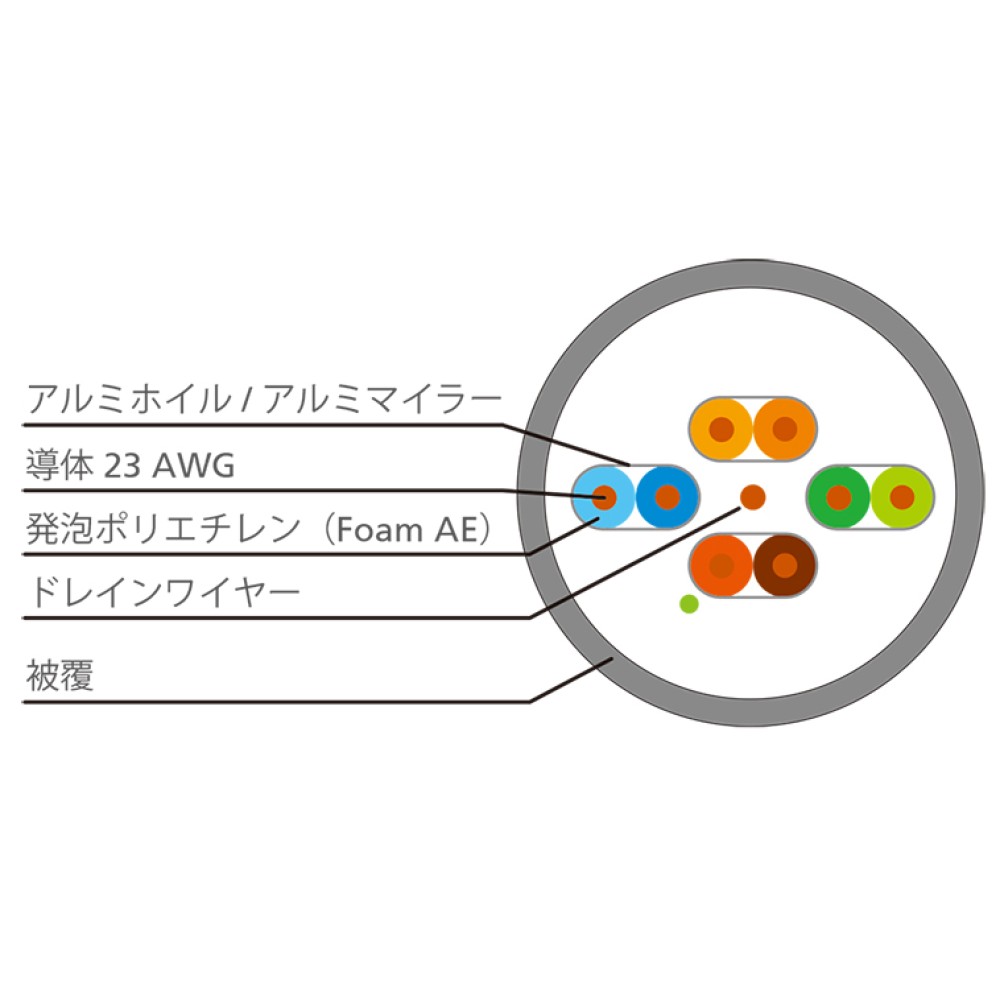

ケーブル断面図
| 2L-29330 |
ケーブル種類：Cat 6a U/FTP ケーブル長：300m 動作/保管温度：-20～60℃ 規格：HDBaseT 3.0準拠 |
|---|
