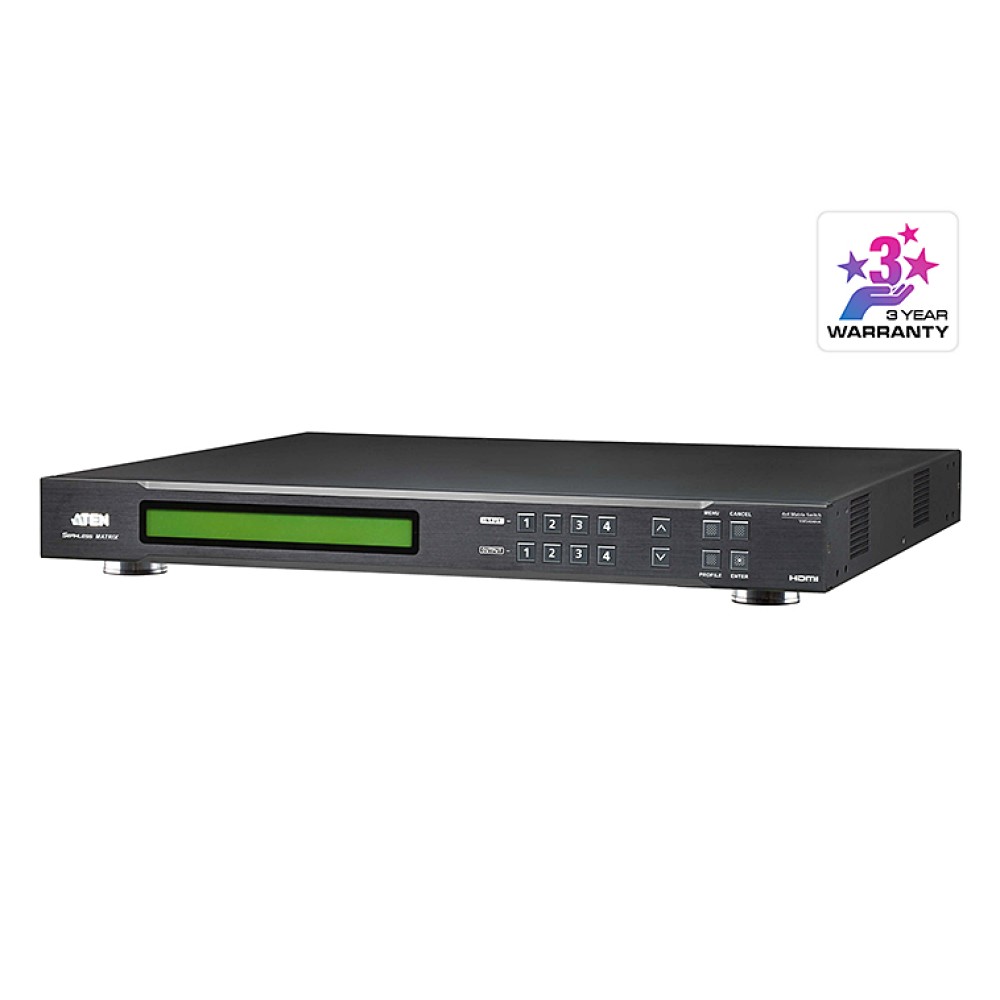

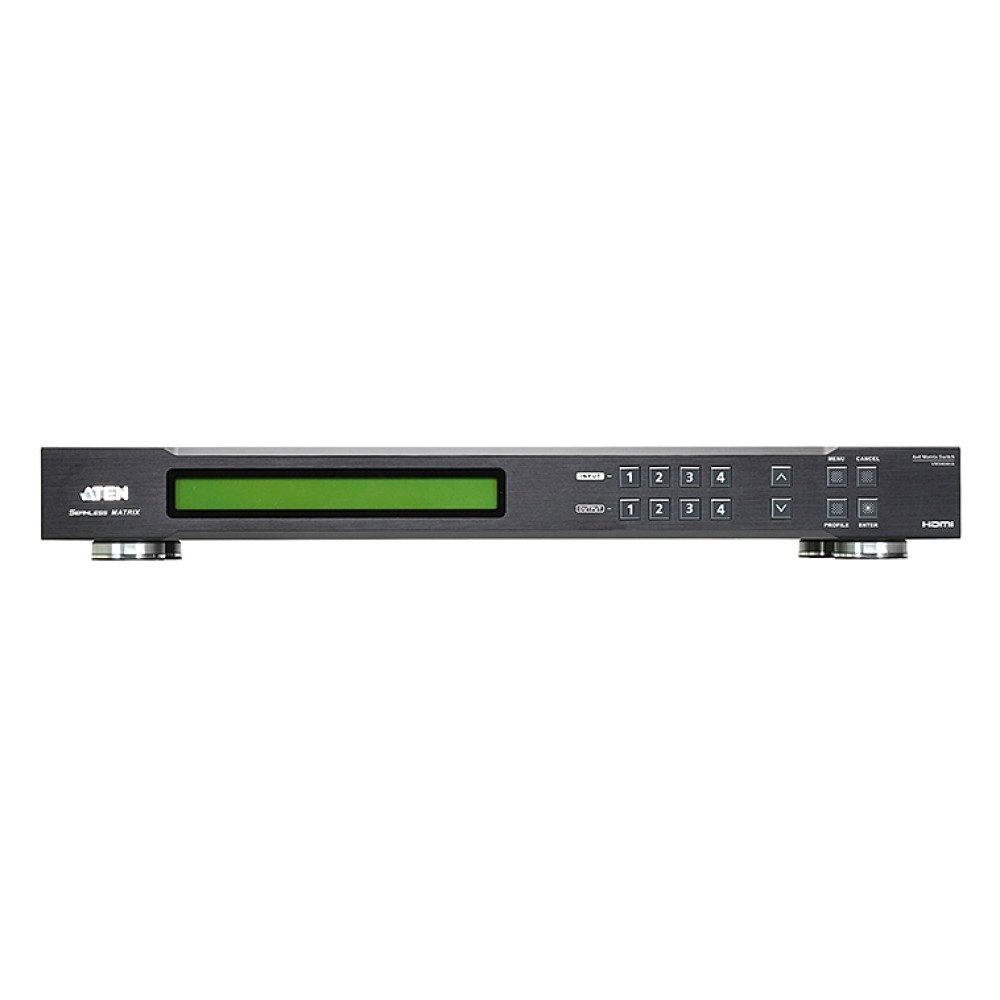

VM5404HA

4入力4出力 HDMIマトリックススイッチャー (ビデオウォール対応、スケーリング機能、フレームシンク機能搭載)

主な製品特長

任意のHDMI信号 (4系統) を任意のHDMIディスプレイ (4台) にマトリックス分配切替
ローカルHDMI出力 - マルチビューウインドウで最大4系統のビデオソースを同時にプレビュー可能
複数のシステム設定方法を提供 - フロントパネルのプッシュボタン/RS-232C/Ethernet (Telnet/Web GUI) 接続、ATENビデオマトリックススイッチャーコントロールアプリ、ATENコントロールシステム
デバイスの状態は、ATENビデオマトリックススイッチャーコントロールアプリを介して表示および制御可能

最大5年オプション保証対応

3年保証

RoHS指令準拠

HDMI

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VM5404HAは、4系統のHDMI入力信号を任意の組み合わせで4箇所のHDMI出力チャネルに伝送できるマトリックススイッチャーです。イーサネットベースのATENビデオマトリックススイッチャーやサードパーティー製デバイス（プロジェクター、照明、AV機器など）の監視、管理、制御を一元化できるプラットフォーム「ATENコントロールシステム」と統合できるため、コントロールセンター、サーバールームから各種ビデオウォールに至るまで、複数のソースと複数の送信先の組み合わせをカスタマイズしながら、リアルタイムでAV信号を伝送する必要がある環境に最適なソリューションです。

任意のHDMI信号 (4系統) を任意のHDMIディスプレイ (4台) にマトリックス分配切替
シームレス切替機能
直感的なWeb GUIを介したビデオウォール機能 - 最大8レイアウトのカスタマイズが可能
HDMI (3D、Deep color)、HDCP 1.4準拠
最大1080pの解像度に対応

【従来機種VM5404Hから強化した点】

オーディオ出力機能 - 3.5mmステレオミニジャック搭載
ローカルHDMI出力 - マルチビューウインドウで最大4系統のビデオソースを同時にプレビュー可能
フレームシンク機能 - スケーラーの出力フレームレートを入力信号のフレームレートに同期させることで、ビデオウォール表示時の同期ズレを解消

特長

任意のHDMI信号 (4系統) を任意のHDMIディスプレイ (4台) にマトリックス分配切替
ローカルHDMI出力 - マルチビューウインドウで最大4系統のビデオソースを同時にプレビュー可能
複数のシステム設定方法を提供 - フロントパネルのプッシュボタン/RS-232C/Ethernet (Telnet/Web GUI) 接続、ATENビデオマトリックススイッチャーコントロールアプリ、ATENコントロールシステム
デバイスの状態は、ATENビデオマトリックススイッチャーコントロールアプリを介して表示および制御可能
直感的なWeb GUIを介したビデオウォール機能 (※1) により、あらゆるタイプのビデオウォールに対して最大8レイアウトのカスタマイズが可能
内蔵スケーラーは入力解像度をディスプレイの最適な表示出力へと自動変換
フレームシンク機能 - スケーラーの出力フレームレートを入力信号のフレームレートに同期させることで、イメージの分離を防止
ATENシームレス切替テクノロジー (※2) - FPGAを採用してビデオ形式を統一し、継続的なビデオストリーム、リアルタイム切替、安定した信号伝送を実現
EDIDエキスパート機能 (エミュレーション機能) - スムーズな電源投入と最適なビデオ品質のために自動/手動で適切なEDIDモードを選択可能
オーディオ対応 - HDMIオーディオをステレオオーディオに抽出可能
HDMI (3D、Deep color)、HDCP 1.4準拠
Dolby True HDおよびDTS HD Master audioをサポート
CEC対応
HDMI ESD保護機能搭載
ファームウェアアップグレード対応
ラックマウント可能 (1U設計)

■ 注意

1：シームレス切替が有効の場合、ビデオ出力では、3D、Deep Colorまたはインターレース（1080i）の解像度が表示されません。これらの機能を使用可能にするには、シームレス切替を無効にする必要があります。
2：シームレス切替またはビデオウォールが有効になっている場合、ビデオが範囲内に表示されないことがあります。その場合は、デバイスのディスプレイ設定を調整してください。

ビデオ入力
インターフェース	HDMI Type-A メス×4 (Black)
インピーダンス	100Ω
最大距離	5.0m
ビデオ出力
インターフェース	HDMI Type-A メス×4 (Black) (プレビュー用)：HDMI Type-A メス×1 (Black)
インピーダンス	100Ω
最大距離	15m
解像度
最大データ転送レート	6.75 Gbps (レーンあたり2.25 Gbps)
最大ピクセルクロック	225 MHz
規格準拠	HDMI (3D、Deep Color) HDCP 1.4準拠 CEC
最大解像度	1080p
最大距離	15m
オーディオ
出力	ステレオミニジャック　メス×1 (Green)
制御
RS-232C	コネクター：DB-9 メス×1 (Black) ボーレートおよびプロトコル：ボーレート：19200、データビット：8、ストップビット：1、パリティー：なし、フローコントロール：なし
イーサネット	RJ-45 メス×1
EDID設定	EDIDモード：デフォルト/ポート1/リミックス/カスタム (EDIDウィザード対応)
コネクター
電源	3極AC電源ソケット×1
電源
最大入力電力定格	AC100～240V、50～60Hz、1.0A
消費電力	AC110V:35.7W:167BTU/h AC220V:34.9W:164BTU/h 注意: ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度	0 ～ 40℃
保管温度	-20 ～ 60℃
湿度	0 ～ 80％RH、結露なきこと
本体
ケース材料	メタル
重量	5.12 kg
サイズ(W×D×H)	432.4×378.2×44 mm

入力解像度	1080P HDMI	720 x 480p 60 Hz (4:3) / (16:9)
	640 x 480 @ 60/72/75 Hz	1280 x 720p 60 Hz (16:9)
	800 x 600 @ 56/60/72/75 Hz	1920 x 1080i 60 Hz (16:9)
	1024 x 768 @ 60/70/75 Hz	1920 x 1080p 60 Hz (16:9)
	1280 x 800 @ 60 Hz	720 x 576p 50 Hz (4:3) / (16:9)
	1280 x 1024 @ 60/75 Hz	1280x720p 50Hz (16:9)
	1366 x 768 @ 60 Hz	1920 x 1080i 50 Hz (16:9)
	1400 x 1050 @ 60 Hz
	1440 x 900 @ 60 Hz
	1600 x 1200 @ 60 Hz
	1680 x 1050 @ 60 Hz
	1920 x 1080 @ 60 Hz
	1920 x 1200 @ 60 Hz (ブランキングを低減)
	640 x 480p 60 Hz (4:3)

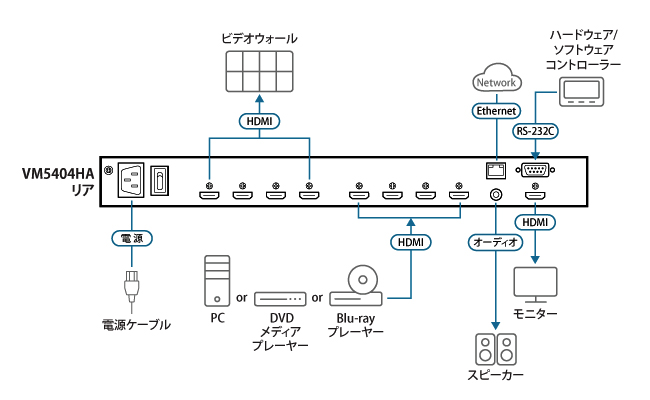

構成図

VM5404HA	ビデオ入力：HDMI Type-A メス×4 (Black) ビデオ出力：HDMI Type-A メス×4 (Black), プレビュー用：HDMI Type-A メス×1 (Black) 最大解像度：1080p 動作温度範囲：0～40℃
