CS1798A NEW

8ポート USB HDMI KVMスイッチ(USB 2.0＆4K対応)

主な製品特長

4K対応 (4096×2160 @ 60Hz)
ラックマウント対応 (1Uサイズ)
導入に適したシーン – CG・VFX制作や4K映像の監視・切替を行う業務環境 (映像・コンテンツ制作／配信業界、映像監視、コンピュータールームなど)

HDMI

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

CS1798Aは、HDMIモニター1台とUSBキーボード・マウス各1台で最大8台のコンピューターを操作できる、4K対応の8ポートKVMスイッチです。3段階のカスケード接続に対応しており、最大512台のコンピューターを一元的に切り替えて操作できます。また、本製品を最大8台連結することでマルチディスプレイ構成にも対応し、最大8台のディスプレイで同時監視が行えます。高い拡張性と管理負荷の軽減を実現し、映像・コンテンツ制作／配信業界、映像監視、コンピュータールームなど、CG・VFX制作や4K映像の監視・切替を行う業務環境の効率化に貢献します。

特長

高性能な映像・表示機能

最大4096×2160 @ 60Hzをサポート（1）
Video DynaSync™ – 起動時やポート切替時の解像度を最適化
HDCP 2.2準拠

拡張性に優れたKVMアーキテクチャーとマルチディスプレイ構成

1カ所のUSBコンソールから、最大8台のHDMIコンピューターと2台のUSB 2.0周辺機器を操作
3段階のカスケード接続に対応 – 最大512台のコンピューターを操作
マルチディスプレイ機能 – 最大8台のCS1798Aを連結し、最大8台のモニターに映像を出力 (デュアル／トリプル／クアッド／マルチのディスプレイ構成に対応)
ホットプラグ対応

柔軟な切替・制御

切替方法 – フロントパネルのプッシュボタン、ホットキー、多言語OSD
KVMとUSB周辺機器の個別切替に対応
コンソールマウスポートのエミュレーション／バイパス機能に対応 – 多種マウスドライバー、多機能マウスをサポート
キーボードエミュレーションにより起動時のエラーを回避
オートスキャンモード – 接続された各コンピューターを自動的に切替・巡回
ブロードキャストモード – 選択したすべてのコンピューターで操作を同時実行

USB・オーディオ・周辺機器の統合

2ポートUSB 2.0ハブ内蔵（2）
オーディオ対応 – 2.1chサラウンドシステム低音再生
フロントパネルにコンソールオーディオポートを搭載

OSD設定とシステムメンテナンス

OSDバックアップ／リストア機能 – 本体設定およびユーザープロファイル情報をバックアップ
ファームウェアアップグレード対応

サポートされるプラットフォーム・言語・キーボード

マルチプラットフォーム対応 – Windows、Linux、Mac、Sun
Mac／Sunキーボードのエミュレーションに対応（3）
多言語OSD – 複数の言語に対応
多言語キーボードマッピング – 多様な地域要件に対応

CS1798Aは最大4096×2160 @ 60Hzの解像度をサポートしています。最適な互換性とパフォーマンスのため、接続ソースの解像度は4096×2160 @ 60Hz以下であることが求められます。
カスケード接続時、1段目のUSB 2.0ハブには2段階目および3段階目のコンピューターからアクセスできません。
PCキーボードの組み合わせはMac／Sunキーボードをエミュレートし、Mac／Sunキーボードは、それぞれのコンピューターでのみ動作します。

KVMケーブルは同梱されていません。必要な本数を別途ご用意ください。

コンピューター接続数
ダイレクト	8
最大	512 (カスケード接続)
ポート選択	OSD、ホットキー、プッシュボタン
コネクター
コンソールポート	HDMI メス×1 (Black) USB Type-A メス×2 (White) 3.5mmオーディオジャックメス×2 (Green、フロント×1、リア×1)
KVMポート	HDMI メス×8 (Black) USB Type-B メス×8 (White) 3.5mmオーディオジャックメス×8 (Green)
ファームウェアアップグレード	RJ-11 メス×1 (Black、フロント×1)
電源	DC電源ジャック×1
USBハブ	USB Type-A メス×2 (White、フロント×1、リア×1)
スイッチ
ポート選択	プッシュボタン×8
リセット	ピンホール型スイッチ×1
ファームウェアアップグレード復旧用	スライドスイッチ×1
LED
オンライン/選択	8 (Orange)
電源	1 (Dark Green)
USBリンク	8 (Green)
エミュレーション
キーボード/マウス	USB
ビデオ	4096×2160 @ 60Hz
スキャンインターバル	1～255秒 (デフォルト：5秒)
消費電力	DC5V:6.43W:56BTU/h 注意： ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度	0～50℃
保管温度	-20～60℃
湿度	0～80%RH、結露なきこと
物理特性
ケース材料	メタル
重量	3.50 kg
サイズ (W×D×H)	432.4×257.2×44.0 mm
同梱品
同梱品	本体 (ラックマウントキット付属)×1 ファームウェアアップグレード用ケーブル (1.8m)×1 電源アダプター×1 フットパッド (4pcs)×1 クイックスタートガイド×1 KVMケーブルは同梱されていません。2L-7D02HX2を別途ご用意ください。 2L-7D02HX2で2台のサーバーが接続可能です。例：8台のサーバー/PCを接続する場合は2L-7D02HX2が4つ必要となります。
対応KVMケーブル
対応KVMケーブル	2L-7D02HX2 (サーバー/PC2台分) 標準でケーブルは付属していません。

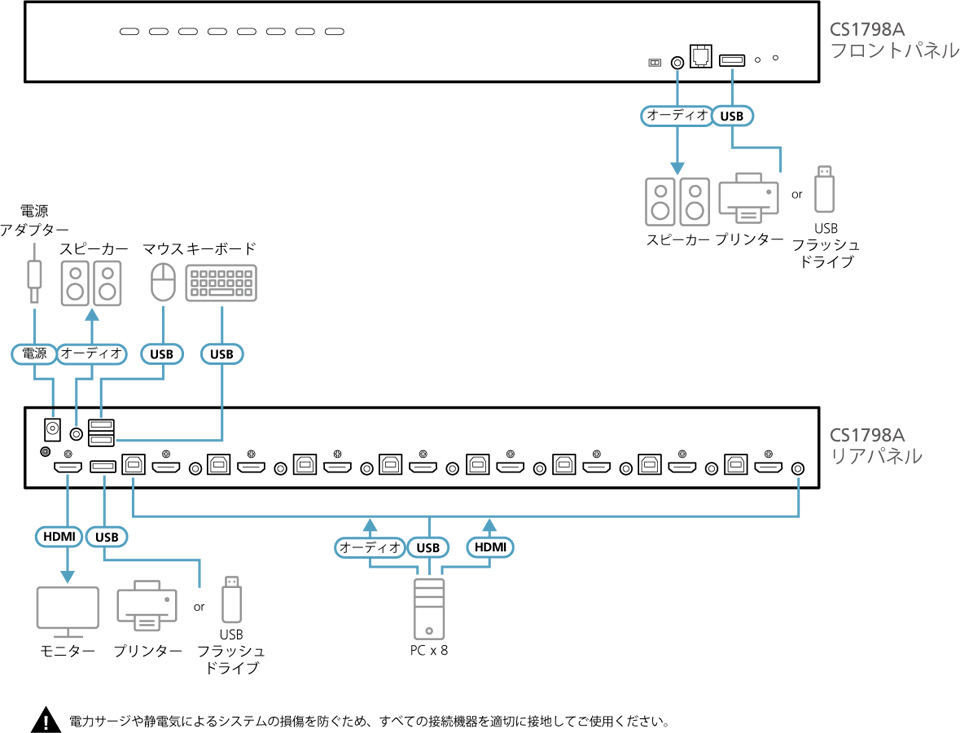

構成図

CS1798A	コンピューター数：8 コンソール側インターフェース：HDMI/USB コンピューター側インターフェース：HDMI/USB 4K対応 (4096×2160 @ 60Hz) ラックマウント対応 (1Uサイズ)
