CL1016
17インチLCD一体型 16ポートKVMドロワー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長

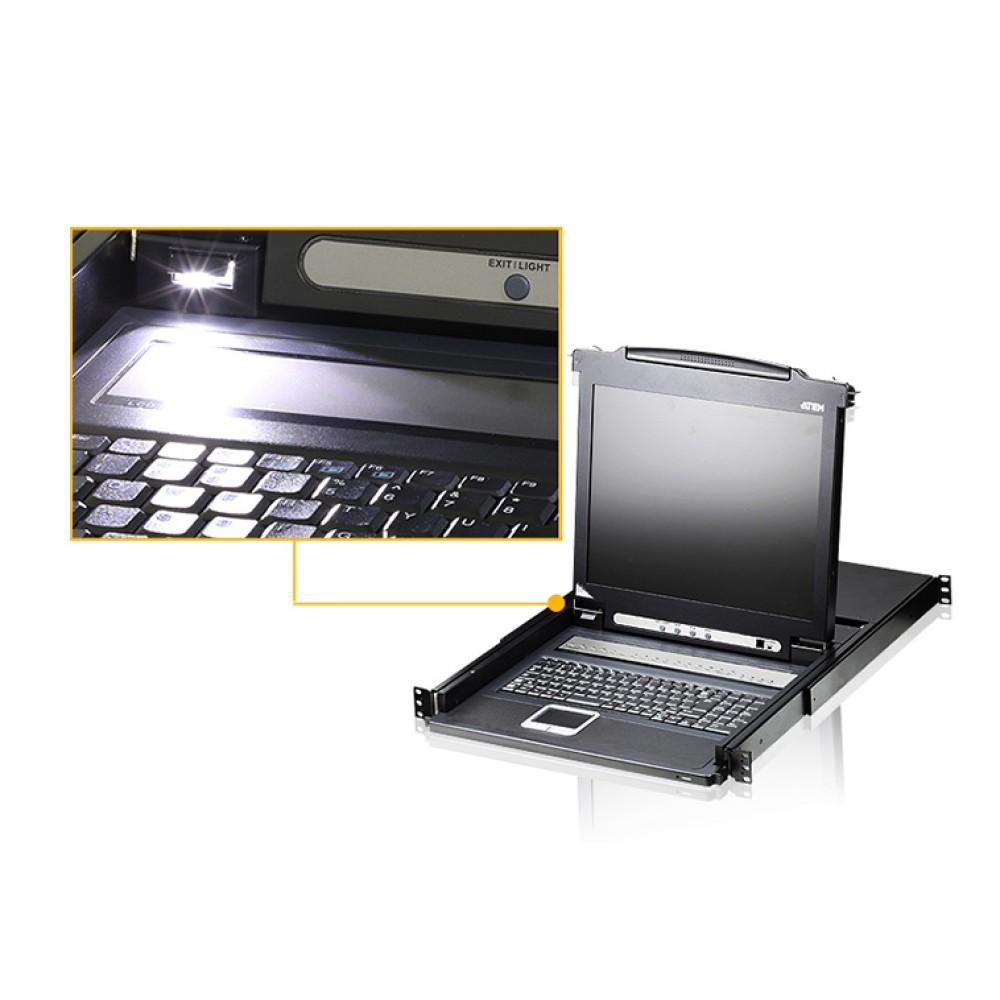

- Slideaway™17インチLCD一体型 16ポートKVMドロワー
- デイジーチェーン接続でKVMスイッチを増設可能－KVMスイッチの追加は最大15台まで、最大256台のコンピュータを操作可能
- コンピュータ切替方法 - プッシュボタン、ホットキー、OSD
- オートスキャン機能 - 選択したコンピュータの画面のみを自動的に監視
- ブロードキャスト対応 - キーボードから入力したコマンドを、製品に接続されている全コンピュータに対して実行することが可能
- ホットプラグ対応 - スイッチの電源を切ることなくコンピュータの追加や取り外しが可能
- 2レベルユーザーアクセス制御 - 最大4名のユーザーおよび1名のアドミニストレーターの作成可能、各ユーザーにはポート別アクセス権限を設定可能
- 各コンピュータの解像度は製品のLCDモニタに適した設定に自動調節
- ファームウェアアップグレード可能
- 日本語配列、テンキー付きフルキーボード（105キー）、ホットキーおよびOSD呼び出し専用キー付き
- 取り付け奥行きが調節可能で、マウント作業が容易なレールキットを同梱（ロング/ショート選択）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
CL1016 は、16台のコンピュータ切替機能を搭載したKVMドロワーです。本製品は1台で使用することはもちろん、最大15台のKVMスイッチを追加してデイジーチェーン接続することもできますので、この場合、1箇所のKVMコンソールから最大256台のコンピュータを管理することができます。

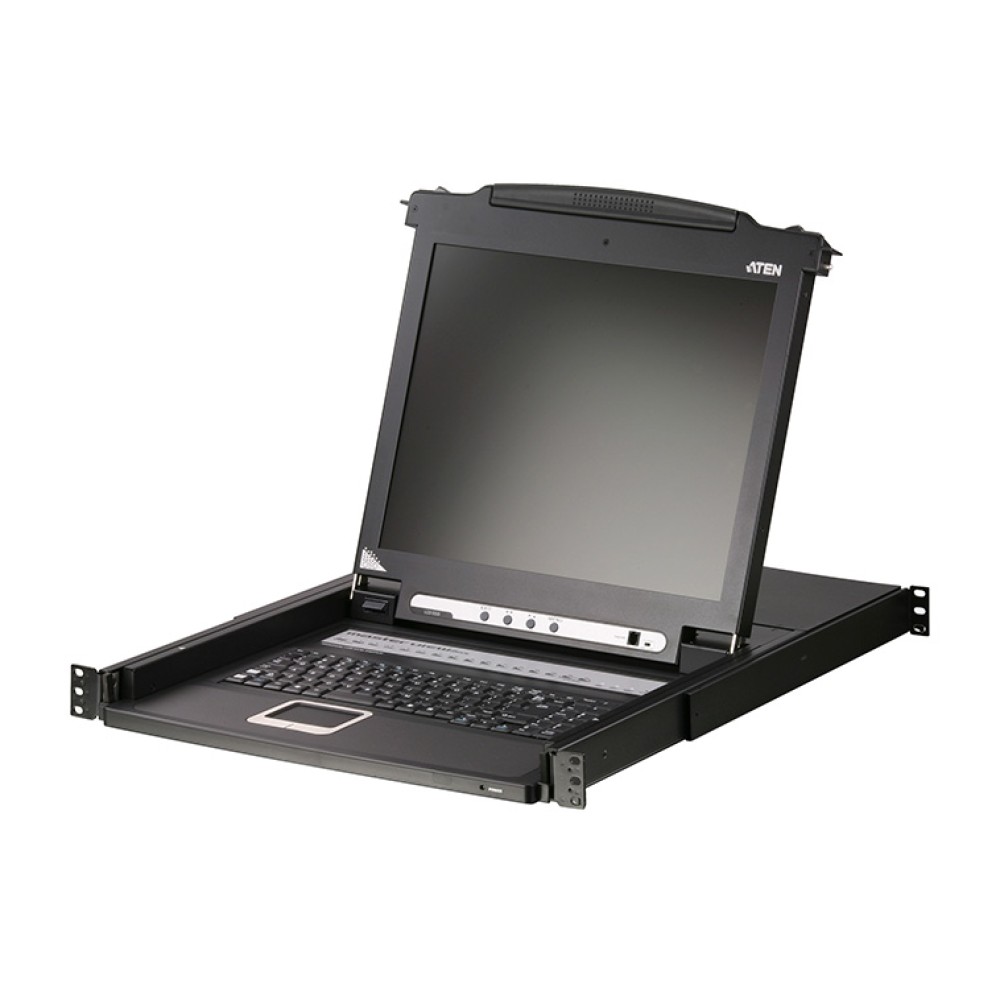

CL1016はシステムラック1Uサイズにキーボード、17インチLCDモニタ、およびタッチパッドを統合した構造を採用していますので、ユーザは本製品によってサーバールームの省スペース化や作業の効率化が実現できます。

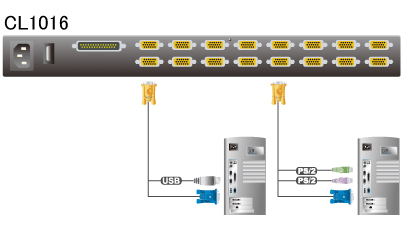

接続図
| 機能 | CL1016 | |
| コンピュータ接続数 | ダイレクト接続 | 16 |
| 最大(デイジーチェーン) | 256 | |
| コンソール接続数 | 1 | |
| コンピュータ側対応 インターフェース |
キーボード | PS/2 |
| マウス | ||
| ポート選択方法 | OSD、ホットキー、プッシュボタン | |

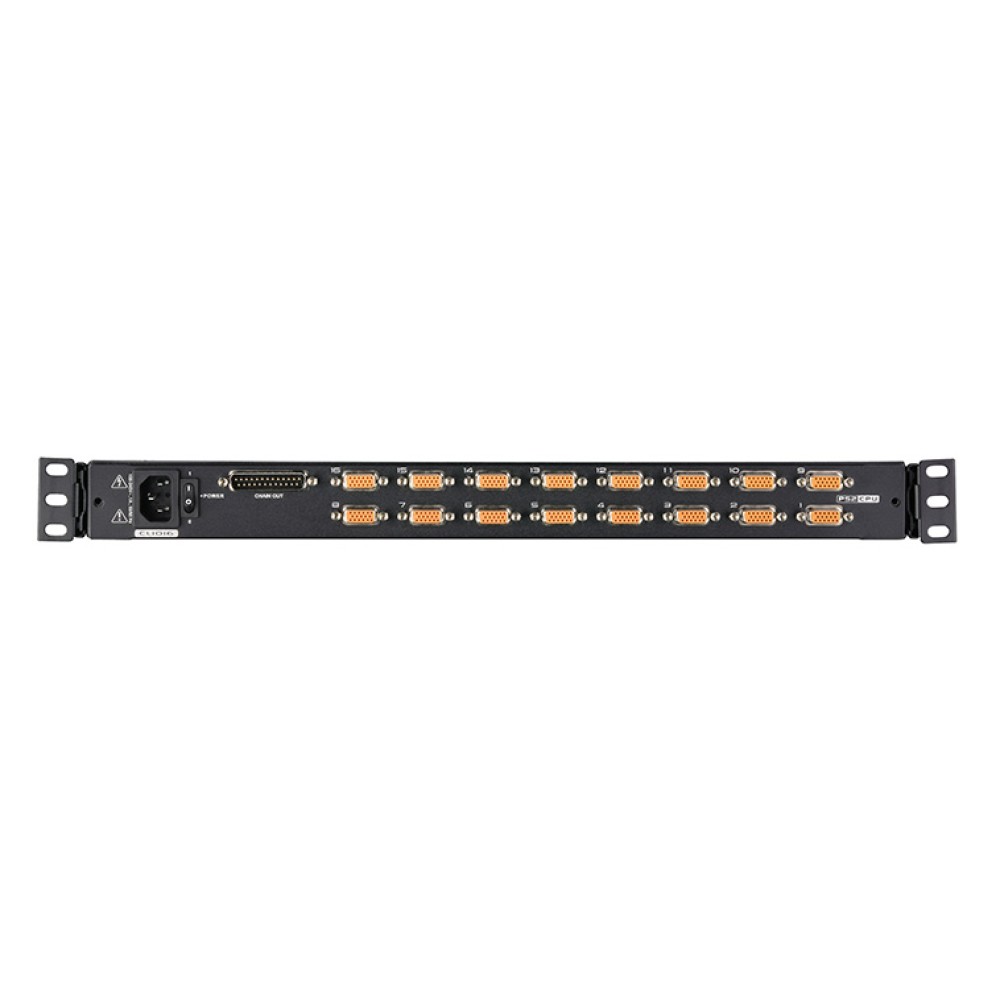

| コンピュータ側コネクタ | キーボード | SPHDメス(イエロー)×16 |
| マウス | ||
| モニタ | ||
| スイッチ | リセット | ピンホール型スイッチ×1 |
| ポート選択 | プッシュボタン×16 | |
| 電源 | ロッカースイッチ×1 | |
| LCD OSD | プッシュボタン×4 | |
| ファームウェアアップグレード | スライドスイッチ×1 | |
| デイジーチェーンポート | OUT | DB-25ピンオス×1 |
| ファームウェアアップグレードポート | RJ-11×1 | |
| 電源ソケット | 3極AC電源ソケット×1 | |
| LED | オンライン | オレンジ×16 |
| ポート選択 | グリーン×16 | |
| 電源 | ダークグリーン×1 | |
| Num Lock | グリーン×1 | |
| Caps Lock | グリーン×1 | |
| Scroll Lock | グリーン×1 | |
| キーボード・マウスエミュレーション | PS/2 | |
| スキャンインターバル | 1～255秒(ユーザー設定)/5秒(デフォルト) | |
| 電源仕様 | AC100V～240V、50Hz/60Hz | |
| 消費電力 | 30W | |
| VGA解像度 | 最大1,280×1,024＠75Hz、DDC2B準拠 | |
| 動作環境 | 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH、結露なきこと | |
| ケース材料 | メタル、プラスチック | |
| 重量 | 13.3Kg | |
| サイズ(W×D×H) | 480×634×44mm | |
| 同梱品 | 2L-5202P(1.8m)ケーブル×2 ファームウェアアップグレードケーブル×1 電源ケーブル(1.8m)×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 ユーザーマニュアル×1 |
|
| 対応KVMケーブル | 《PS/2KVMケーブル》 2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5702P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m) 《USBKVMケーブル》 2L-5202UP（1.8m） 2L-5203UP（3m） 2L-5206UP（6m） ＊注意：標準でPS/2ケーブル2L-5202P(1.8m)×2が付属しています。 |
|
| デイジーチェーン対応製品 | ACS-1208A ACS-1216A |
|
| デイジーチェーン用ケーブル | 2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m) |
|
| 旧SUNシステム専用ケーブル(13W3+ミニDIN8ピン) | CV-130A(1.8m) | |
| 新SUNシステム専用ケーブル(D-SUB15ピン+USB) | CV-131A(1.8m) | |
| MAC用ケーブル | 《PS/2KVMケーブル》+UC-100KMA | |
| PS/2エミュレーター | 《PS/2KVMケーブル》+CV-100KM | |
・CL1016型番一覧
CL1016製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはLCDサイズおよびラックマウントキットタイプをご指定ください。
| ショート | ロング | |
|---|---|---|
| ・イージーセットアップラックマウントキット対応ラック奥行き | ||
| 42cm－70cm | 68cm－105cm | |
| 17インチLCDモデル | CL1016MJJS | CL1016MJJL |
| CL1016MJJS | 16ポートKVMスイッチ付 17インチLCDモニタ ショートレール |
|---|---|
| CL1016MJJL | 16ポートKVMスイッチ付 17インチLCDモニタ ロングレール |
