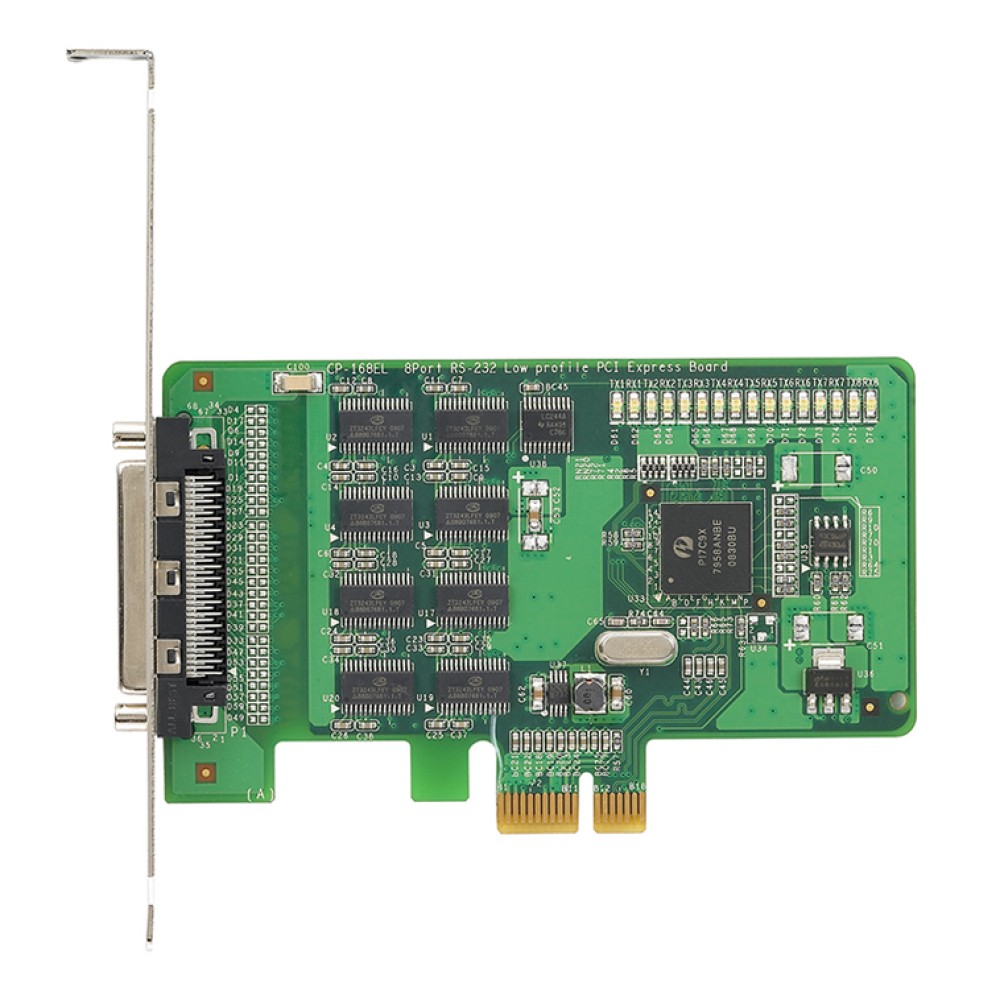

CP-168EL-A w/o Cable
8ポート RS-232C PCI Expressシリアルボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PCI Express×1対応
- シリアル通信スピード最大921.6Kbpsボーレート
- 128バイトFIFOおよびオンチップH/W, S/Wフロー制御
- スモールサイズPCに適合するロープロファイフォームファクター
- Windows 7 x86/x64, XP/2003/Vista/2008 x86/x64, 2000, DOS, Linux 2.4/2.6, QNX 6, SCO Open Server 5/6, UnixWare 7ドライバーサポート
- オンボードLEDおよび管理ソフトウェアによりメンテナンスが容易
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
CP-168EL-Aは、8 RS-232CシリアルポートをサポートするスマートPCI ExpressマルチポートシリアルボードでPOS、ATMアプリケーションに適した設計がされています。産業オートメーションエンジニアおよびシステムインテグレーターにとってトップ選択できる製品でありWindows、Linux、更に、Unixまで含む多くの異なるオペレーティングシステムで動作し、最大921.6Kbpsの高速データ通信をサポートします。また、CP-168EL-Aは、広範囲にわたるシリアル周辺機器を確実にサポートするフルモデムコントロール信号を提供します。更に、CP-168EL-Aは、PCI Express×1に分類されあらゆるPCI Expressスロットで使用することができます。
接続ケーブルは別売りになります。
スモーラーフォームファクター
CP-168EL-Aは、あらゆるPCI Expressスロットに互換するロープロファイルボードです。ボードは、僅か3.3VDC電源で動作しますのでコンパクトサイズから標準の工業用サイズのPCを含むホストコンピュータに適用します。
Windows、Linux、UNIX OSドライバー提供
Moxaは、多種多様なオペレーティングシステムをサポートしています。また、CP-168EL-Aボードも例外でありません。信頼できるWindows COMおよびLinux/Unix TTYドライバーは、すべてのMoxaボードに対して提供します。また、他のオペレーティングシステムWEPOSは、組込インテグレーションをサポートします。
| ハードウェア | |
| コネクター | VHDCI 68 |
|---|---|
| 通信コントローラー | MU860 (16C550C互換) |
| バス・インターフェース | PCIExpress×1 |
| インターフェース | |
| 標準シリアルポート | RS-232C |
| ポート数 | 8 |
| 最大ボード数 | 4/PC (最大) |
| シリアルラインプロテクション | |
| サージ保護 | 15KV ESDサージ保護 搭載 |
| パフォーマンス | |
| 通信速度 | 50bps～921.6Kbps |
| シリアル通信パラメーター | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS, XON/XOFF |
| I/O アドレス/IRQ | BIOSにより割当て |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| メカニカル | |
| サイズ | 64.42×102mm |
| ドライバサポート | |
| 対応OS | Windows XP/2003/Vista/2008/7 (x86/x64), Windows 2000, Windows XP Embedded, Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10, DOS |
| 環境 | |
| 動作温度 | 0～55℃ |
| 動作湿度 | 5～95% RH |
| 保存温度 | -20～85℃ |
| 適合規格 | EN55022, EN55024, EN61000-3-2, EN61000-3-3, EN61000-6-2, IEC-61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11, FCC Part 15 Class B |
| 電源 | |
| 消費電力 | 1225mA @ 3.3V |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

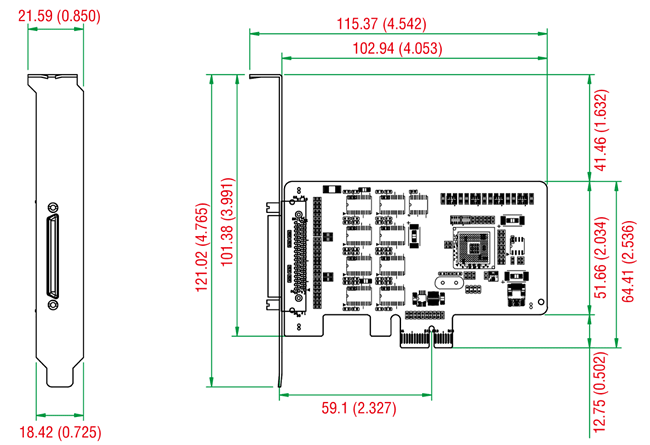

寸法 (単位 = mm)
| CP-168EL-A | 8ポート RS-232C ロープロファイル PCI Express×1、シリアルボード |
|---|
接続ボックス
| Opt8S Plus | VHDCI 68/DB25(F)×8 RS-232C 接続ボックス/サージプロテクター |
|---|---|
| Opt8A Plus | VHDCI 68/DB25(F)×8 RS-232C 接続ボックス |
| Opt8B Plus | VHDCI 68/DB25(M)×8 RS-232C 接続ボックス |
接続ケーブル
| CBL-M68M25x8-100 | SCSI VHDCI 68/DB25(M)×8 ケーブル (RS-232C) |
|---|---|
| CBL-M68M9x8-100 | SCSI VHDCI 68/DB9(M)×8 ケーブル (RS-232C) |
